модель 2014 года
- Модель Wildcat 1000
- Код модели WILDCAT X LTD RED (U2014WTW1PUSE)

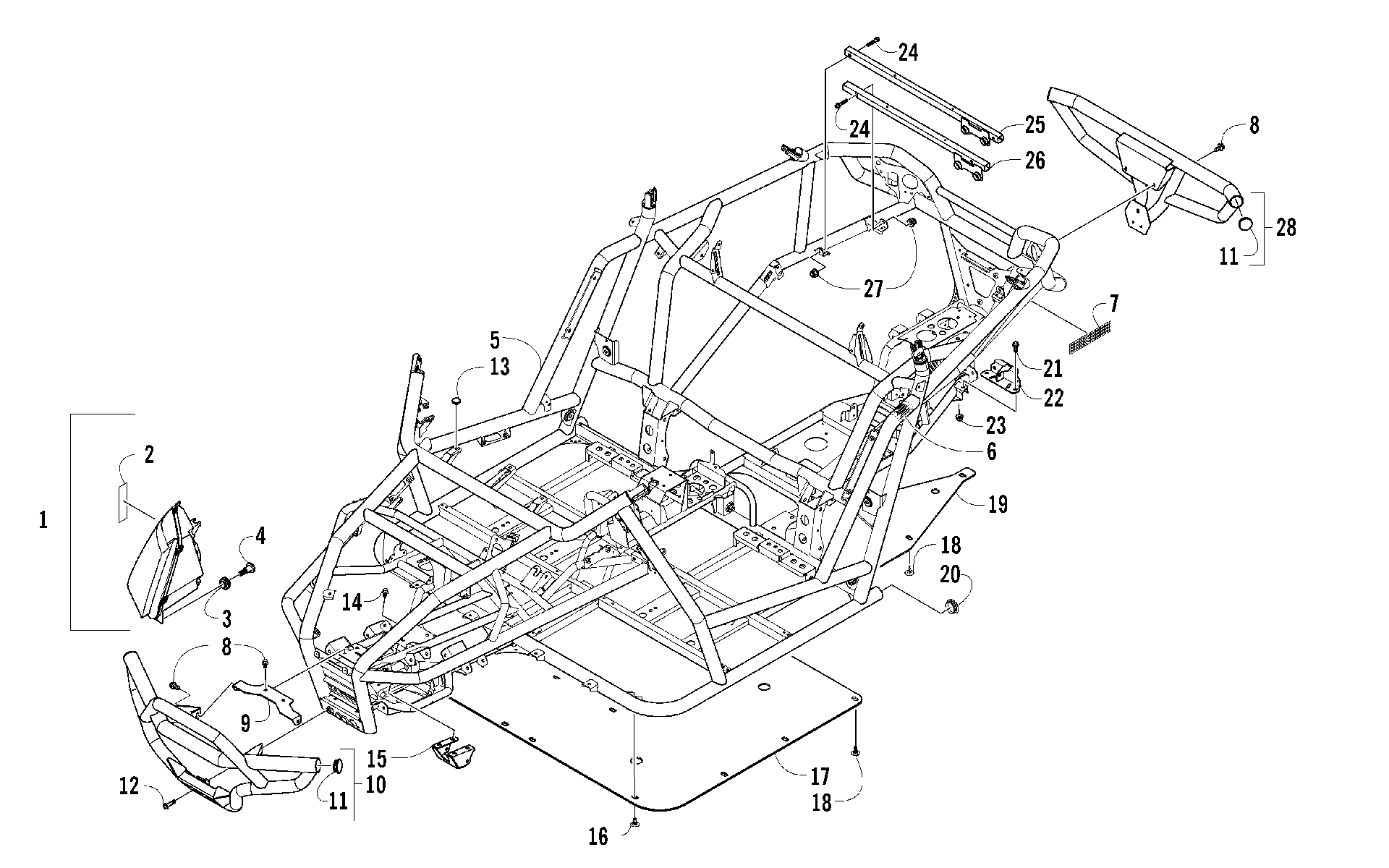

Схема fRAME, HEADLIGHTS, и RELATED PARTS [100537] для WILDCAT X LTD RED (U2014WTW1PUSE)
Схема
Детали
![FRAME, HEADLIGHTS, и RELATED PARTS [100537]](/upload/schemas/63446ed520c925.64708367.gif)
Номер
Наименование детали
Цена
1
HEADLIGHT,LH-ASSY (W/SIDE REFLECTOR) (inc. 2) art. 0509-065
По запросу
1
HEADLIGHT,RH-ASSY (W/SIDE REFLECTOR) (inc. 2) art. 0509-064
По запросу
2
REFLECTOR,FRONT-LH (WC) art. 2411-973
По запросу
2
REFLECTOR,FRONT-RH (WC) art. 2411-972
По запросу
3
GROMMET art. 1423-104
По запросу
4
Болт Arctic Cat art. 0423-356
от 168 ₽
5
FRAME,MAIN-ASSY W/ DECALS (2015 WC) (inc. 6-7)(replaces 7506-005) art. 8506-083
По запросу
6
DECAL,WARNING-ROPS WILDCAT (BLACK) art. 2411-941
По запросу
7
REFLECTOR,REAR (WC) art. 2411-974
По запросу
8
SCREW,CAP-HFH M8X1.25X16 CL8.8 RIE B art. 8410-816
По запросу
9
BRACKET,BUMPER-PTD BLACK art. 5506-176
По запросу
10
BUMPER,FRONT-PKG-VR (inc. two No. 11) art. 5506-330
По запросу
11
CAP-BLACK art. 1423-190
По запросу
12
SCREW,CAP-HFH M6X1.0X40 CL8.8 RIE BLK art. 8410-640
По запросу
13
BUMPER,SEAT art. 0406-877
По запросу
14
SCREW,CAP-HFH M10X1.25X16 CL10.9 W/204 art. 8409-018
По запросу
15
Bracket, Support - Front Gearcase art. 4506-703
По запросу
16
Винт Arctic Cat art. 0423-101
от 263 ₽
17
PLATE,SKID - FRONT art. 4506-406
По запросу
18
Screw, Self-Tapping art. 1423-109
По запросу
19
PLATE,SKID - REAR art. 4506-407
По запросу
20
CAP,FRAME-44.45MM art. 2416-962
По запросу
21
Screw, Cap art. 8409-025
По запросу
22
BRACKET, REAR SUSP-PAINT art. 4506-637
По запросу
23
Гайка Arctic Cat art. 8428-002
от 310 ₽
24
Screw, Cap art. 8408-845
от 1 415 ₽
25
TUBE,BOX-FRONT-PTD BLACK art. 4506-680
По запросу
26
TUBE,BOX-REAR-PTD BLACK art. 4506-682
По запросу
27
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
28
BUMPER,REAR-PKG-VR (inc. two No. 11) art. 5506-331
По запросу
