модель 2014 года
- Модель Wildcat 1000
- Код модели WILDCAT X LTD RED (U2014WTW1PUSE)

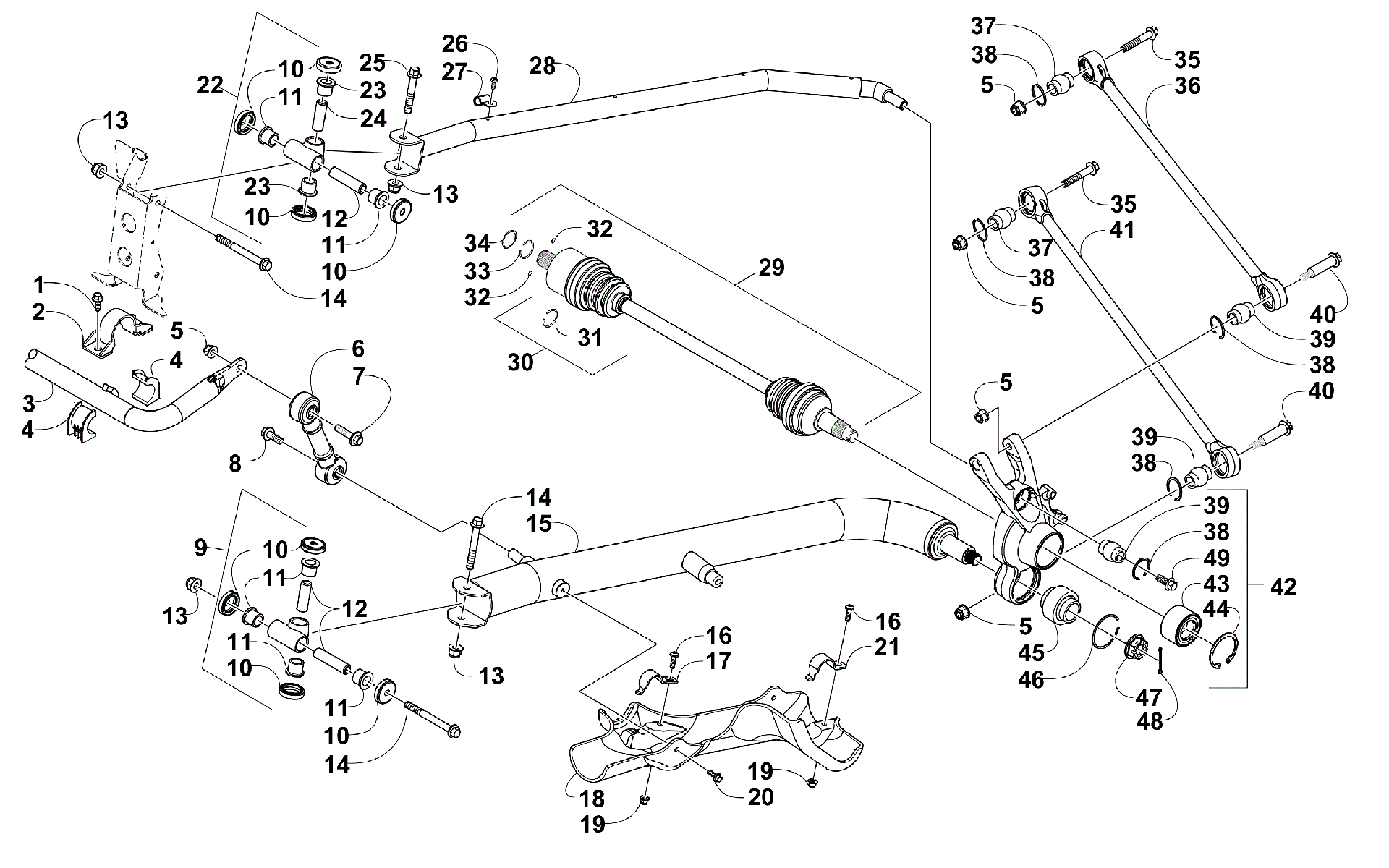

Схема задней подвески ASSEMBLY [98579] для WILDCAT X LTD RED (U2014WTW1PUSE)
Схема
Детали
![Задняя подвеска ASSEMBLY [98579]](/upload/schemas/63447dab397e64.61025625.gif)
Номер
Наименование детали
Цена
1
SCREW,CAP-HSH M10 X 1.25 X 20 art. 1423-150
По запросу
2
CLAMP, SWAYBAR BUSHING - PTD BLK art. 0504-724
По запросу
3
SWAYBAR-PTD BLK art. 0504-782
По запросу
4
Втулка стабилизатора Arctic Cat art. 0404-304
от 2 552 ₽
5
Гайка Arctic Cat art. 8428-002
от 310 ₽
6
Стойка стабилизатора Arctic Cat art. 0404-302
По запросу
7
Screw, Cap art. 8409-045
По запросу
8
Screw, Cap art. 8409-041
По запросу
9
MOUNT, LOWER TRAILING ARM - ASSY (inc. 10-12) art. 0504-748
По запросу
10
Крышка-сальник рычага подвески Arctic Cat art. 1423-159
По запросу
11
Подшипник Arctic Cat art. 2402-077
По запросу
12
SLEEVE, REAR SUSPENSION art. 0404-285
По запросу
13
Гайка Arctic Cat art. 8427-202
от 221 ₽
14
SCREW,CAP-HFH M12X1.25X100 CL10.9 SILV art. 8413-200
По запросу
15
ARM, LOWER TRAILING-PTD VIBRANT RED art. 0504-791
По запросу
16
Screw, Machine art. 8468-620
По запросу
17
BRKT,SKIDPLATE-FRNT-PTD art. 0504-701
По запросу
18
GUARD, REAR SUSPENSION-LH art. 2416-953
По запросу
18
GUARD, REAR SUSPENSION-RH art. 2416-952
По запросу
19
Гайка Arctic Cat art. 8427-602
от 116 ₽
20
Винт Arctic Cat art. 0423-538
от 110 ₽
21
BRKT,SKIDPLATE-REAR-PTD art. 0504-700
По запросу
22
MOUNT,UPPER TRAILING ARM-ASSY (inc. 10-12 and 23-24) art. 0504-756
По запросу
23
Подшипник Arctic Cat art. 2402-076
от 1 029 ₽
24
Палец подвески Arctic Cat art. 0404-289
от 4 032 ₽
25
BOLT,HXFL,M12-1.25X75,CL10.9 art. 8413-275
По запросу
26
Screw, Self Tapping art. 0423-946
По запросу
27
BRACKET,BRAKE LINE - 1.25" OD art. 0403-271
По запросу
28
ARM,UPPER TRAILING - PTD VIBR RED MTLC art. 0504-789
По запросу
29
Привод задний Arctic Cat Wildcat art. 1502-914
По запросу
30
Пыльник шруса art. 2436-112
от 7 340 ₽
31
Circlip art. 1441-988
По запросу
32
Палец Arctic Cat art. 1402-885
от 263 ₽
33
Стопорное кольцо 22мм Arctic Cat art. 1402-889
от 263 ₽
34
Уплотнительное кольцо Arctic Cat art. 1402-963
от 630 ₽
35
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
36
LINK,UPPER LATERAL-BLACK-ASSY (inc. 37-39) art. 0504-738
По запросу
37
Сайлентблок поперечного рычага Arctic Cat art. 0404-249
По запросу
38
Стопорное кольцо Arctic Cat art. 1423-085
от 221 ₽
39
Сайлентблок заднего поперечного рычага Arctic Cat art. 0404-248
от 3 780 ₽
40
Болт заднего поперечного рычага Arctic Cat art. 1423-087
от 1 292 ₽
41
LINK,LOWER LATERAL-BLACK-ASSY (inc. 37-39) art. 0504-736
По запросу
42
Задняя цапфа правая Arctic Cat Wildcat art. 0437-136
По запросу
43
Bearing, Wheel art. 1402-027
от 1 890 ₽
44
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
45
Сайлентблок рычага Arctic Cat art. 0404-243
По запросу
46
Стопорное кольцо Arctic Cat art. 1423-086
По запросу
47
Гайка Arctic Cat art. 0423-394
от 1 439 ₽
48
PIN,SPRING-4MM DIA X 30MM LG art. 1423-147
По запросу
49
Screw, Cap art. 8409-025
По запросу
