модель 2014 года
- Модель Wildcat 1000
- Код модели WILDCAT X LTD RED (U2014WTW1PUSE)

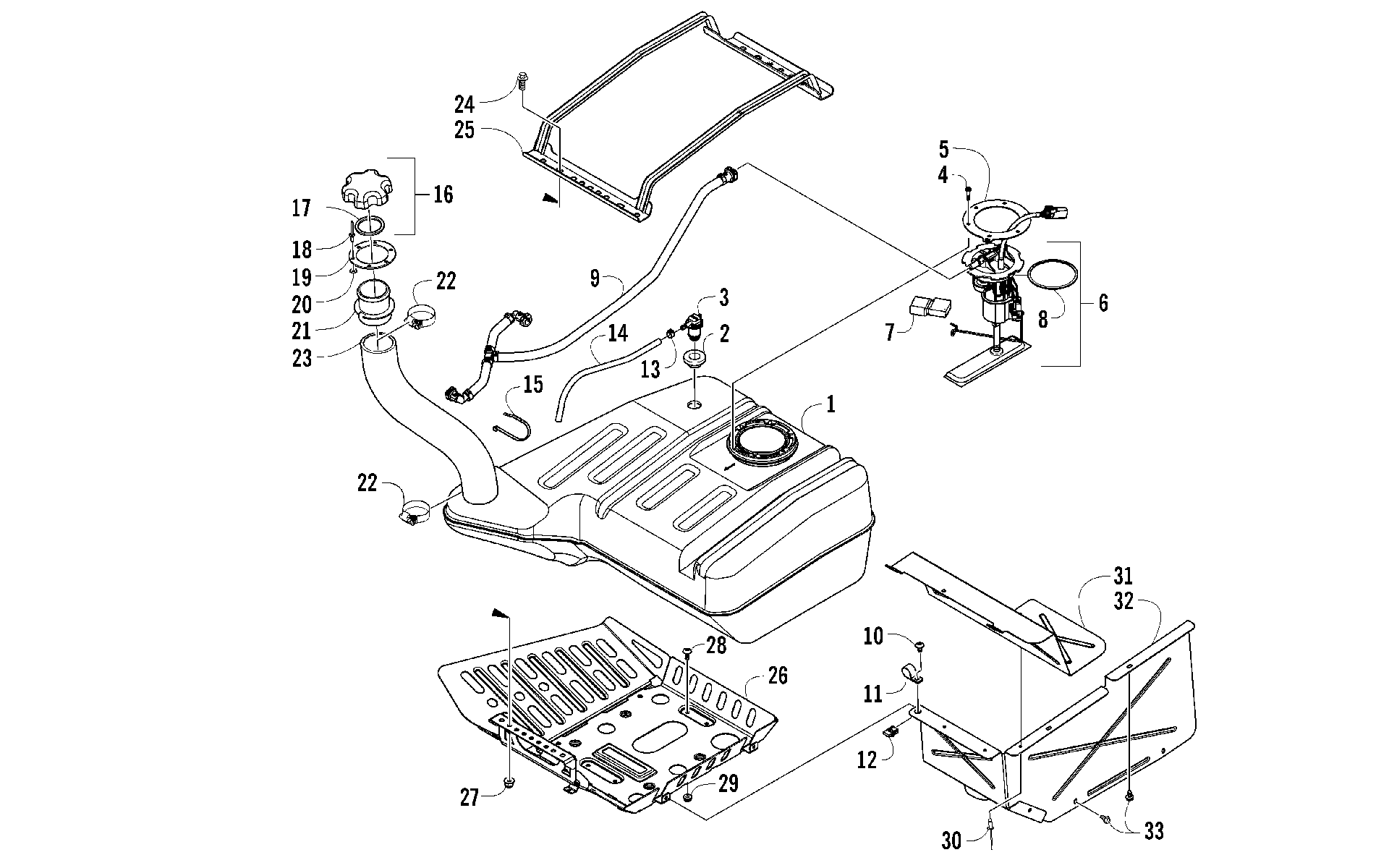

Схема топливный бака ASSEMBLY [98633] для WILDCAT X LTD RED (U2014WTW1PUSE)
Схема
Детали
![топливный бак ASSEMBLY [98633]](/upload/schemas/634473735e8296.14771442.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY-WC (SERVICE PARTS) (inc. 2-5) art. 0570-359
По запросу
2
Grommet art. 1670-822
По запросу
3
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
4
Screw, Self-Tapping art. 0423-898
По запросу
5
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
6
FUEL PUMP KIT (inc. 7) art. 0570-436
По запросу
7
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
8
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
9
HOSE,FUEL-ASSEMBLY (EFI-H2) art. 0570-343
По запросу
10
Винт Arctic Cat art. 8476-616
По запросу
11
Clamp, Routing art. 1623-675
По запросу
12
Клипса Arctic Cat art. 0423-577
от 168 ₽
13
Clamp, Hose art. 0423-688
По запросу
14
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
15
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
15
Зажим Arctic Cat art. 0123-788
По запросу
16
Cap, Gas Tank - Assembly (inc. 17) art. 2670-048
По запросу
17
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
18
RIVET,BLIND-DH AA66 BLK art. 8060-628
По запросу
19
RING,MTG-FILLERNECK art. 0670-304
По запросу
20
Washer art. 0123-802
от 110 ₽
21
NECK,FILL-REMOTE art. 0470-970
По запросу
22
CLAMP,HOSE- (262) 1.75/2..625 art. 0624-390
По запросу
23
HOSE,FILLER art. 0410-231
По запросу
24
Болт Arctic Cat art. 8408-825
По запросу
25
STRAP,FUEL TANK-PTD BLACK art. 0570-352
По запросу
26
Cradle, Fuel Tank art. 0570-371
По запросу
27
Nut, Lock art. 8427-805
По запросу
28
Винт Arctic Cat art. 8477-616
от 110 ₽
29
Гайка Arctic Cat art. 8427-602
от 116 ₽
30
Rivet art. 8060-602
По запросу
31
SHIELD, HEAT - UPPER art. 0412-632
По запросу
32
SHIELD, HEAT - LOWER art. 0412-633
По запросу
33
Болт Arctic Cat art. 0623-966
от 168 ₽
