модель 2014 года
- Модель Wildcat 1000
- Код модели WILDCAT X LTD RED (U2014WTW1PUSE)

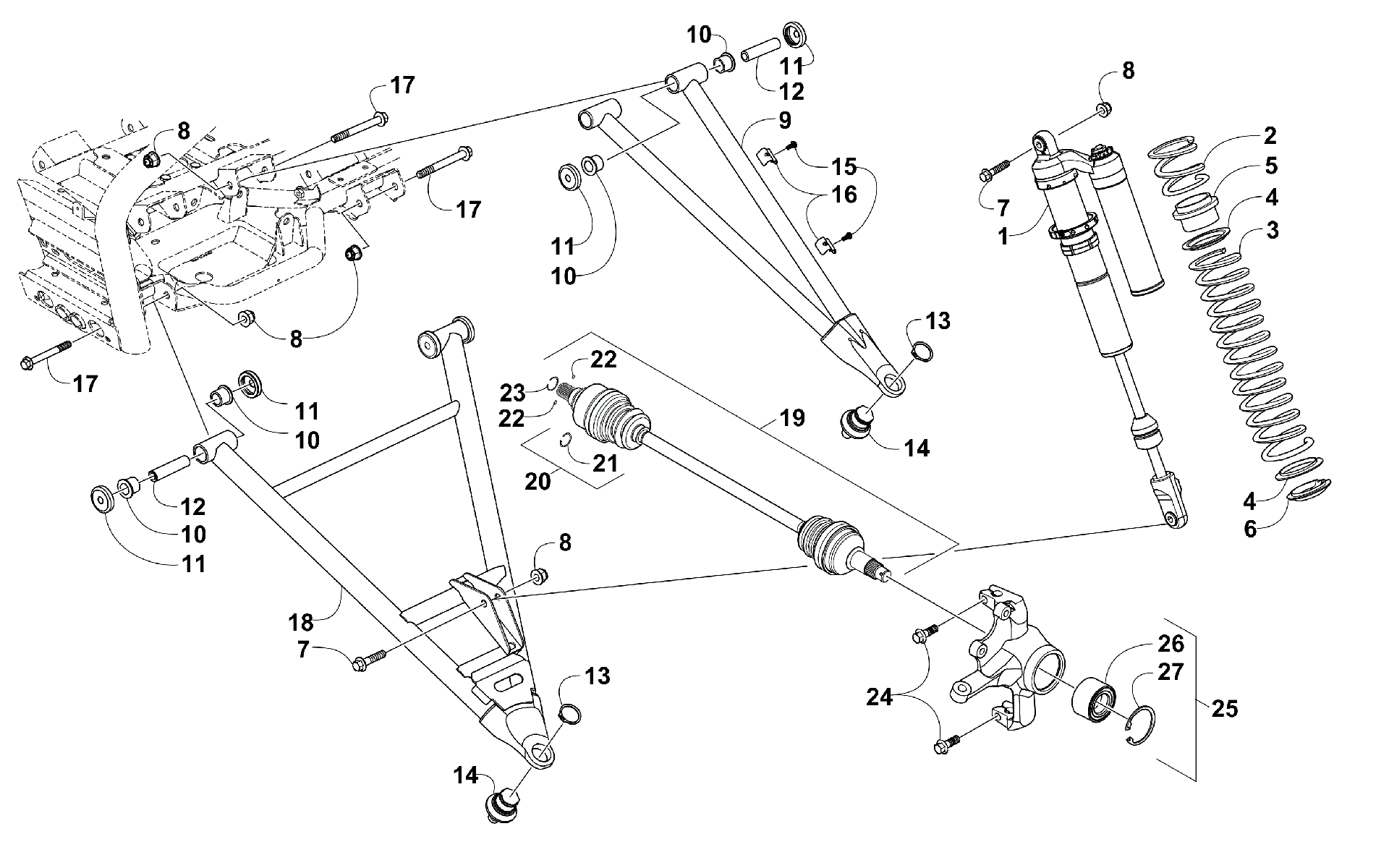

Схема узла передней подвески [100632] для WILDCAT X LTD RED (U2014WTW1PUSE)
Схема
Детали
![Узел передней подвески [100632]](/upload/schemas/63447257bab510.10803085.gif)
Номер
Наименование детали
Цена
1
SHOCK,FRONT-LH Dealer serviced only(replaces 0403-411) art. 0403-581
По запросу
1
SHOCK,FRONT-RH Dealer serviced only(replaces 0403-410) art. 0403-580
По запросу
2
SPRING,FRONT TENDER-BLK art. 0503-783
По запросу
3
SPRING,FRONT MAIN-BLK art. 0503-782
По запросу
4
SPACER,SPRING 2.5" ID art. 0404-417
По запросу
5
COUPLER, SPRING 10MM X 25MM art. 0404-415
По запросу
6
RETAINER,SPRING 2.0" BODY art. 0403-415
По запросу
7
Screw, Cap art. 8409-050
По запросу
8
Гайка Arctic Cat art. 8428-002
от 310 ₽
9
A-ARM,FR-UPR-LH-ASSY-VIB RED (inc. 10-14) art. 0503-725
По запросу
9
A-ARM,FR-UPR-RH-ASSY-VIB RED (inc. 10-14) art. 0503-724
По запросу
10
Втулка рычага Arctic Cat art. 0403-264
от 1 596 ₽
Аналог
3 371 ₽
Требуется 16 шт.
Аналог
2 762 ₽
Требуется 16 шт.
Аналог
Комплект втулок передних рычагов EPI Arctic Cat Wildcat
art. WE340073
2 352 ₽
Требуется 16 шт.
Аналог
3 528 ₽
Требуется 16 шт.
Аналог
2 100 ₽
Требуется 16 шт.
11
SEAL,SUSPENSION art. 1423-204
от 2 100 ₽
Аналог
3 528 ₽
Требуется 16 шт.
Аналог
2 100 ₽
Требуется 16 шт.
12
Втулка рычага Arctic Cat art. 0403-250
от 830 ₽
Аналог
3 528 ₽
Требуется 8 шт.
13
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
14
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
15
Screw, Self Tapping art. 0423-946
По запросу
16
BRACKET,BRAKE LINE - 1" OD art. 0403-257
По запросу
17
SCREW,CAP-HFH M10X1.25X90 CL10.9 SILV art. 8413-090
По запросу
18
A-ARM,FR-LWR-RH-ASSY-VIB RED (inc. 10-14) art. 0503-694
По запросу
18
A-ARM,FR-LWR-LH-ASSY-VIB RED (inc. 10-14) art. 0503-695
По запросу
19
Привод передний Arctic Cat Wildcat art. 1502-774
от 19 247 ₽
20
Пыльник шруса art. 2436-112
от 7 340 ₽
21
Circlip art. 1441-988
По запросу
22
Палец Arctic Cat art. 1402-885
от 263 ₽
23
Стопорное кольцо 22мм Arctic Cat art. 1402-889
от 263 ₽
24
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
25
KNUCKLE, FRONT-LH-ASSY (W4) (inc. 26-27) art. 0503-549
По запросу
25
KNUCKLE,FRONT-RH-ASSY (W4) (inc. 26-27) art. 0503-548
По запросу
26
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
27
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
