модель 2015 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT GREEN (U2015WCT4CUSX)

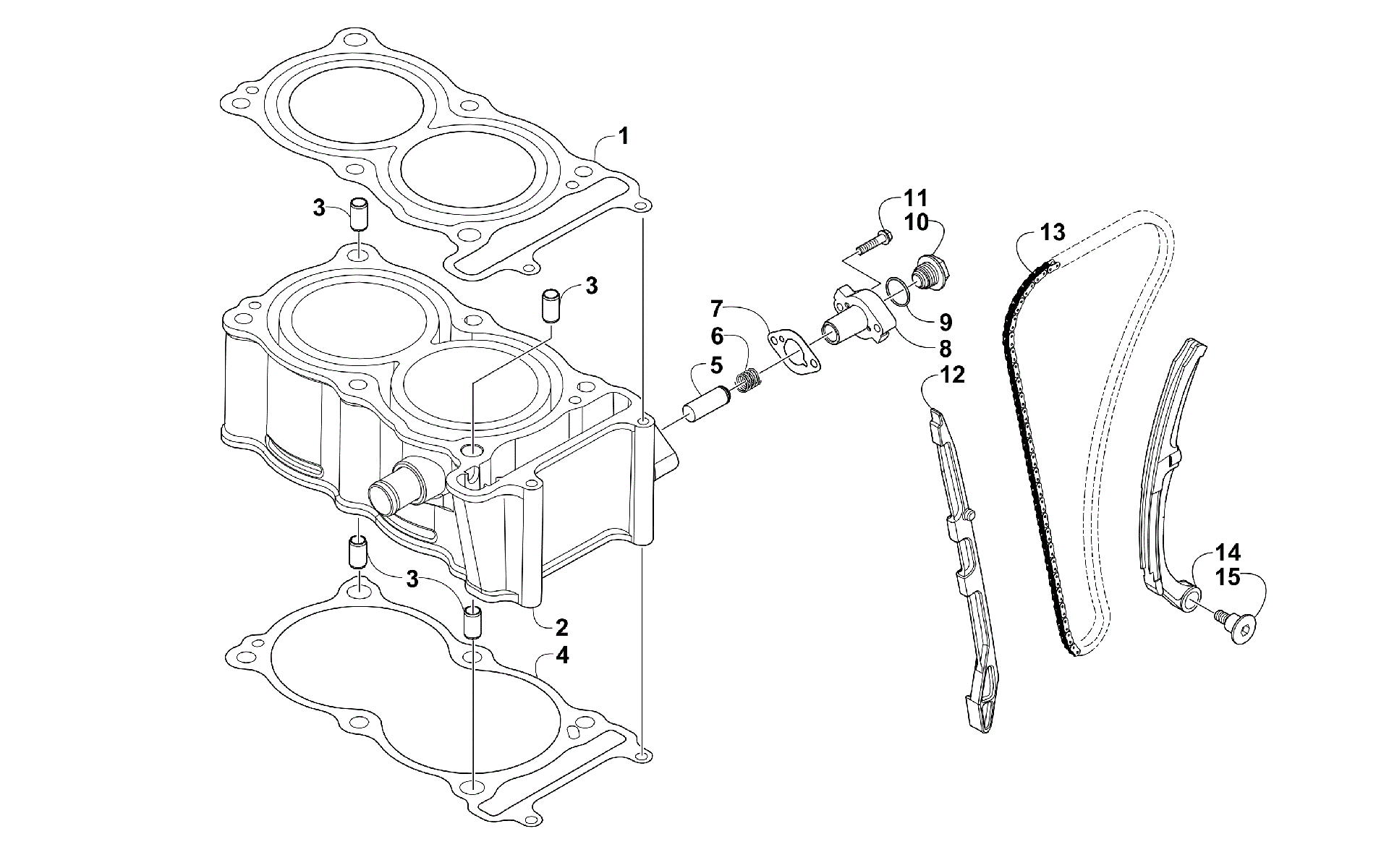

Схема цилиндра AND TIMING CHAIN ASSEMBLY [300031] для WILDCAT TRAIL XT GREEN (U2015WCT4CUSX)
Схема
Детали
![Цилиндр AND TIMING CHAIN ASSEMBLY [300031]](/upload/schemas/63451d552bece4.22926361.gif)
Номер
Наименование детали
Цена
1
SEAL HEAD COVER art. 3306-929
По запросу
2
CYLINDER COMP art. 3306-990
По запросу
3
PIN,DOWEL art. 0829-046
По запросу
4
Gasket, Base art. 3306-991
По запросу
5
CHAIN TENSIONER art. 3307-004
По запросу
6
SPRING OIL TENSIONER art. 3307-001
По запросу
7
GASKET TENSIONER LIFTER art. 3306-999
По запросу
8
CASE ASM LIFTER TENSIONER art. 3307-002
По запросу
9
WASHER 28*18.2*1 art. 3307-007
По запросу
10
BOLT SPECIAL M18*1.0 art. 3307-006
По запросу
11
BOLT FLANGE SH 6*28 art. 3303-385
По запросу
12
GUIDE COMP CAM CHAIN art. 3307-005
По запросу
13
CHAIN CAM art. 3306-997
По запросу
14
TENSIONER, CAM CHAIN art. 3306-998
По запросу
15
PIVOT TENSION GUIDE 8*30 art. 3307-003
По запросу
