модель 2015 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT GREEN (U2015WCT4CUSX)

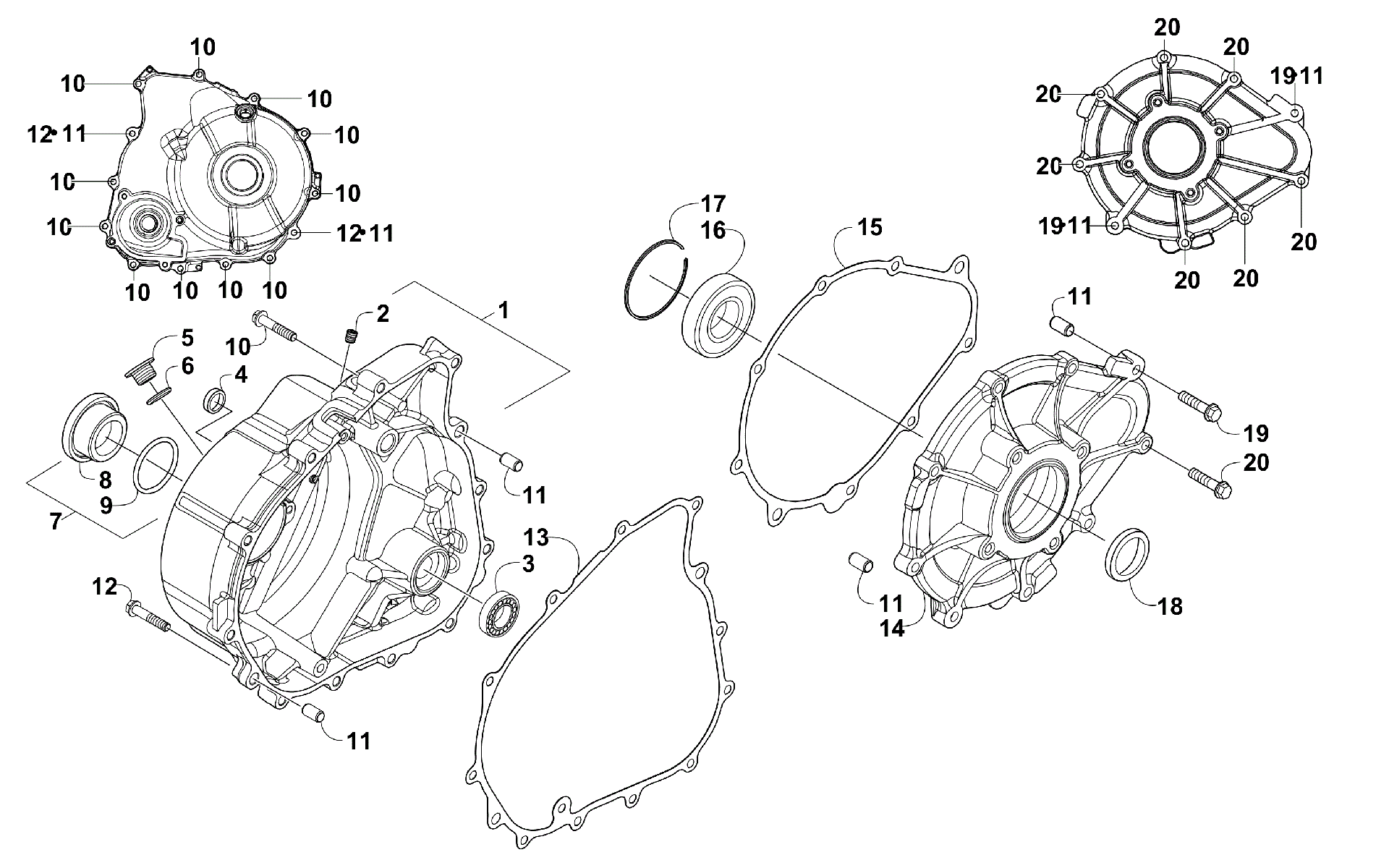

Схема магнето AND PTO COVERS [300039] для WILDCAT TRAIL XT GREEN (U2015WCT4CUSX)
Схема
Детали
![Магнето AND PTO COVERS [300039]](/upload/schemas/63452d287cc6a1.62217681.gif)
Номер
Наименование детали
Цена
1
COVER ASSY R CRANK CASE (inc. 2-4) art. 3306-976
По запросу
2
CONE TYPE PLUG 6*7 art. 3304-065
По запросу
3
BEARING RADIAL BALL 6001 art. 3306-977
По запросу
4
OIL SEAL 13.7*24*5 art. 0830-207
По запросу
5
CAP ACG A.C.G. art. 3304-012
По запросу
6
O-RING 13.8*2.5 art. 3304-099
По запросу
7
CAP ASSY (INCLUDES O-RING 0835-016) (inc. 8-9) art. 0812-087
По запросу
8
CAP,30MM art. 0812-088
По запросу
9
O-RING 27.4*2.4 art. 0835-016
По запросу
10
BOLT,M6X1.0X30 art. 0826-136
По запросу
11
PIN DOWEL 8*14 art. 3303-341
По запросу
12
BOLT FLANGE SH 6*35 art. 3303-386
По запросу
13
GASKET R COVER art. 3306-912
По запросу
14
COVER LEFT CRANKCASE art. 3306-793
По запросу
15
GASKET L COVER art. 3306-913
По запросу
16
BEARING RADIAL BALL 6207-9C3 art. 0832-087
По запросу
17
CIR CLIP IN 72 art. 3307-037
По запросу
18
OIL SEAL 35*47*7 art. 3307-034
По запросу
19
BOLT FLANGE SH 6X32 art. 3305-945
По запросу
20
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
