модель 2015 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT GREEN (U2015WCT4CUSX)

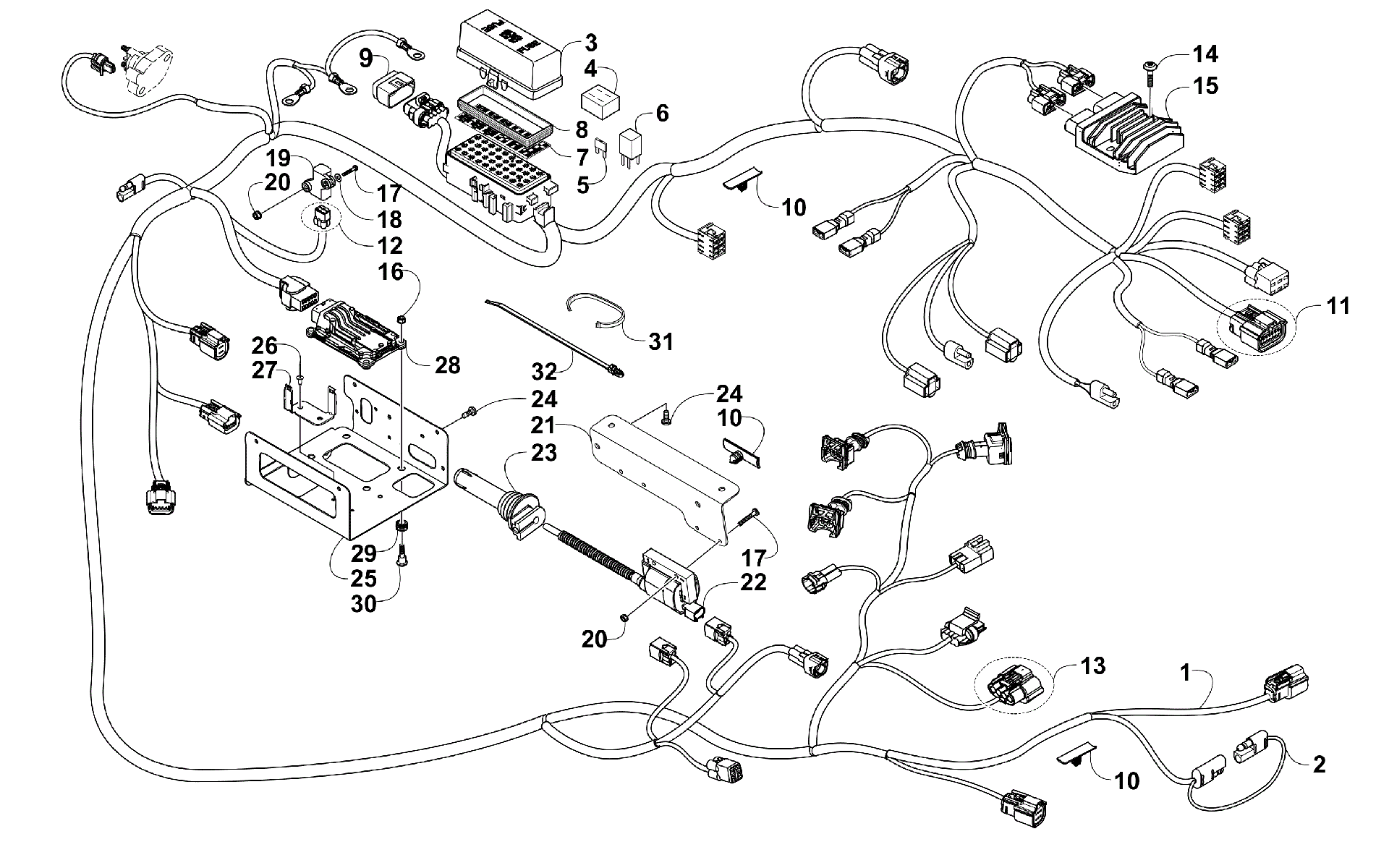

Схема жгута проводов ASSEMBLY [300438] для WILDCAT TRAIL XT GREEN (U2015WCT4CUSX)
Схема
Детали
![Жгут проводов ASSEMBLY [300438]](/upload/schemas/63453fcb93f150.79912900.gif)
Номер
Наименование детали
Цена
1
Harness, Main (inc. 2-10) art. 0486-459
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Holder, Fuse art. 0430-037
По запросу
5
Fuse - 30 Amp art. 0430-030
По запросу
5
Fuse - 15 Amp art. 0430-031
По запросу
5
Fuse - 10 Amp art. 0430-032
По запросу
6
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
7
Decal, Fuse Block art. 3411-964
По запросу
8
Seal art. 0430-086
По запросу
9
Cover, Diagnostics Connector art. 0430-103
По запросу
10
Clip, Routing art. 0430-102
По запросу
11
KIT,PS GAUGE CONNECTOR art. 2436-081
По запросу
12
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
13
KIT,REPAIR-4P TMAP CONNECTOR art. 1436-484
По запросу
14
Screw, Machine art. 8476-625
от 160 ₽
15
Регулятор напряжения Arctic Cat art. 0824-072
По запросу
16
Nut art. 0623-038
от 110 ₽
17
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
18
Washer art. 0123-802
от 110 ₽
19
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
20
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
21
Bracket, Coil art. 4406-315
По запросу
22
Coil, Ignition - Assembly (inc. 23) art. 0824-079
По запросу
23
Cap, Spark Plug art. 0824-075
По запросу
24
Винт Arctic Cat art. 0423-538
от 110 ₽
25
Tray, Electrical - Black art. 5506-240
По запросу
26
Заклепка Arctic Cat art. 8060-686
от 116 ₽
27
BRACKET, PDM - PTD art. 0745-388
По запросу
28
ECM,PROGRAMMED-2015 WC TRL/XT/LTD art. 0530-142
По запросу
29
Шайба Arctic Cat art. 0423-086
от 368 ₽
30
Bolt, Shoulder art. 1423-217
По запросу
31
Зажим Arctic Cat art. 0123-788
По запросу
32
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
