модель 2015 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT GREEN (U2015WCT4CUSX)

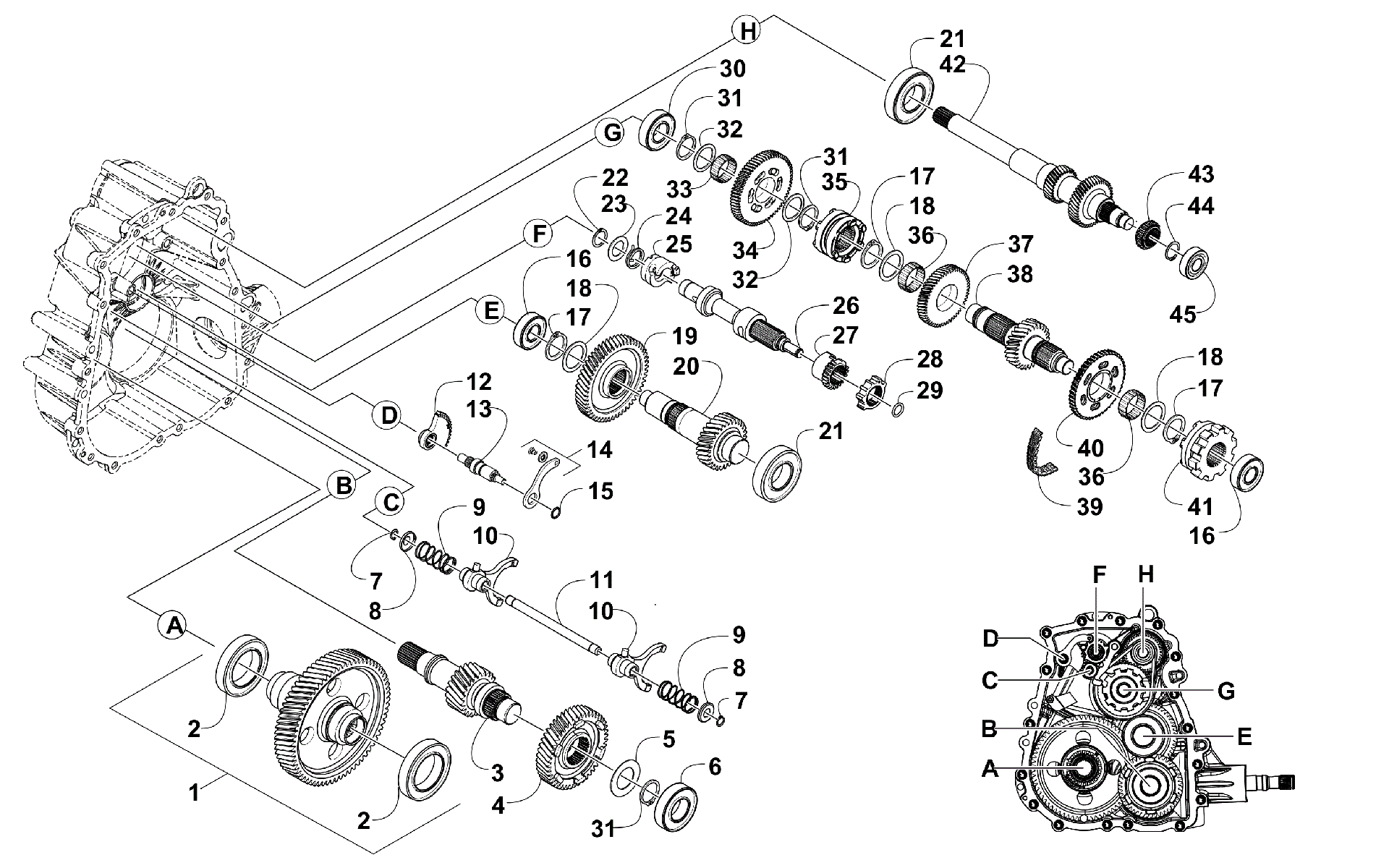

Схема редуктор узел [300920] для WILDCAT TRAIL XT GREEN (U2015WCT4CUSX)
Схема
Детали
![редуктор узел [300920]](/upload/schemas/63453c55297de8.50143379.gif)
Номер
Наименование детали
Цена
1
SUBASSEMBLY, OUTPUT (inc. 2) art. 0817-047
По запросу
2
Bearing art. 0817-029
По запросу
3
Shaft Gear - 22T art. 0817-052
По запросу
4
Gear - 46T art. 0817-059
По запросу
5
Washer art. 0817-010
По запросу
6
Bearing art. 0817-030
По запросу
7
Ring, Retaining art. 0817-016
По запросу
8
Washer art. 0817-008
По запросу
9
SPRING, COMPRESSION, .92 O.D. X 2.000 art. 0817-035
По запросу
10
Fork, Shift art. 0817-062
По запросу
11
Rail, Shift Shaft art. 0817-050
По запросу
12
Gear - 47T art. 0817-043
По запросу
13
Shaft, Shift art. 0817-061
По запросу
14
Pawl art. 0817-066
По запросу
15
Seal art. 0817-074
По запросу
16
Bearing art. 0817-027
По запросу
17
Ring, Snap art. 0817-018
По запросу
18
Washer art. 0817-009
По запросу
19
Gear - 52T art. 0817-060
По запросу
20
Shaft, Idler - 29T art. 0817-046
По запросу
21
Bearing art. 0817-031
По запросу
22
Ring art. 0817-020
По запросу
23
SPACER, 21.3 X 34.0 X 1.524 art. 0817-063
По запросу
24
Spring art. 0817-039
По запросу
25
CAM art. 0818-167
По запросу
26
Drum, Shift art. 0817-083
По запросу
27
Gear - 52T art. 0817-042
По запросу
28
STAR, DETENT, art. 0817-044
По запросу
29
O-Ring art. 0817-073
По запросу
30
Bearing art. 0817-028
По запросу
31
Ring, Retaining art. 0817-017
По запросу
32
Washer art. 0817-022
По запросу
33
Bearing art. 0817-032
По запросу
34
Gear - 66T art. 0817-056
По запросу
35
Engagement Dog, 6 Face art. 0817-058
По запросу
36
Bearing art. 0817-026
По запросу
37
Gear - 53T art. 0817-054
По запросу
38
Shaft, Reverse - 27T art. 0817-049
По запросу
39
Chain art. 0817-071
По запросу
40
Sprocket - 48T art. 0817-055
По запросу
41
Shift Dog, Park art. 0817-053
По запросу
42
SHAFT INPUT, HELICAL art. 0817-021
По запросу
43
Sprocket - 20T art. 0817-045
По запросу
44
Ring, Retaining art. 0817-013
По запросу
45
Bearing art. 0817-033
По запросу
