модель 2015 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT GREEN (U2015WCT4CUSX)

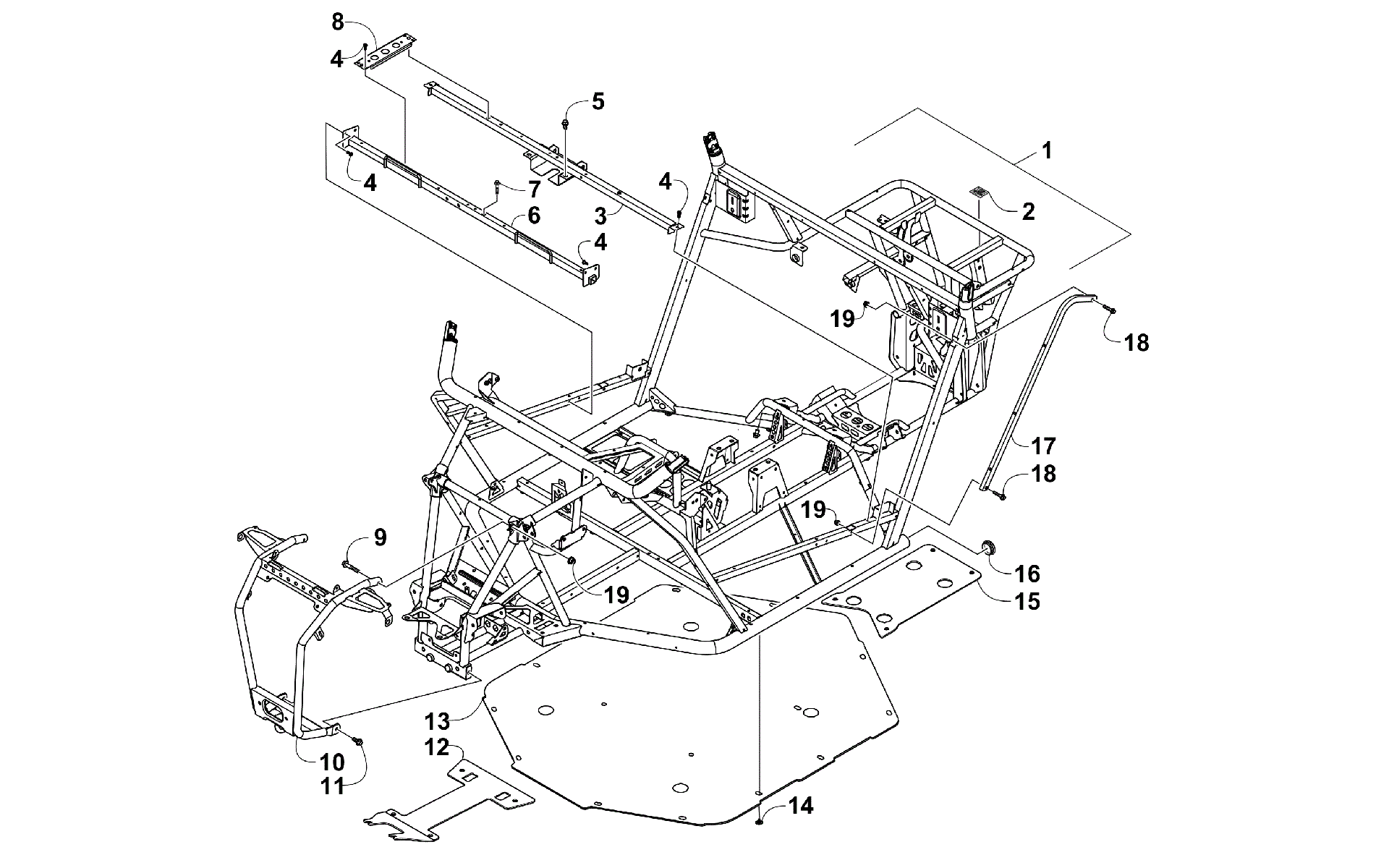

Схема рамы AND RELATED PARTS [300006] для WILDCAT TRAIL XT GREEN (U2015WCT4CUSX)
Схема
Детали
![Рама AND RELATED PARTS [300006]](/upload/schemas/63452298ec5c87.45198599.gif)
Номер
Наименование детали
Цена
1
KIT,FRAME W/DECALS (14-15 WC TRAIL) (inc. 2) art. 8506-900
По запросу
2
DECAL,WARNING-TOWING-REAR art. 4411-110
По запросу
3
TUBE,SEAT SUPPORT-PTD BLACK art. 5506-218
По запросу
4
Винт Arctic Cat art. 0423-538
от 110 ₽
5
SCREW,CAP-HFHM10X1.25X20CL10.9RIEBLK2353 art. 8411-021
По запросу
6
TUBE,SEAT SUPPORT-PTD BLACK art. 5506-414
По запросу
7
SCREW,CAP-HFHM8X1.25X40CL10.9RIEBLK/2353 art. 8411-841
По запросу
8
BRACKET,SEAT SUPPORT-PTD BLK art. 5506-398
По запросу
9
Screw, Cap art. 8408-845
от 1 415 ₽
10
BUMPER,PTD-BLK (WC50) art. 5506-235
По запросу
11
SCREW,CAP-HFH M8X1.25X20 CL10.9 Z&Y art. 8409-820
По запросу
12
Plate, Skid - Front art. 4406-347
По запросу
13
PANEL,SKID-CENTER art. 4406-348
По запросу
14
Screw, Self-Tapping art. 1423-109
По запросу
15
PANEL,SKID-REAR art. 4406-349
По запросу
16
CAP,FRAME-44.45MM art. 2416-962
По запросу
17
Tube, Door Support - Left art. 5506-397
По запросу
17
Tube, Door Support - Right art. 5506-396
По запросу
18
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
19
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
