модель 2015 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT GREEN (U2015WCT4CUSX)

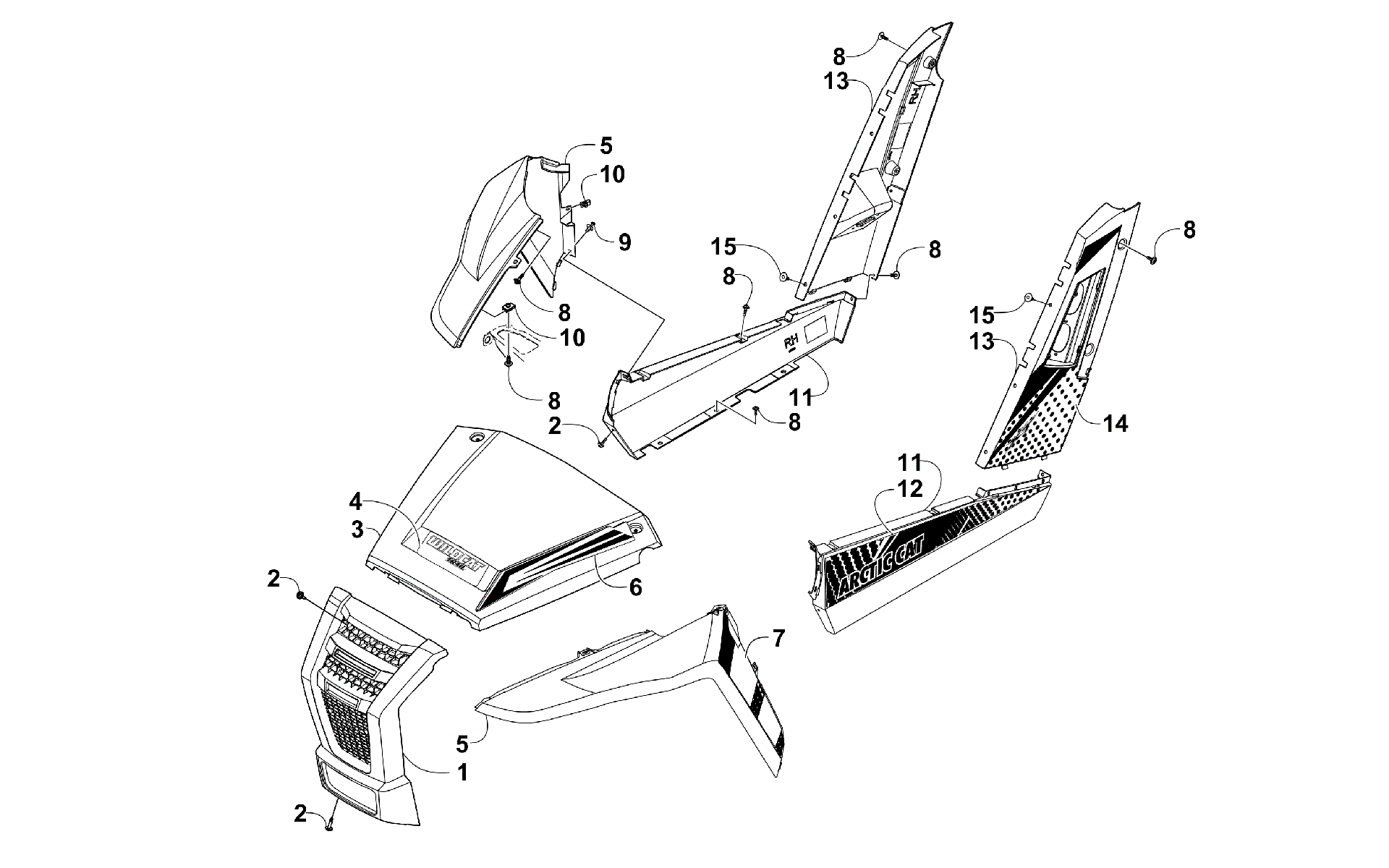

Схема передней части AND SIDE PANEL ASSEMBLIES [300386] для WILDCAT TRAIL XT GREEN (U2015WCT4CUSX)
Схема
Детали
![Передняя часть AND SIDE PANEL ASSEMBLIES [300386]](/upload/schemas/634523c13418c9.50917547.gif)
Номер
Наименование детали
Цена
1
FASCIA,FRONT art. 4406-263
По запросу
2
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
3
PANEL,HOOD-BLACK art. 4406-269
По запросу
4
DECAL,CREST (TAG) art. 4411-170
По запросу
5
Fender, Front - Left - Green art. 5506-509
По запросу
5
Fender, Front - Right - Green art. 5506-508
По запросу
6
DECAL,HOOD SIDE-LH (TAG) art. 4411-173
По запросу
6
DECAL,HOOD SIDE-RH (TAG) art. 4411-172
По запросу
7
DECAL,FRONT FENDER SIDE-LH (TAG) art. 4411-175
По запросу
7
DECAL,FRONT FENDER SIDE-RH (TAG) art. 4411-174
По запросу
8
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
9
Клипса Arctic Cat art. 0623-362
от 90 ₽
10
Клипса Arctic Cat art. 0423-577
от 168 ₽
11
Panel, Side - Lower Left - Black art. 4406-281
По запросу
11
Panel, Side - Lower Right - Black art. 4406-280
По запросу
12
DECAL,SIDE LWR-RH (TAG) art. 4411-177
По запросу
12
DECAL,SIDE LWR-RH (TAG) art. 4411-176
По запросу
13
Panel, Rear Side - Left - Green art. 5506-581
По запросу
13
Panel, Rear Side - Right - Green art. 5506-580
По запросу
14
Decal, Rear Panel - Left - "XT" art. 4411-179
По запросу
14
Decal, Rear Panel - Right - "XT" art. 4411-178
По запросу
15
Plug art. 0623-544
По запросу
