модель 2016 года
- Модель Wildcat 1000
- Код модели WILDCAT X RED (U2016WSW1PUSE)

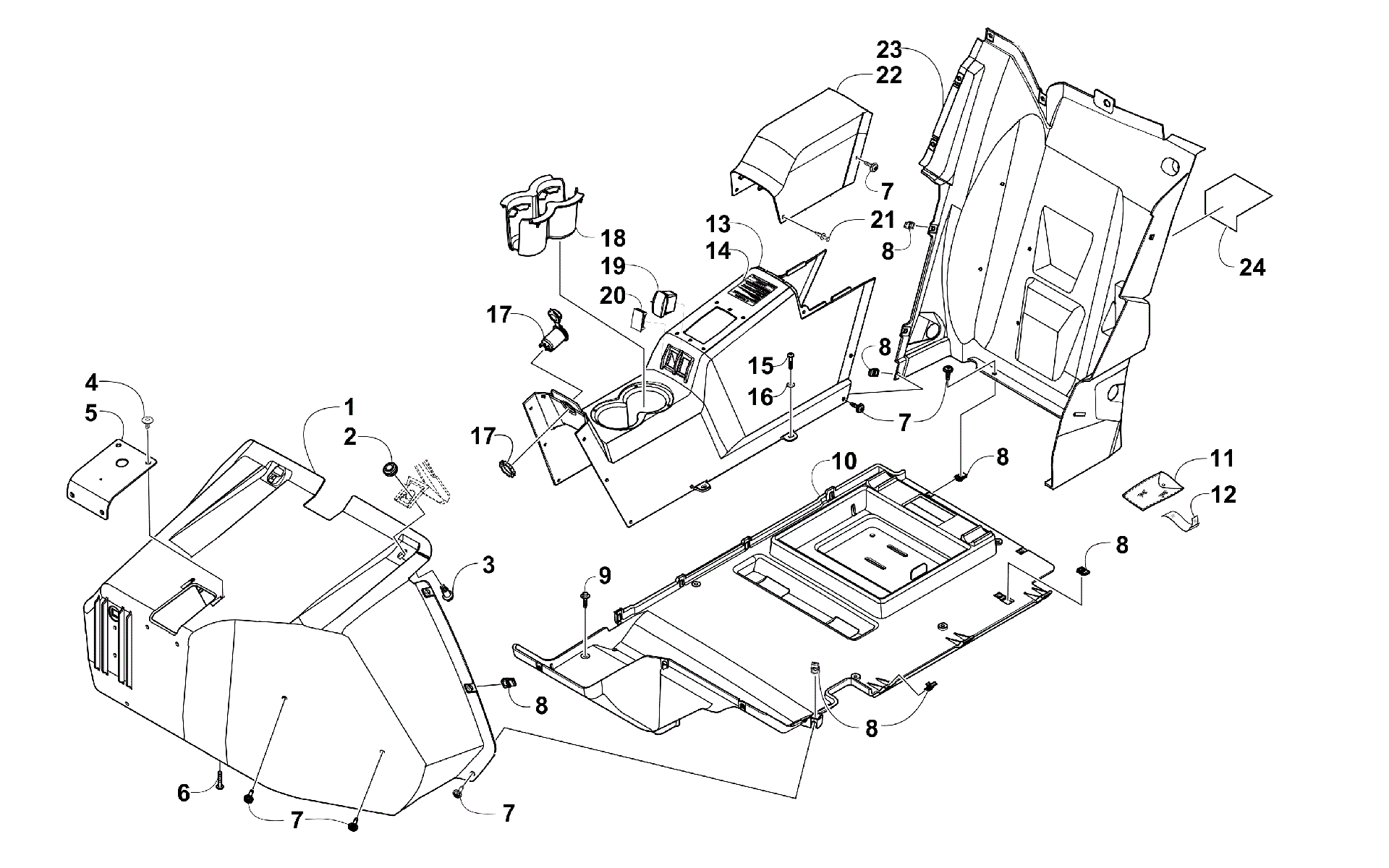

Схема консоли AND FLOOR PANEL ASSEMBLY [300132] для WILDCAT X RED (U2016WSW1PUSE)
Схема
Детали
![Консоль AND FLOOR PANEL ASSEMBLY [300132]](/upload/schemas/63452141dd7825.78489377.gif)
Номер
Наименование детали
Цена
1
PANEL,INNER FENDER-FRT-LH art. 2416-593
По запросу
1
PANEL,INNER FENDER-FRT-RH art. 2416-592
По запросу
2
GROMMET art. 1423-104
По запросу
3
SCREW,SHOULDER-MR 6 X 1.0 X 24mm art. 1423-125
По запросу
4
Plug art. 0623-544
По запросу
5
SHIELD,SPLASH-BRAKE PEDAL art. 2416-983
По запросу
6
SCREW,TSPH 1/4-10 X 1-1/4 PLASTITE art. 1423-083
По запросу
7
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
8
Клипса Arctic Cat art. 0423-577
от 168 ₽
9
SCREW,HH W/SPRING WASHER M6X1.0X30 art. 1423-142
По запросу
10
Пластик пола левый Arctic Cat art. 2416-517
По запросу
10
PANEL,FLOOR-RH art. 2416-516
По запросу
11
Kit, Tool art. 2516-863
По запросу
12
RETAINER, DRIVE BELT-VELCRO art. 0707-582
По запросу
13
CONSOLE,FRONT W/DECALS (inc. 14) art. 7506-083
По запросу
14
DECAL,WARNING-REVERSE art. 3411-262
По запросу
15
Screw, Machine art. 8468-635
По запросу
16
Washer art. 8050-223
По запросу
17
Розетка 12V Arctic Cat art. 0641-897
По запросу
18
GROMMET,CUPHOLDER art. 2416-109
По запросу
19
Кнопка ограничителя скорости заднего хода Arctic Cat art. 0409-071
от 2 720 ₽
OEM
Кнопка ограничителя скорости заднего хода Arctic Cat
art. 0409-071
0 ₽
Требуется 1 шт.
Подписаться
Аналог
Кнопка ограничителя скорости заднего хода Arctic Cat б.у
art. 0409-071_б.у
2 720 ₽
Требуется 1 шт.
20
Заглушка панели выключателей Arctic Cat art. 0409-070
от 310 ₽
21
Клипса Arctic Cat art. 0623-362
от 90 ₽
22
PANEL,ACCESS-BATTERY art. 2416-841
По запросу
23
ASSEMBLY,REAR SPLASH (inc. 24) art. 5506-986
По запросу
23
PANEL,REAR SPLASH-RH art. 4406-228
По запросу
24
SHIELD,HEAT-LEFT SPLASH PANEL-RB1412-123(replaces 0412-806) art. 1412-123
По запросу
