модель 2016 года
- Модель Wildcat 1000
- Код модели WILDCAT X RED (U2016WSW1PUSE)

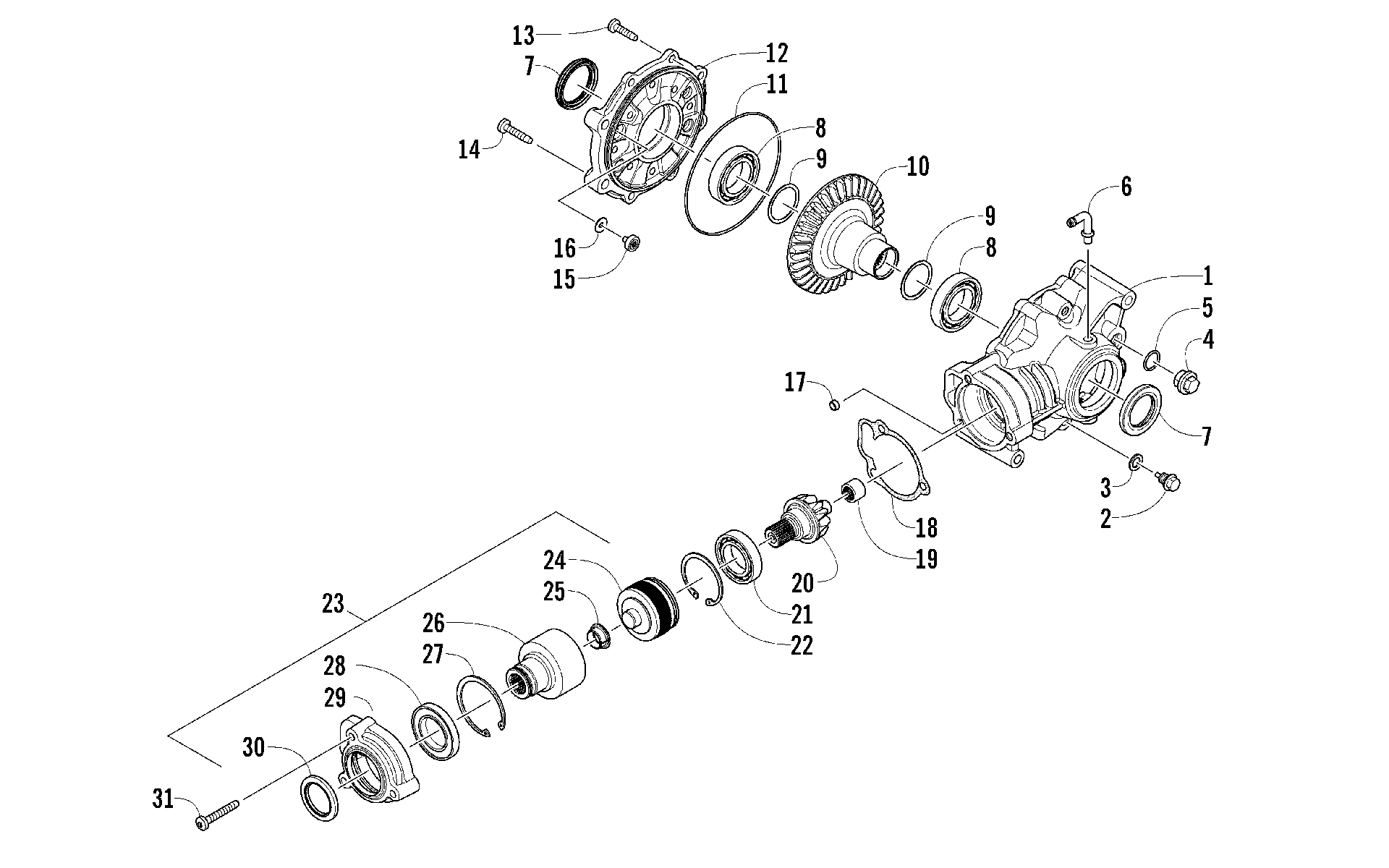

Схема узла заднего редуктора [100040] для WILDCAT X RED (U2016WSW1PUSE)
Схема
Детали
![Узел заднего редуктора [100040]](/upload/schemas/634536617a42a4.28231775.gif)
Номер
Наименование детали
Цена
0
GEARCASE,REAR-ASSEMBLY art. 2502-083
По запросу
1
Корпус заднего редуктора Arctic Cat art. 1502-921
По запросу
2
PLUG,DRAIN-MAGNETIC art. 2402-043
По запросу
3
WASHER,DRAIN PLUG art. 2402-044
По запросу
4
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
5
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
6
Fitting, Elbow art. 2402-162
По запросу
7
Сальник Arctic Cat art. 2402-140
По запросу
8
BEARING,BALL - 40 X 68 X 15 art. 2402-042
По запросу
9
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
9
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
9
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
9
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
9
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
10
GEAR,RING-34T MACH (HT) art. 2402-035
По запросу
11
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
12
COVER,GEARCASE-MACH (HT) art. 1502-922
По запросу
13
Screw, Self-Tapping art. 0423-118
По запросу
14
SCREW,SELF TAP-TSPNH M10X1.5X55 art. 0423-115
По запросу
15
BUTTON,THRUST art. 0402-326
По запросу
16
SHIM,6.3X18X1.3 art. 0402-429
По запросу
16
SHIM,6.3X18X1.7 art. 0402-433
По запросу
16
SHIM,6.3X18X1.6 art. 0402-432
По запросу
16
SHIM,6.3X18X1.5 art. 0402-431
По запросу
16
SHIM,6.3X18X1.4 art. 0402-430
По запросу
17
Pin, Dowel art. 0402-411
По запросу
18
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
19
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 13 870 ₽
Аналог
13 870 ₽
Требуется 1 шт.
20
Хвостовик заднего редуктора 11 зубьев Arctic Cat art. 2402-037
По запросу
21
BEARING,BALL (6007 OPEN ) art. 0402-324
По запросу
22
Ring, Retaining art. 1423-067
По запросу
23
SHAFT,INPUT TORQUE LIMITING-ASSEMBLY (inc. 24-30) art. 1502-998
По запросу
24
CARTRIDGE,CLUTCH-ASSEMBLY art. 1502-997
По запросу
25
Flange, Bearing art. 1402-966
По запросу
26
BASKET,CLUTCH art. 1402-965
По запросу
27
RING,RETAINING,INTERNAL 68MM-PTL art. 0423-798
По запросу
28
Подшипник Arctic Cat art. 1402-677
от 4 242 ₽
Аналог
13 870 ₽
Требуется 1 шт.
29
HOUSING,INPUT-MACH art. 1502-838
По запросу
30
Сальник Arctic Cat art. 0402-089
от 578 ₽
31
SCREW, TAPTITE-TSPNH M8-1.25 X 55-BLK art. 1423-065
По запросу
