модель 2016 года
- Модель Wildcat 1000
- Код модели WILDCAT X RED (U2016WSW1PUSE)

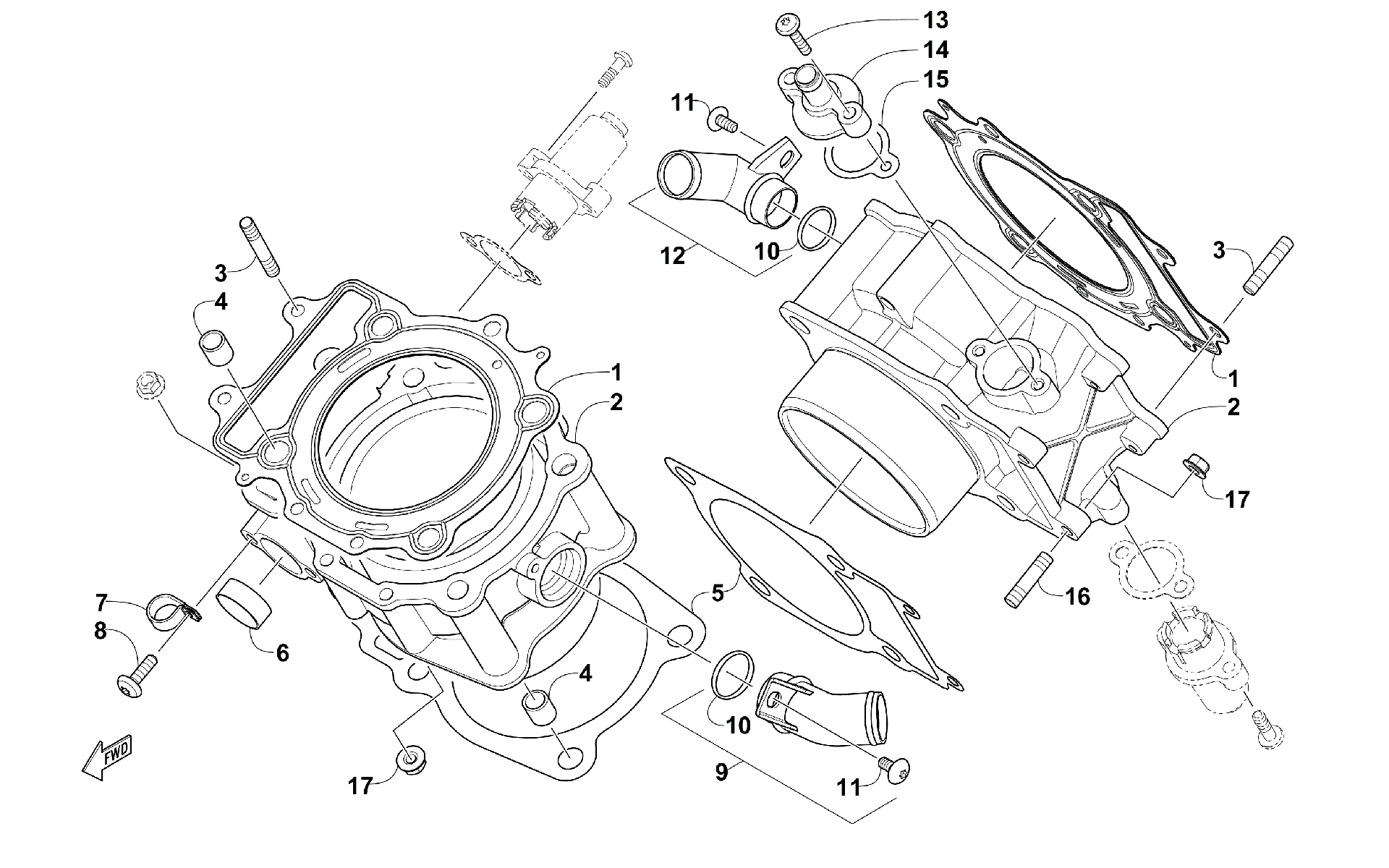

Схема цилиндра ASSEMBLY [300147] для WILDCAT X RED (U2016WSW1PUSE)
Схема
Детали
![Цилиндр ASSEMBLY [300147]](/upload/schemas/6345251283c918.82060787.gif)
Номер
Наименование детали
Цена
1
Прокладка ГБЦ Arctic Cat art. 0830-209
от 10 406 ₽
2
CYLINDER,950 V2-MACH (HC) art. 0804-061
По запросу
3
STUD, M6 x 1 x 38 art. 0827-002
По запросу
4
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
5
Прокладка цилиндра Arctic Cat art. 0830-193
от 8 358 ₽
6
PLUG,CYLINDER,VTWIN art. 0804-037
По запросу
7
Clamp, Routing art. 1623-675
По запросу
8
SCREW,MACH-TSPNH M5X0.8X20 CL8.8 BLK art. 8468-612
По запросу
9
UNION,WATER HOSE-PKG (45) (inc. 10-11) art. 0804-068
По запросу
10
Кольцо резиновое Arctic Cat art. 0830-007
от 168 ₽
11
Винт Arctic Cat art. 8468-616
от 116 ₽
12
UNION,WATER HOSE-PKG (90) (inc. 10-11) art. 0804-069
По запросу
13
Screw, Machine art. 8468-620
По запросу
14
COVER,BREATHER-ASSY (CHAIN GALLEY) art. 0801-174
По запросу
15
Прокладка натяжителя цепи ГРМ Arctic Cat art. 0830-018
от 578 ₽
16
Bolt, Stud art. 0827-018
По запросу
17
Nut art. 8424-604
По запросу
