модель 2016 года
- Модель Wildcat 1000
- Код модели WILDCAT X RED (U2016WSW1PUSE)

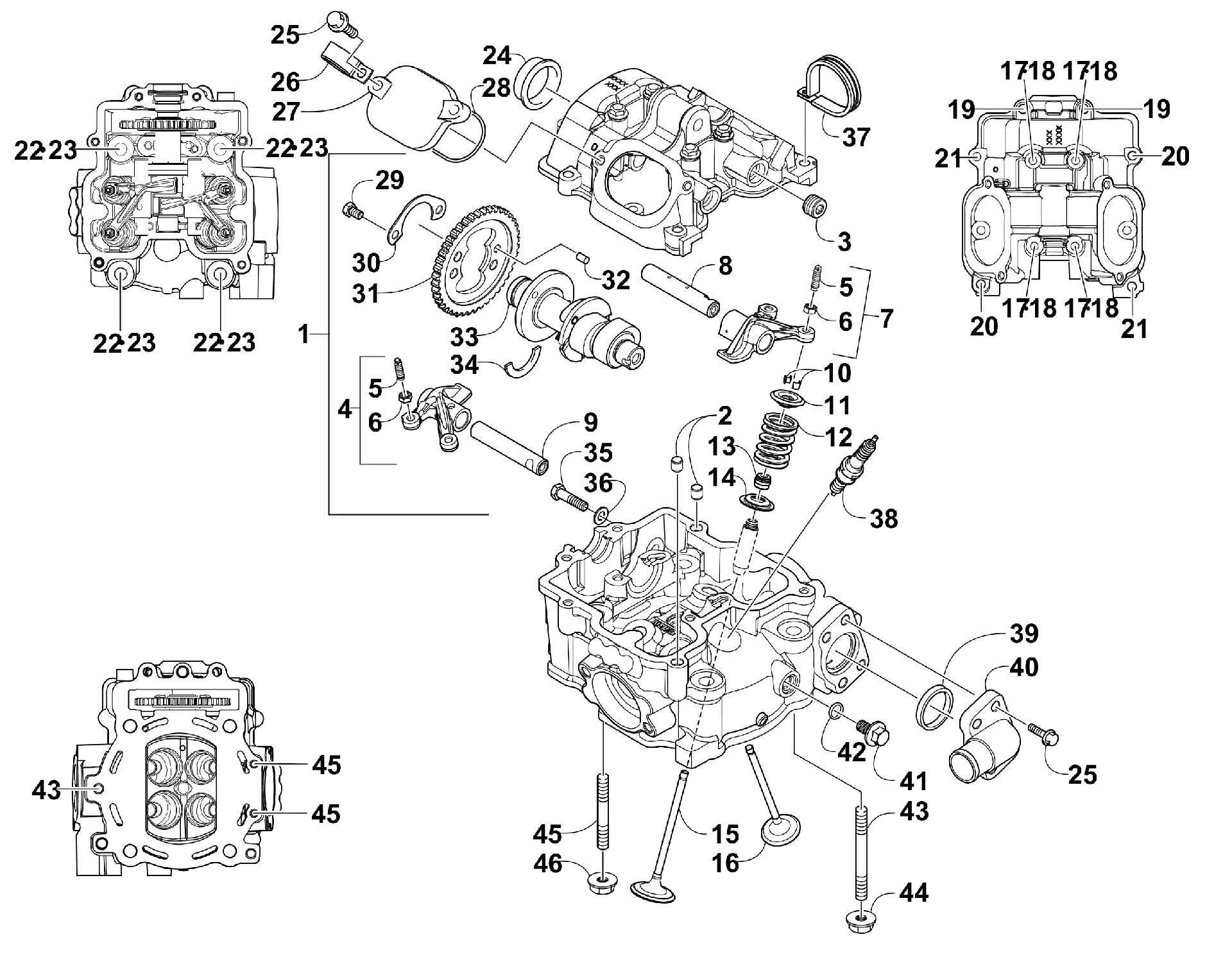

Схема головки блока цилиндров AND CAMSHAFT/VALVE ASSEMBLY [100543] для WILDCAT X RED (U2016WSW1PUSE)
Схема
Детали
![Головка блока цилиндров AND CAMSHAFT/VALVE ASSEMBLY [100543]](/upload/schemas/63452609ee5263.73704401.gif)
Номер
Наименование детали
Цена
1
Головка блока цилиндра Arctic Cat art. 0808-227
от 109 000 ₽
2
Втулка Arctic Cat art. 0829-062
По запросу
3
PLUG,M14X1.5W/1:16 TAPER (W/SEALANT) art. 0831-092
По запросу
4
Рокер выпускного клапана art. 0809-319
от 15 593 ₽
5
SCREW,LASH ADJUSTMENT art. 0809-240
По запросу
6
NUT,HEX M5X0.5 art. 0827-059
По запросу
7
Рокер впускной art. 0809-318
от 22 565 ₽
8
Вал рокера Arctic Cat art. 0809-241
от 2 100 ₽
9
Вал рокера Arctic Cat art. 0809-242
от 2 100 ₽
10
Сухарь клапана Arctic Cat art. 0809-233
По запросу
11
Седло пружины клапана Arctic Cat art. 0809-232
от 1 439 ₽
12
Пружина клапана Arctic Cat art. 0809-231
от 690 ₽
13
Маслосъемный колпачок Arctic Cat art. 0830-186
от 1 187 ₽
14
Седло клапана art. 0809-230
от 368 ₽
15
Клапан впускной Arctic Cat art. 0809-228
от 3 369 ₽
16
Клапан выпускной 27,9мм art. 0809-229
от 6 195 ₽
17
SCREW,CAP HFH M6X1X55 art. 0826-149
По запросу
18
Сальник Arctic Cat art. 0830-155
от 420 ₽
19
Болт M6 x 1 x 30 Arctic Cat art. 0826-002
По запросу
20
Болт M6 x 1 x 35 Arctic Cat art. 0826-005
По запросу
21
Болт M6 x 1 x 25 Arctic Cat art. 0826-006
По запросу
22
Болт Arctic Cat art. 0808-090
от 2 048 ₽
23
WASHER,STEEL,10X22X2.3 art. 0830-147
По запросу
24
Заглушка клапанной крышки ГБЦ Arctic Cat art. 0808-077
По запросу
25
Винт art. 0826-007
По запросу
26
Clamp, Routing art. 1623-675
По запросу
27
Крышка art. 0808-003
По запросу
28
Уплотнительное кольцо Arctic Cat art. 0830-004
По запросу
29
Болт art. 0826-034
от 110 ₽
30
Шайба Arctic Cat art. 0828-004
от 210 ₽
31
Звезда распредвала Arctic Cat art. 0809-212
от 2 200 ₽
32
Шплинт распредвала Arctic Cat art. 0829-049
По запросу
33
Распредвал заднего цилиндра Arctic Cat art. 0809-314
По запросу
33
Распредвал переднего цилиндра Arctic Cat art. 0809-313
По запросу
34
Пластина Arctic Cat art. 0809-003
от 1 439 ₽
35
SCREW,CAP-HH M8-1.25X12 8.8 Z&C art. 8400-812
По запросу
36
WASHER, CRUSH, 8 x 13 x 1 art. 0830-025
По запросу
37
Clamp, Routing art. 0623-761
По запросу
38
Свеча зажигания Arctic Cat ( CPR8E ) art. 0217-799
от 1 040 ₽
39
Сальник Arctic Cat art. 0830-120
от 1 491 ₽
40
HOUSING,THERMOSTAT art. 0808-210
По запросу
41
SCREW,CAP-HEX FLANGE HEAD-M10X1.25 art. 0826-157
По запросу
42
ORING,2-012 art. 0830-213
По запросу
43
Bolt, Stud art. 0827-069
По запросу
44
NUT,HEX-FLG M8X1.25 CL8 RIE SIL art. 8424-804
По запросу
45
Bolt, Stud art. 0827-068
По запросу
46
Nut art. 8424-604
По запросу
