модель 2016 года
- Модель Wildcat 1000
- Код модели WILDCAT X RED (U2016WSW1PUSE)

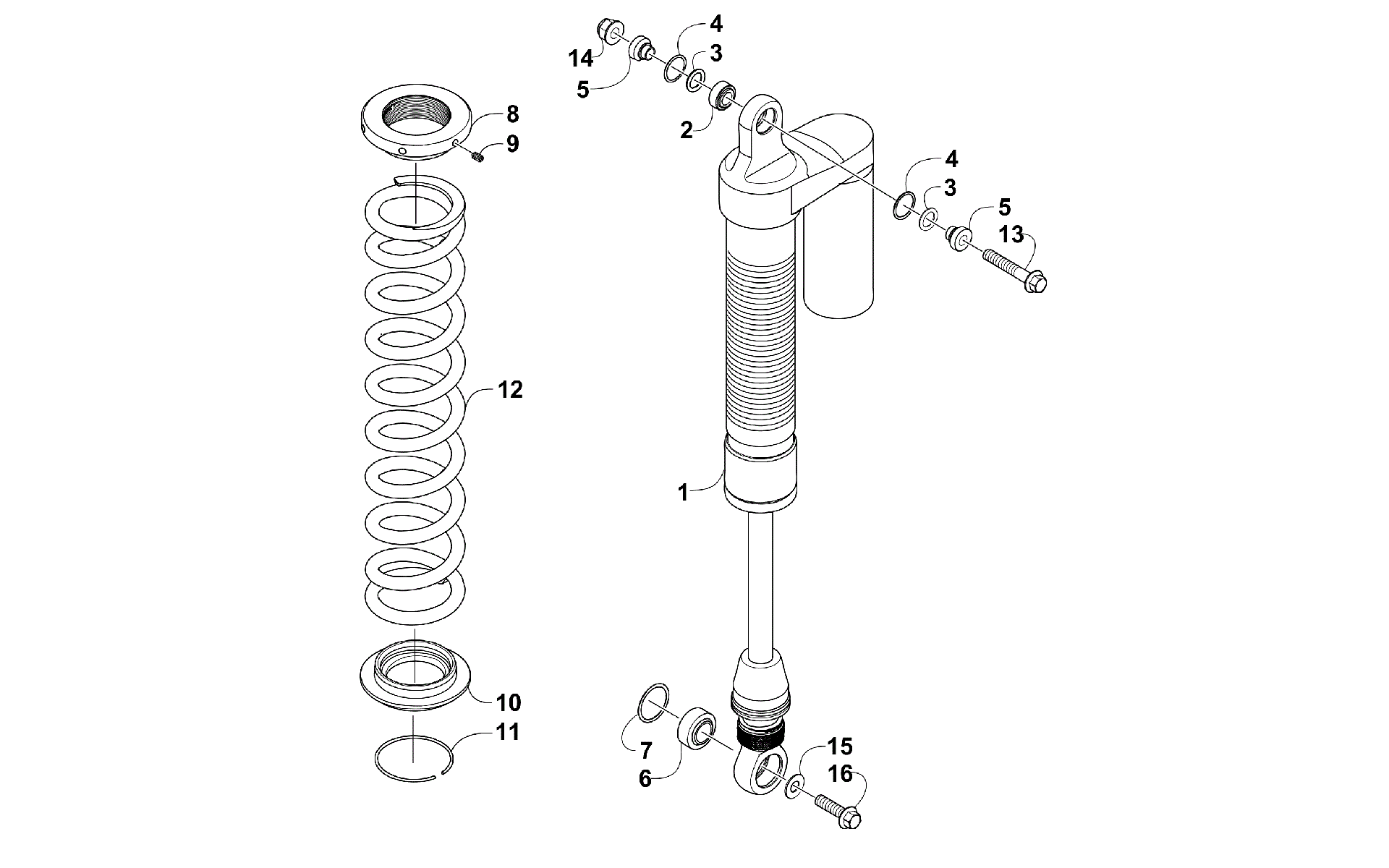

Схема задней подвески SHOCK ASSEMBLY [300140] для WILDCAT X RED (U2016WSW1PUSE)
Схема
Детали
![Задняя подвеска SHOCK ASSEMBLY [300140]](/upload/schemas/634538456e28e5.15949276.gif)
Номер
Наименование детали
Цена
1
SHOCK,REAR (JRI) (inc. 2-11) art. 0404-487
По запросу
2
BEARING,SPHERICAL-0.5" BORE art. 0403-506
По запросу
3
CLIP,SPIRAL RETAINING-0.5" BORE art. 0403-507
По запросу
4
O-RING,SHOCK SPACER art. 0403-504
По запросу
5
Spacer art. 0404-513
По запросу
6
BEARING,SPHERICAL-0.75" BORE art. 0404-515
По запросу
7
CLIP,SPIRAL RETAINING-0.75" BORE art. 0404-514
По запросу
8
NUT,SPRING RETAINER-3.0" art. 0404-510
По запросу
9
SCREW,SET-SPRING RETAINER art. 0403-501
По запросу
10
RETAINER,LOWER SPRING-3.0" art. 0404-511
По запросу
11
CLIP,RETAINING-2.5" art. 0403-503
По запросу
12
SPRING,REAR MAIN-PTD WHT art. 0504-993
По запросу
13
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
14
Гайка Arctic Cat art. 8428-002
от 310 ₽
15
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
16
Болт шаровой опоры Arctic Cat art. 8409-030
По запросу
