модель 2016 года
- Модель Wildcat 1000
- Код модели WILDCAT X RED (U2016WSW1PUSE)

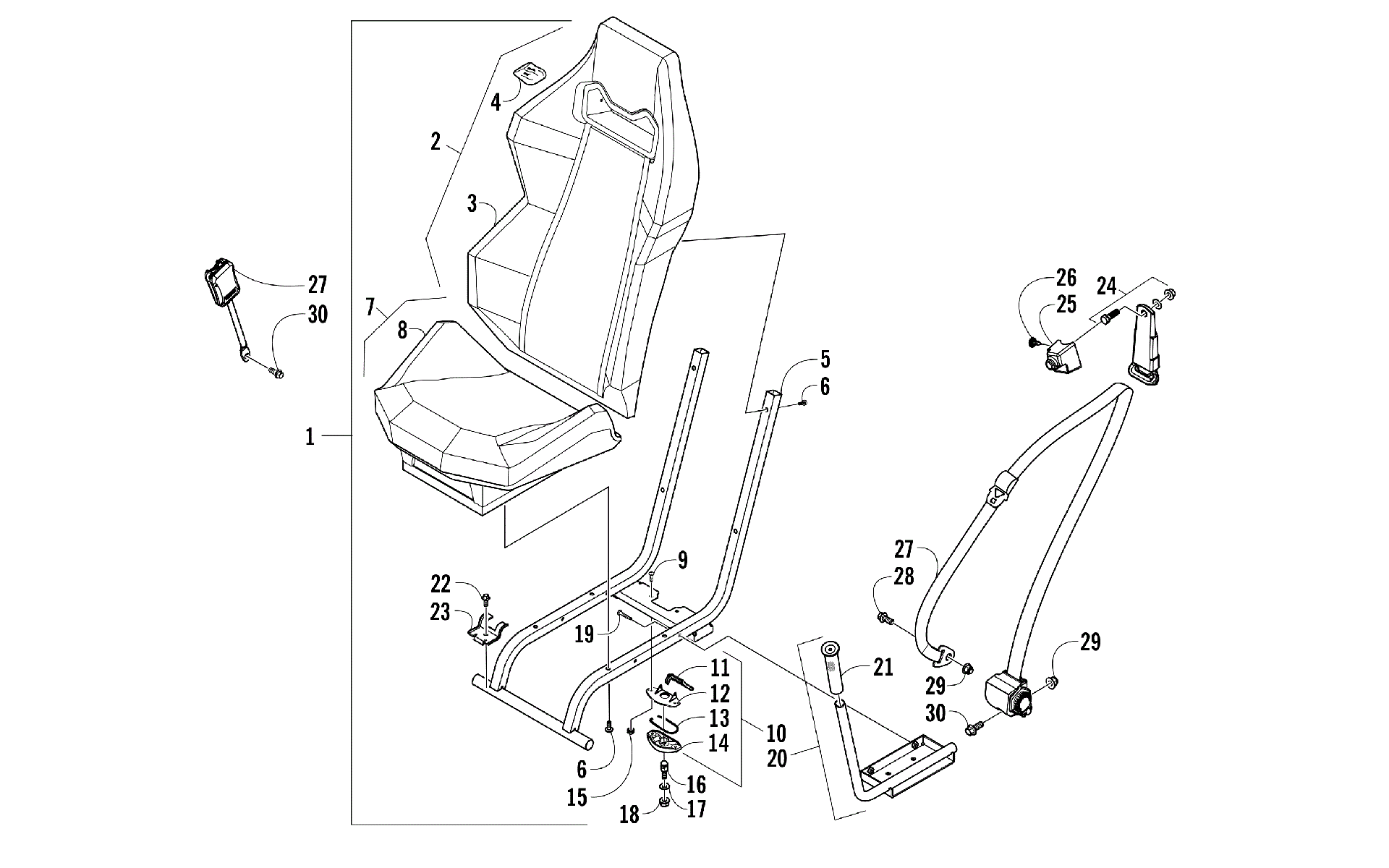

Схема сиденья ASSEMBLY [301007] для WILDCAT X RED (U2016WSW1PUSE)
Схема
Детали
![Сиденье ASSEMBLY [301007]](/upload/schemas/63453a289499f8.76496930.gif)
Номер
Наименование детали
Цена
1
SEAT, FRONT - ASSY (inc. 2-15) art. 5506-070
По запросу
2
Back, Seat (inc. 3-4) art. 5506-075
По запросу
3
COVER, SEAT BACK-BLACK art. 5506-637
По запросу
4
KIT, SEAT HARDWARE art. 1423-265
По запросу
5
Frame, Seat - Black art. 5506-069
По запросу
6
Screw, Machine art. 8468-617
По запросу
7
Base, Seat (inc. 8) art. 5506-074
По запросу
8
COVER, SEAT BASE-BLACK art. 5506-636
По запросу
9
Screw, Machine art. 8468-620
По запросу
10
Latch, Seat - Assembly (inc. 11-14) art. 2706-164
По запросу
11
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
12
COVER,LATCH-SEAT art. 1673-635
По запросу
13
CLIP,SPRING RETAINING-SS art. 0673-023
По запросу
14
BACK,LATCH-SEAT art. 1673-634
По запросу
15
Nut art. 0623-038
от 110 ₽
16
Stud, Latch - Seat art. 1423-254
По запросу
17
Шайба Arctic Cat art. 0423-073
от 221 ₽
18
Nut, Lock art. 8424-002
По запросу
19
SCREW,MACH-TSTRH M6X1.0X35 Z&BLK art. 8477-635
По запросу
20
HANDLE - ASSY (inc. 21) art. 5506-173
По запросу
21
Рукоятка art. 4606-945
По запросу
22
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
23
BRKT,SEAT MOUNTING-PTD BLK art. 5506-078
По запросу
24
SHOULDER BOLT ASSY-3-PT SEAT BELT art. 1423-305
По запросу
25
COVER,SEATBELT-LH art. 4406-923
По запросу
25
COVER,SEATBELT-RH art. 4406-922
По запросу
26
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
27
BELT, SEAT-3PT(replaces 5506-890) art. 7506-701
По запросу
28
Screw, Cap art. 1423-182
По запросу
29
Nut, Lock art. 1423-184
По запросу
30
SCREW,CAP-HFHM12X1.75X30CL10.9RIE W/2353 art. 1423-183
По запросу
