модель 2003 года
- Модель CRF230
- Код модели CRF230F A

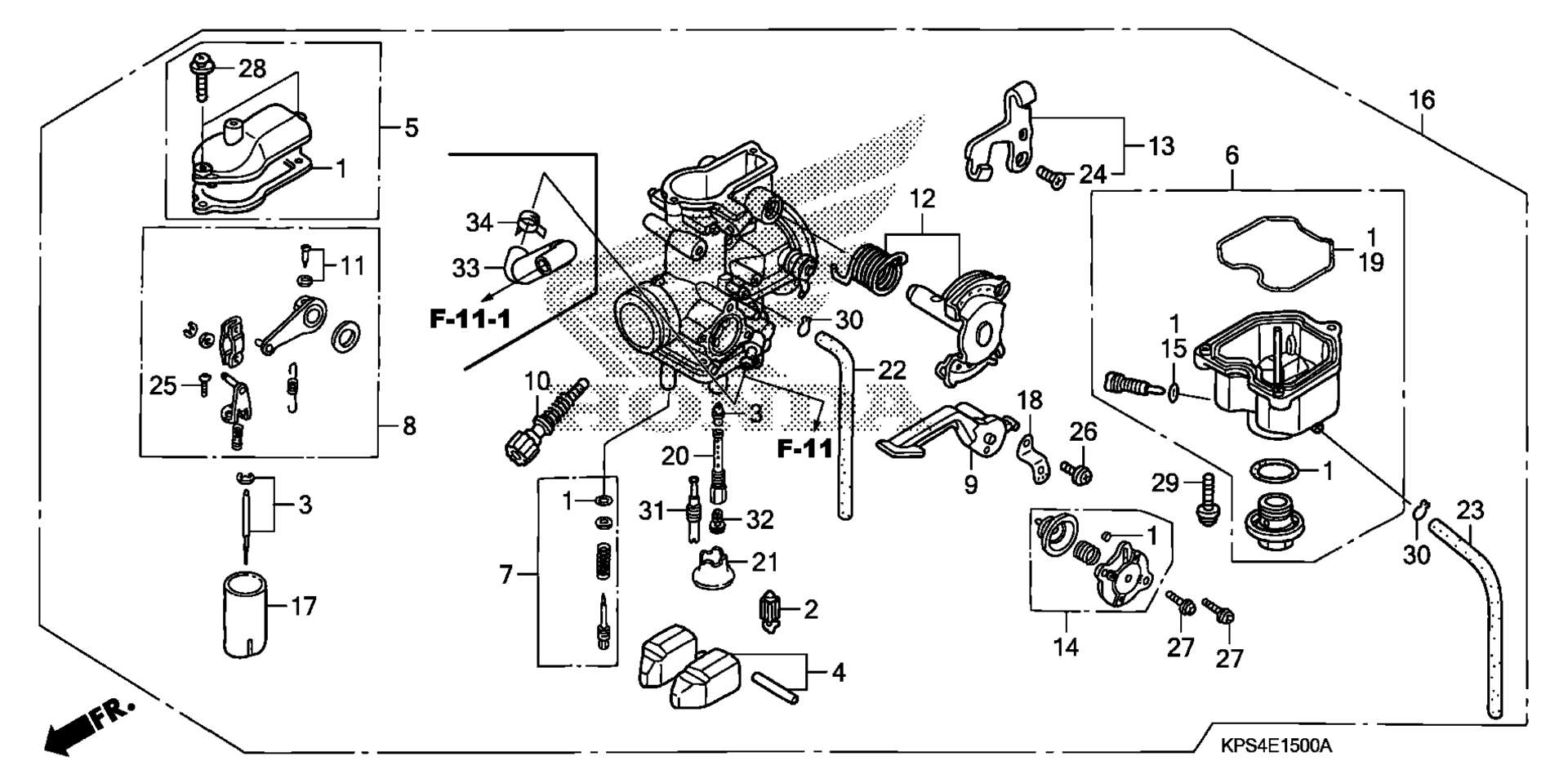

Схема карбюратора для CRF230F A
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-KCE-670
По запросу
2
VALVE SET, FLOAT art. 16011-KCK-910
По запросу
3
NEEDLE SET, JET art. 16012-KPS-901
По запросу
4
FLOAT SET art. 16013-KN4-A10
По запросу
5
TOP SET art. 16014-KCE-771
По запросу
6
CHAMBER SET, FLOAT art. 16015-KPS-901
По запросу
7
SCREW SET A art. 16016-KCY-670
По запросу
8
ARM SET, LINK art. 16018-428-671
По запросу
9
LEVER, CHOKE art. 16019-KPS-901
По запросу
10
SCREW SET B art. 16028-KBW-901
По запросу
11
SCREW SET C art. 16029-KCE-670
По запросу
12
LINK SET, THROTTLE art. 16032-KPS-901
По запросу
13
STAY SET, WIRE art. 16037-KCE-670
По запросу
14
VALVE SET, AIR CUT art. 16048-KB7-901
По запросу
15
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
16
CARBURETOR ASSY. (PD9CA B) art. 16100-KPS-902
По запросу
17
VALVE, THROTTLE art. 16111-KBB-951
По запросу
18
PLATE, CHOKE LEVER SETTING art. 16119-429-771
По запросу
19
GASKET, FLOAT CHAMBER art. 16163-KCS-920
По запросу
20
HOLDER, NEEDLE JET art. 16165-KPS-841
По запросу
21
HOLDER, JET art. 16168-382-014
По запросу
22
TUBE, AIR VENT art. 16198-KPS-901
По запросу
23
TUBE art. 16199-KPS-901
По запросу
24
SCREW, FLAT (5X10) art. 93600-05010-0H
По запросу
25
SCREW-WASHER (3X8) art. 93892-03008-08
По запросу
26
SCREW-WASHER (4X10) art. 93892-04010-08
По запросу
27
SCREW-WASHER (4X12) art. 93892-04012-08
По запросу
28
SCREW-WASHER (4X14) art. 93892-04014-08
По запросу
29
SCREW-WASHER (4X16) art. 93892-04016-08
По запросу
30
CLIP, TUBE (B6.5) art. 95002-02659
По запросу
31
JET, SLOW (#45) art. 99103-KPS-0450
По запросу
31
JET, SLOW (#42) art. 99103-MV9-0420
По запросу
31
JET, SLOW (#50) art. 99103-KPS-0500
По запросу
31
JET, SLOW (#52) art. 99103-KPS-0520
По запросу
31
JET, SLOW (#35) art. 99103-MT2-0350
По запросу
31
JET, SLOW (#38) art. 99103-MT2-0380
По запросу
31
JET, SLOW (#40) art. 99103-MT2-0400
По запросу
31
JET, SLOW (#48) art. 99103-KAE-0480
По запросу
32
JET, MAIN (#95) art. 99113-GHB-0950
По запросу
32
JET, MAIN (#100) art. 99113-GHB-1000
По запросу
32
JET, MAIN (#105) art. 99113-GHB-1050
По запросу
32
JET, MAIN (#108) art. 99113-GHB-1080
По запросу
32
JET, MAIN (#110) art. 99113-GHB-1100
По запросу
32
JET, MAIN (#112) art. 99113-GHB-1120
По запросу
32
JET, MAIN (#98) art. 99113-GHB-0980
По запросу
32
JET, MAIN (#102) art. 99113-GHB-1020
По запросу
32
JET, MAIN (#92) art. 99113-GHB-0920
По запросу
