модель 2003 года
- Модель CRF230
- Код модели CRF230F A

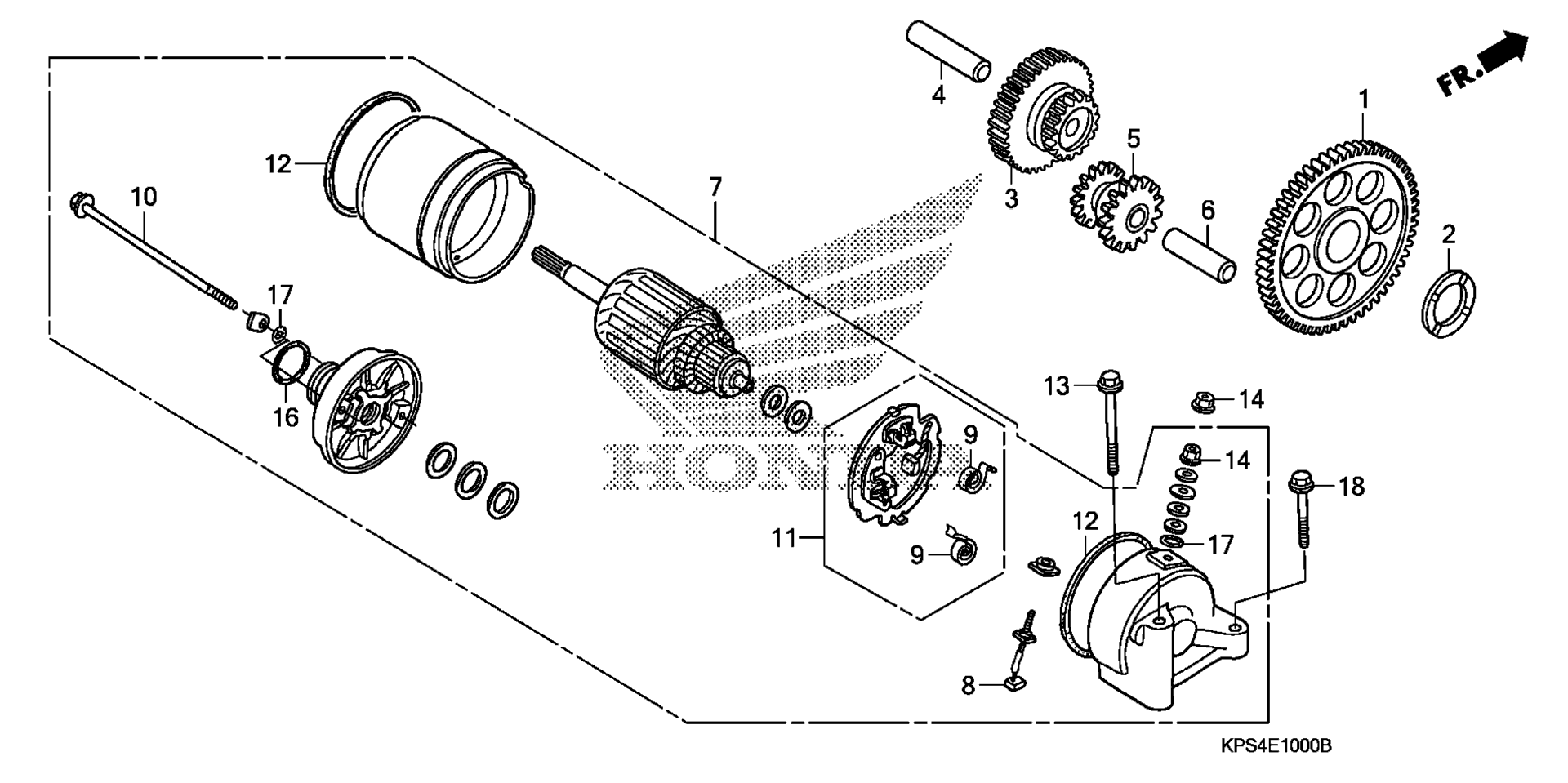

Схема стартера (1) для CRF230F A
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, STARTER DRIVEN (56T) art. 28110-KBB-900
По запросу
2
COLLAR, STARTING DRIVEN GEAR art. 28114-KN6-930
По запросу
3
GEAR, REDUCTION (16T/61T) art. 28130-KFB-000
По запросу
4
SHAFT, REDUCTION GEAR art. 28132-KN6-930
По запросу
5
GEAR, IDLE (16T/16T) art. 28140-KPS-900
По запросу
6
SHAFT, IDLE GEAR art. 28142-KW1-900
По запросу
7
STARTER MOTOR ASSY. (MITSUBA) art. 31200-KBB-901
По запросу
8
TERMINAL SET, BRUSH (USE FOR MITSUBA STARTER MOTOR art. 31201-KS5-901
По запросу
9
SPRING, CARBON BRUSH art. 31204-KS5-901
По запросу
10
BOLT, SETTING art. 31205-MN4-008
По запросу
11
HOLDER SET, BRUSH (USE FOR MITSUBA STARTER MOTOR art. 31206-KW1-901
По запросу
12
RING art. 31207-KS5-901
По запросу
13
BOLT, FLANGE (6X60) art. 90032-GHR-800
По запросу
14
NUT-WASHER (6MM) art. 90071-MB0-000
По запросу
16
O-RING (24.4X3.1) art. 91312-MG7-003
По запросу
17
O-RING (4X2) art. 91320-MB0-000
По запросу
18
BOLT, FLANGE (6X32) art. 95801-06032-00
По запросу
