модель 2003 года
- Модель CRF230
- Код модели CRF230F A

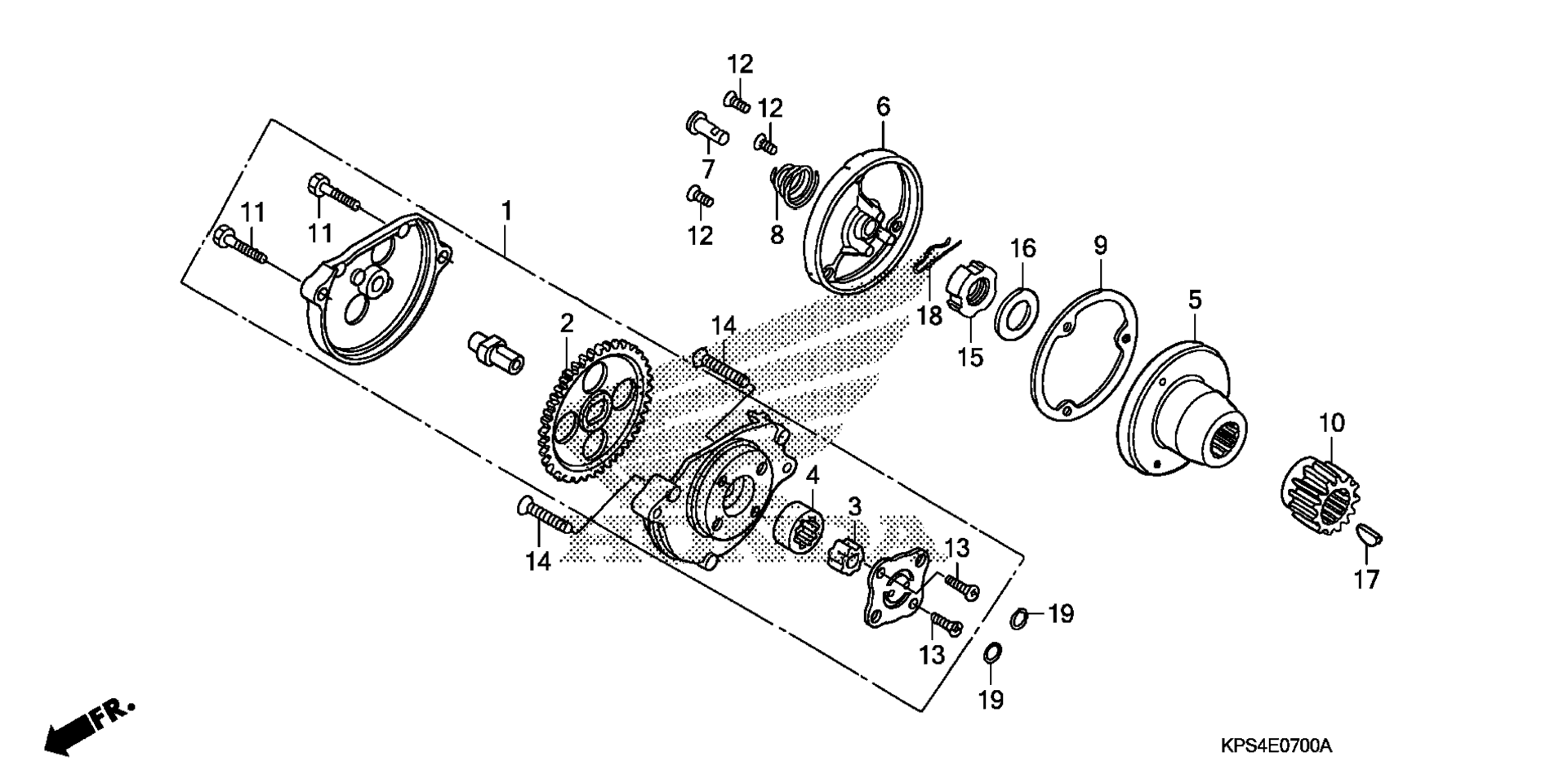

Схема масляного насоса для CRF230F A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., OIL art. 15100-KHA-940
По запросу
2
GEAR, OIL PUMP DRIVE (34T) art. 15131-KPS-900
По запросу
3
ROTOR, OIL PUMP (INNER) art. 15331-KPS-900
По запросу
4
ROTOR, OIL PUMP (OUTER) art. 15332-KPS-900
По запросу
5
ROTOR, OIL FILTER art. 15430-KPS-900
По запросу
6
CAP, OIL FILTER ROTOR art. 15436-KRM-840
По запросу
7
THROUGH, OIL art. 15441-KCS-650
По запросу
8
SPRING, OIL THROUGH art. 15446-107-000
По запросу
9
GASKET, OIL FILTER CAP art. 15459-K70-630
По запросу
10
GEAR, PRIMARY DRIVE (22T) art. 23121-KPS-900
По запросу
11
BOLT, HEX. (5X20) art. 90010-KPS-900
По запросу
12
SCREW, OVAL (5X12) art. 90112-KPS-900
По запросу
13
SCREW, FLAT (4X12) art. 90211-KPS-900
По запросу
14
SCREW, FLAT (6X30) art. 90213-KPS-900
По запросу
15
NUT, LOCK (16MM) art. 90231-KK3-830
По запросу
16
WASHER (16MM) art. 90434-KPS-900
По запросу
17
KEY, WOODRUFF (25X18) art. 90471-KGA-900
По запросу
18
PIN, LOCK (8MM) art. 90751-KPS-900
По запросу
19
O-RING (9.4X2.4) art. 91304-KK3-830
По запросу
