модель 2003 года
- Модель CRF230
- Код модели CRF230F A

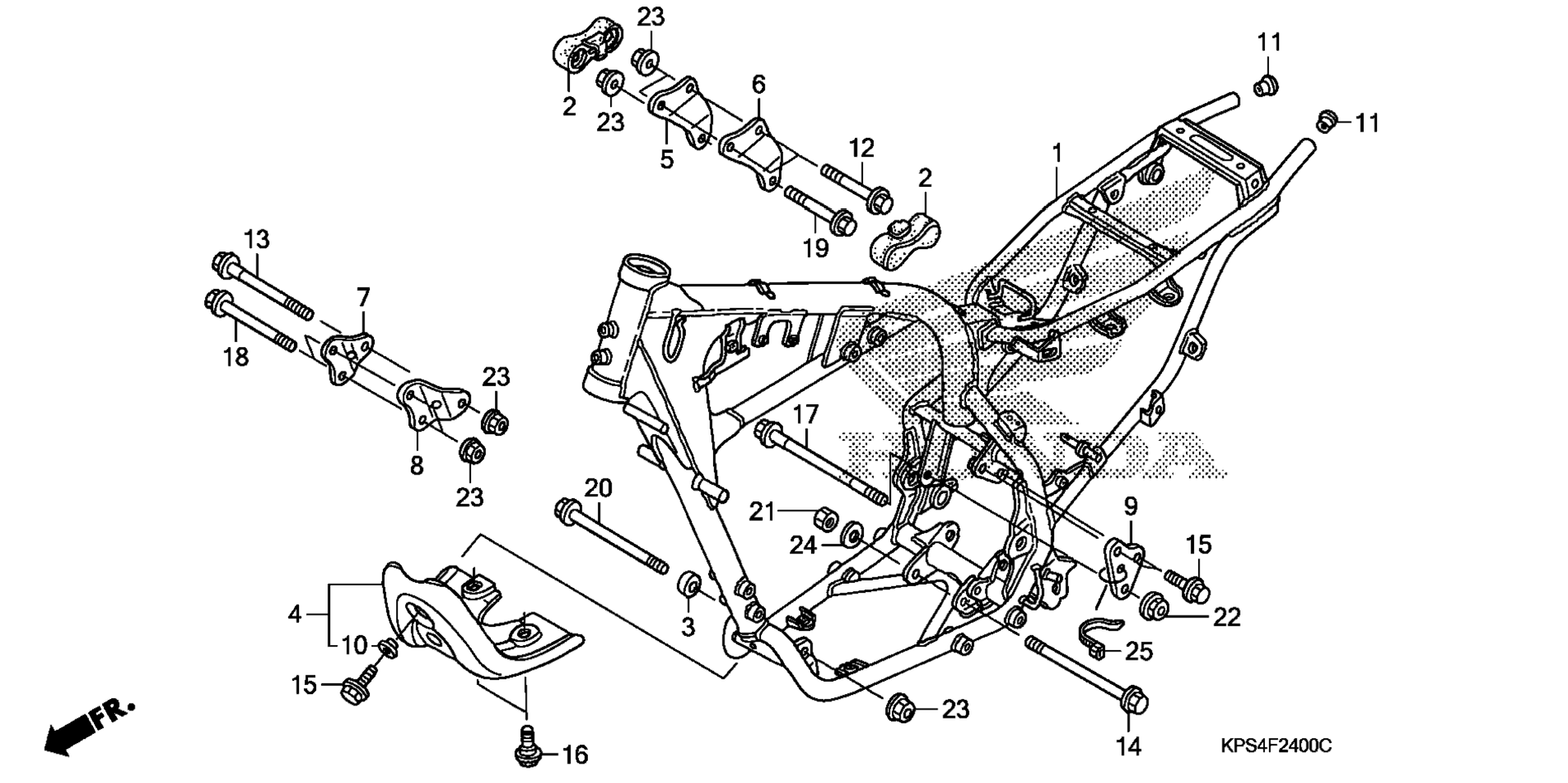

Схема рамы для CRF230F A
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME *NH146M* (ACCURATE SILVER METALLIC) art. 50100-KPS-730ZA
По запросу
2
RUBBER, TANK GUARD art. 50212-KPS-900
По запросу
3
COLLAR, ENGINE MOUNTING art. 50318-GE2-000
По запросу
4
PLATE, SKID *NH201R* (HUSKY GRAY) art. 50351-KPS-900ZA
По запросу
5
PLATE, R. ENGINE HANGER (UPPER) art. 50531-KPS-900
По запросу
6
PLATE, L. ENGINE HANGER (UPPER) art. 50532-KPS-900
По запросу
7
PLATE, R. FR. ENGINE HANGER art. 50533-KPS-900
По запросу
8
PLATE, L. FR. ENGINE HANGER art. 50534-KPS-900
По запросу
9
PLATE, L. RR. ENGINE HANGER (UPPER) art. 50535-KPS-900
По запросу
10
COLLAR (14X5) art. 80138-KPS-900
По запросу
11
CAP, RR. BUMPER art. 84103-392-000
По запросу
12
BOLT, FLANGE (8X56) art. 90013-PL9-000
По запросу
13
BOLT, FLANGE (8X88) art. 90024-MV9-670
По запросу
14
BOLT, FLANGE (10X110) art. 90105-MG3-000
По запросу
15
BOLT, FLANGE (8X16) art. 90107-KPS-900
По запросу
16
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
17
BOLT, FLANGE (10X109) art. 90152-MBN-671
По запросу
18
BOLT, FLANGE (8X73) art. 90154-KB7-700
По запросу
19
BOLT, FLANGE (8X60) art. 90154-MA0-000
По запросу
20
BOLT, FLANGE (8X96) art. 90156-KK6-000
По запросу
21
NUT, HEX. (10MM) art. 90203-GHR-850
По запросу
22
NUT, FLANGE (10MM) art. 90208-GHR-650
По запросу
23
NUT, FLANGE (8MM) art. 90208-GHR-640
По запросу
24
WASHER (10MM) art. 90441-MT3-000
По запросу
25
BAND, WIRE art. 90650-KW3-000
По запросу
