модель 2003 года
- Модель CRF230
- Код модели CRF230F A

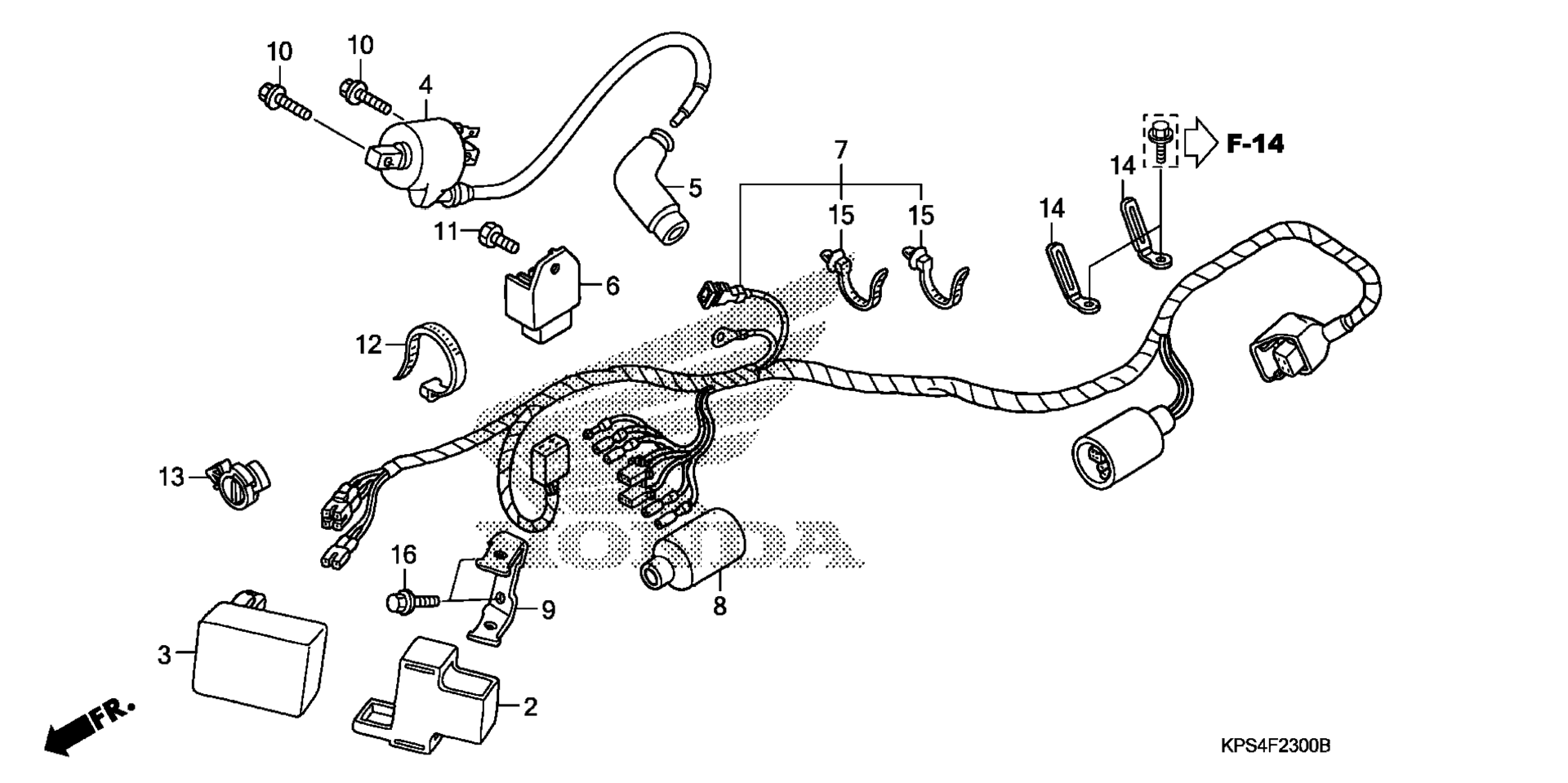

Схема жгута проводов для CRF230F A
Схема
Детали
Номер
Наименование детали
Цена
2
CUSHION, IGNITION CONTROL MODULE (CDI) art. 30401-KPS-900
По запросу
3
MODULE, IGNITION CONTROL (CDI) art. 30410-KPS-901
По запросу
4
COIL ASSY., IGNITION art. 30500-KR8-751
По запросу
5
CAP ASSY., NOISE SUPPRESSOR art. 30700-KN4-A60
По запросу
6
RECTIFIER, REGULATE (SHINDENGEN) art. 31600-GBL-871
По запросу
7
WIRE HARNESS art. 32100-KPS-901
По запросу
8
COVER, WIRE HARNESS CONNECTOR art. 32108-080-000
По запросу
9
STAY, C.D.I. art. 50301-KPS-900
По запросу
10
BOLT, FLANGE (6X18) art. 96001-06018-00
По запросу
11
BOLT, HEX. (6X10) art. 90124-KPS-900
По запросу
12
BAND, WIRE HARNESS art. 90620-SB2-003
По запросу
13
CLIP, HARNESS art. 90684-ZA0-601
По запросу
14
CLIP, WIRE HARNESS art. 91404-VM6-000
По запросу
15
BAND, WIRE HARNESS (123.5MM) (BLUE) art. 91547-SF4-003
По запросу
16
BOLT, FLANGE (6X8) art. 96001-06008-00
По запросу
Другие схемы модели
Жгут проводов
