модель 2003 года
- Модель CRF230
- Код модели CRF230F A

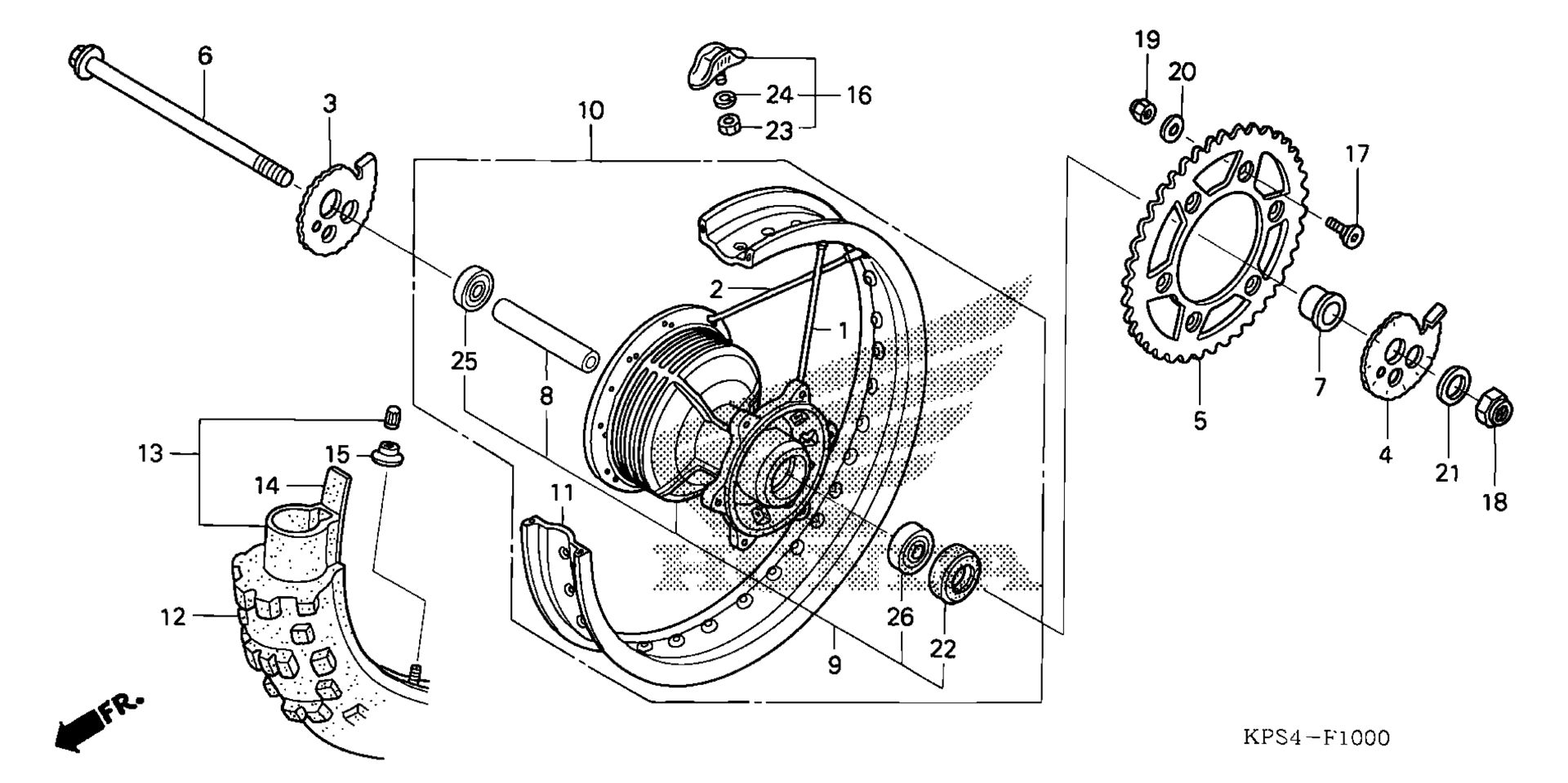

Схема заднего колеса для CRF230F A
Схема
Детали
Номер
Наименование детали
Цена
1
SPOKE SET A, RR. art. 06420-KPS-730
По запросу
2
SPOKE SET B, RR. art. 06422-KPS-730
По запросу
3
ADJUSTER, R. CHAIN art. 40544-KPS-730
По запросу
4
ADJUSTER, L. CHAIN art. 40545-KPS-730
По запросу
5
SPROCKET, FINAL DRIVEN (50T) art. 41201-KPS-900
По запросу
6
AXLE, RR. WHEEL art. 42301-KPS-900
По запросу
7
COLLAR, RR. WHEEL art. 42312-KPS-900
По запросу
8
COLLAR, RR. AXLE DISTANCE art. 42620-KPS-900
По запросу
9
HUB SUB-ASSY., RR. art. 42635-KPS-900
По запросу
10
WHEEL SUB-ASSY., RR. art. 42650-KPS-305
По запросу
11
RIM, RR. WHEEL art. 42701-KPS-902
По запросу
12
TIRE, RR. (100/100-18 59R NHS) (PIRELLI) art. 42711-KPS-902
По запросу
13
TUBE, TIRE (MD-18) (PIRELLI) art. 42712-KHA-941
По запросу
14
FLAP, TIRE (PIRELLI) art. 42713-MAN-622
По запросу
14
FLAP, TIRE (1.85-18) (PIRELLI) art. 42713-KW8-901
По запросу
15
CAP, VALVE art. 42714-KA3-710
По запросу
16
STOPPER, BEAD (1.85) art. 42715-KA2-680
По запросу
17
SCREW, FLAT (8X31) art. 90125-KA4-000
По запросу
18
NUT, U (16MM) art. 90305-GW2-711
По запросу
19
NUT, U (8MM) (FUSE RASHI) art. 90309-ML3-791
По запросу
20
WASHER (8MM) art. 90465-MC4-000
По запросу
21
WASHER, RR. AXLE art. 90559-KPS-900
По запросу
22
OIL SEAL (25X47X6.5) art. 91253-033-003
По запросу
23
NUT, HEX. (8MM) art. 94001-08000-0S
По запросу
24
WASHER, SPRING (8MM) art. 94111-08000
По запросу
25
BEARING, RADIAL BALL (6203U) art. 96140-62030-10
По запросу
26
BEARING, RADIAL BALL (6303U) art. 96140-63030-10
По запросу
