модель 2000 года
- Модель VL1500
- Код модели VL1500

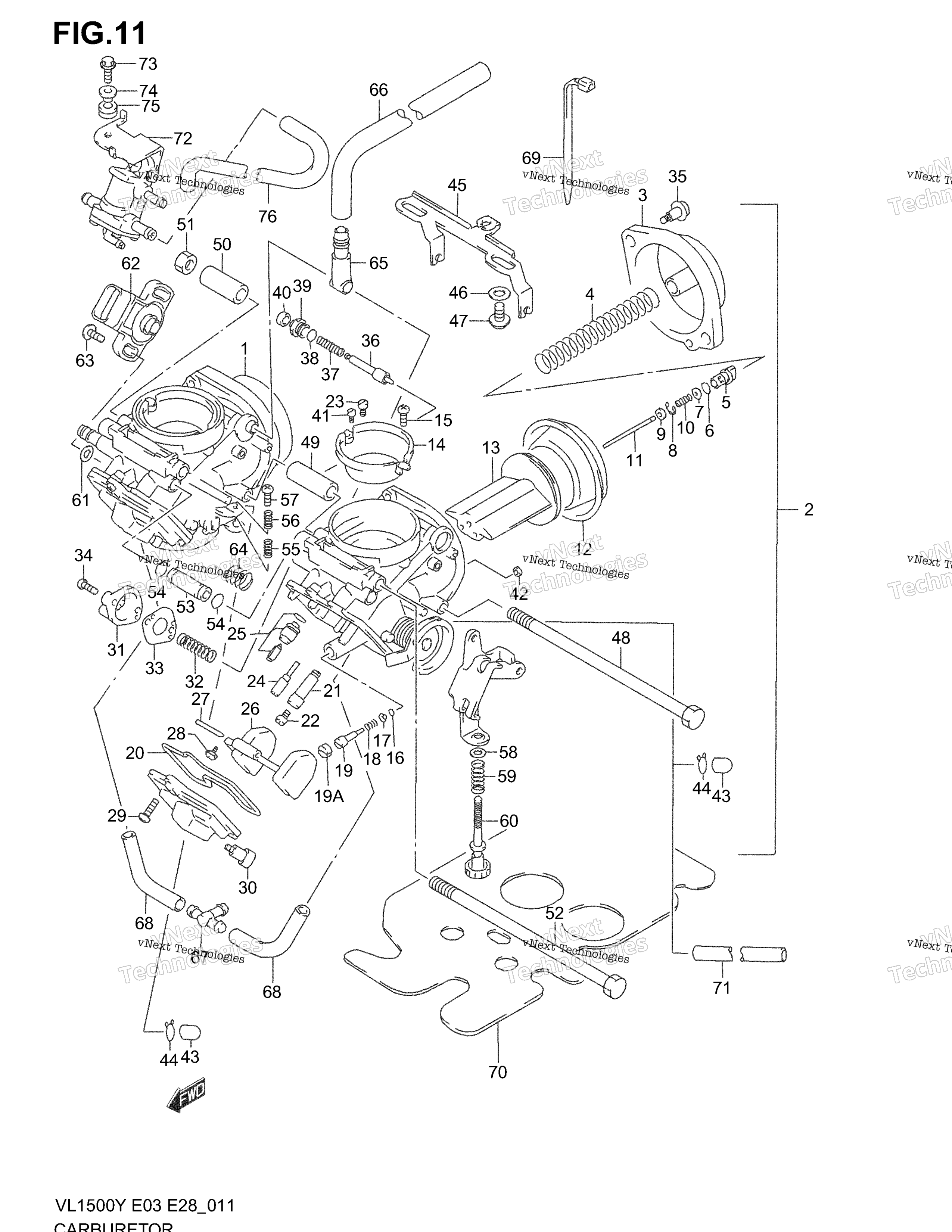

Схема карбюратора для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY, RH MODEL K1/K2/K3/K4 art. 13201-10F11-000
По запросу
1
CARBURETOR ASSY, RH MODEL W E33 art. 13201-10F41-000
По запросу
1
CARBURETOR ASSY, RH MODEL X/Y/K1/K2/K3/K4 E33 art. 13201-10F70-000
По запросу
2
CARBURETOR ASSY, LH MODEL K1/K2/K3/K4 E33; Includes Item(s) 3 - 44 art. 13202-10F71-000
По запросу
2
CARBURETOR ASSY, LH MODEL W/X/Y art. 13202-10F12-000
По запросу
2
CARBURETOR ASSY, LH MODEL W E33 art. 13202-10F41-000
По запросу
3
COVER ASSY, DIAPHRAGM art. 13502-34E00-000
По запросу
4
SPRING art. 13573-10F00-000
По запросу
5
Направляющая Suzuki art. 13418-33E00-000
По запросу
6
O-RING (D:1.9 ID:4.8) art. 09280-05004-000
По запросу
7
WASHER art. 13382-44030-000
По запросу
8
.E-RING MULTIPLE JET NOZZLE art. 13394-17E60-000
По запросу
9
RING MODEL W/X art. 13387-44030-000
По запросу
10
Пружина Suzuki art. 13481-33E00-000
По запросу
11
NEEDLE, JET (5E09-56-1) LH art. 13383-10F30-000
По запросу
11
NEEDLE, JET (5D95-56-1) RH art. 13383-10F20-000
По запросу
12
Диафрагма карбюратора Suzuki art. 13507-17C02-000
от 2 615 ₽
13
Поршень карбюратора Suzuki art. 13501-34E00-000
от 8 768 ₽
14
FUNNEL art. 13667-34E00-000
По запросу
15
SCREW art. 02112-04107-000
По запросу
16
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
17
Шайба Suzuki art. 13291-29900-000
По запросу
18
.SPRING, THROTTLE SCREW art. 13268-48700-000
По запросу
19
PLUG art. 13281-05A00-000
По запросу
19
ADJUSTER (2 1/8) LH art. 13279-33E00-000
По запросу
20
Уплотнительное кольцо Suzuki art. 13258-33E00-000
от 1 292 ₽
21
HOLDER, JET art. 13385-33E00-000
По запросу
22
JET, MAIN (112.5) RH art. 09491-22014-000
По запросу
22
JET, MAIN (110) LH art. 09491-22013-000
По запросу
23
JET, PILOT AIR (#55) art. 09491-55004-000
По запросу
24
JET, PILOT (32.5) art. 09492-32010-000
По запросу
25
VALVE ASSY, NEEDLE art. 13370-33E81-000
По запросу
26
FLOAT ASSY art. 13250-33E00-000
По запросу
27
PIN, FLOAT art. 13254-92910-000
По запросу
28
SCREW art. 13602-05A10-000
По запросу
29
SCREW art. 13603-14A00-000
По запросу
30
.SCREW,DRAIN MODEL W/X art. 13247-02340-000
По запросу
31
COVER ASSY art. 13502-10F00-000
По запросу
32
SPRING art. 13271-10F10-000
По запросу
33
Диафрагма карбюратора Suzuki art. 13480-10F01-000
По запросу
34
SCREW art. 13601-04148-000
По запросу
35
Винт Suzuki art. 13247-33E00-000
По запросу
36
PLUNGER art. 13411-05300-000
По запросу
37
SPRING art. 13417-26D00-000
По запросу
38
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
39
.HOLDER, GUIDE art. 13418-44080-000
По запросу
40
.CAP, STARTER VALVE art. 13682-31210-000
По запросу
41
JET, PILOT AIR (1.9) art. 09493-38004-000
По запросу
42
Уплотнительное кольцо Suzuki art. 13295-33010-000
от 420 ₽
43
Колпачок резиновый Suzuki art. 13274-84000-000
По запросу
44
CLIP art. 09401-06101-000
По запросу
45
LEVER art. 13413-10F00-000
По запросу
46
PACKING art. 13557-33E00-000
По запросу
47
SCREW art. 02142-0408B-000
По запросу
48
BOLT art. 13612-10F10-000
По запросу
49
PIPE art. 13685-10F20-000
По запросу
50
PIPE art. 13685-10F30-000
По запросу
51
NUT art. 13324-03010-000
По запросу
52
BOLT art. 13612-10F00-000
По запросу
53
PIPE art. 13685-10F10-000
По запросу
54
O RING art. 13246-87400-000
По запросу
55
SPRING art. 13268-96111-000
По запросу
56
SPRING art. 13271-44B00-000
По запросу
57
SCREW art. 13267-44B00-000
По запросу
58
WASHER art. 13392-78B00-000
По запросу
59
SPRING art. 13271-33C00-000
По запросу
60
ADJUST SCREW ASSY art. 13267-10F00-000
По запросу
61
WASHER art. 13663-31010-000
По запросу
62
Датчик дроссельной заслонки Suzuki art. 13580-02F01-000
По запросу
63
SCREW, SENSOR art. 13605-20C00-000
По запросу
64
SPRING art. 13573-06C10-000
По запросу
65
HOSE art. 13683-10F00-000
По запросу
66
HOSE, AIR VENT art. 13683-21E10-000
По запросу
66
HOSE ASSY MODEL W E33 art. 13245-10F40-000
По запросу
66
HOSE ASSY MODEL X/Y/K1/K2/K3/K4 E33 art. 13245-10F70-000
По запросу
67
NIPPLE E33 art. 13685-04F10-000
По запросу
68
HOSE E33 L:600!40 art. 09355-35007-600
По запросу
69
CLAMP, AIR VENT HOSE E33 art. 09407-14403-000
По запросу
70
SHEET, HEAT SHIELD E33 art. 13840-10F00-000
По запросу
71
HOSE (5X9X425) MODEL X/Y/K1/K2/K3/K4 E33 art. 13683-19B81-000
По запросу
72
VALVE, AIR VENT MODEL X/Y/K1/K2/K3/K4 E33 art. 13590-10F00-000
По запросу
73
Болт Suzuki art. 01550-0620A-000
от 326 ₽
74
WASHER MODEL X/Y/K1/K2/K3/K4 E33 art. 09169-07007-000
По запросу
75
CUSHION MODEL X/Y/K1/K2/K3/K4 E33 art. 09320-09009-000
По запросу
76
HOSE, AIR VENT (9X14X600) MODEL X/Y/K1/K2/K3/K4 E33 L:600!440 art. 09355-90145-600
По запросу
