модель 2000 года
- Модель VL1500
- Код модели VL1500

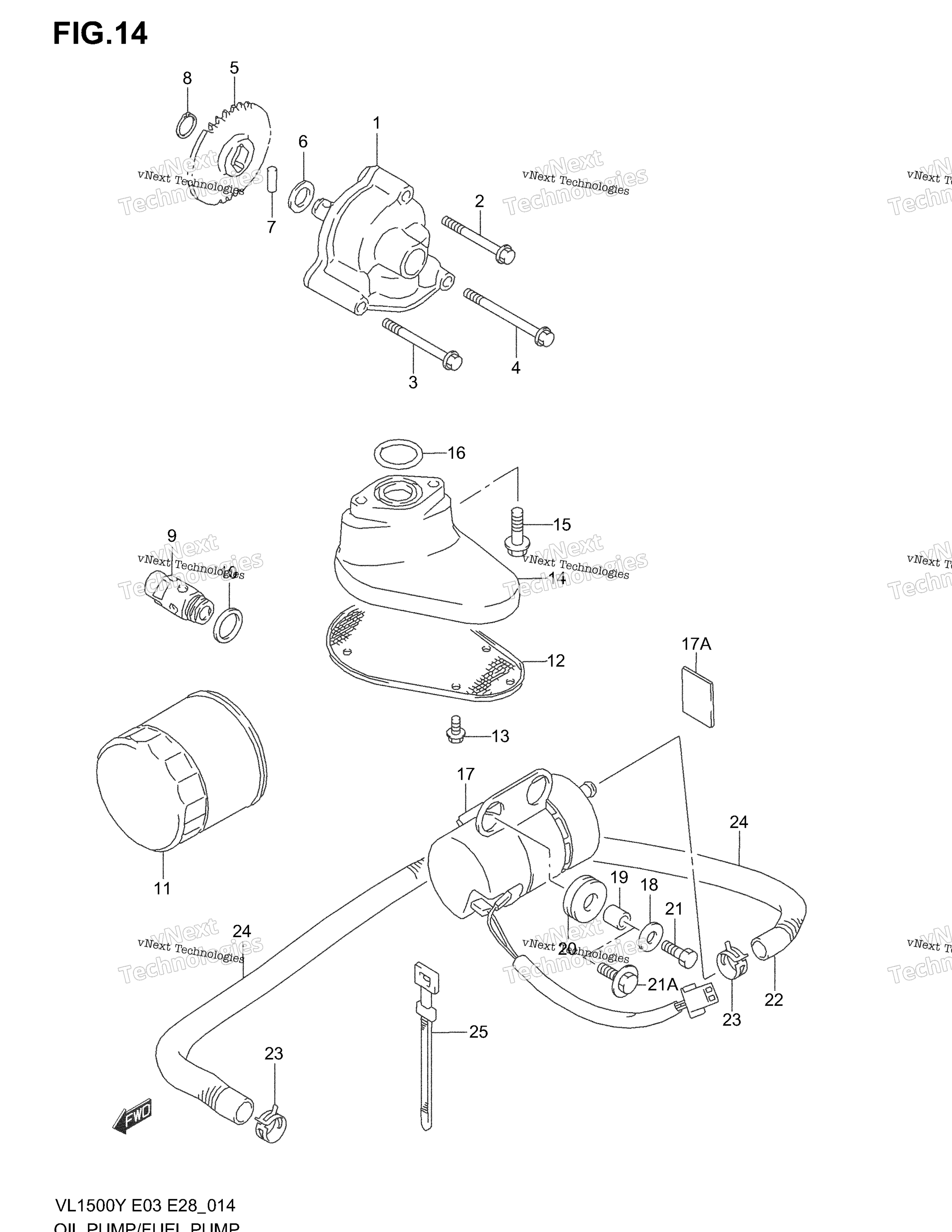

Схема масляный насос / топливный насоса для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY, OIL art. 16400-38B10-000
По запросу
2
BOLT art. 01547-0645B-000
По запросу
3
BOLT art. 01547-0655B-000
По запросу
4
BOLT art. 01547-0665B-000
По запросу
5
GEAR, OIL PUMP DRIVEN (NT:31) art. 16331-38B01-000
По запросу
6
WASHER art. 09181-12158-000
По запросу
7
PIN art. 09261-05006-000
По запросу
8
CIRCLIP art. 08331-3112A-000
По запросу
9
VALVE ASSY, OIL RELIEF art. 16440-17C20-000
По запросу
10
Прокладка Suzuki art. 09168-16002-000
По запросу
11
Фильтр масляный 16510-07J00 art. 16510-07J00-000
от 2 310 ₽
12
STRAINER, OIL art. 16520-38B10-000
По запросу
13
BOLT art. 01550-0510A-000
По запросу
14
HOLDER, OIL STRAINER art. 16525-38B10-000
По запросу
15
BOLT art. 01550-0625A-000
По запросу
16
Кльцо уплотнительное D:3.1 ID:22.7 Suzuki art. 09280-22008-000
от 221 ₽
17
CUSHION art. 61374-08010-000
По запросу
17
PUMP ASSY, FUEL art. 15100-10F01-000
По запросу
18
WASHER (6.5X20X1.2) MODEL W/X/Y art. 09160-06077-000
По запросу
19
SPACER art. 09180-06263-000
По запросу
20
CUSHION art. 09320-09009-000
По запросу
21
BOLT MODEL W/X/Y art. 01500-06207-000
По запросу
21
BOLT (6X20) MODEL K1/K2/K3/K4 art. 09116-06115-000
По запросу
22
HOSE, FUEL (PUMP & CARB) art. 15801-10F00-000
По запросу
23
CLIP (ID:11.6 H:6) art. 09401-11415-000
По запросу
24
SPRING art. 09440-14047-000
По запросу
25
CLAMP MODEL W art. 09407-18402-000
По запросу
