модель 2000 года
- Модель VL1500
- Код модели VL1500

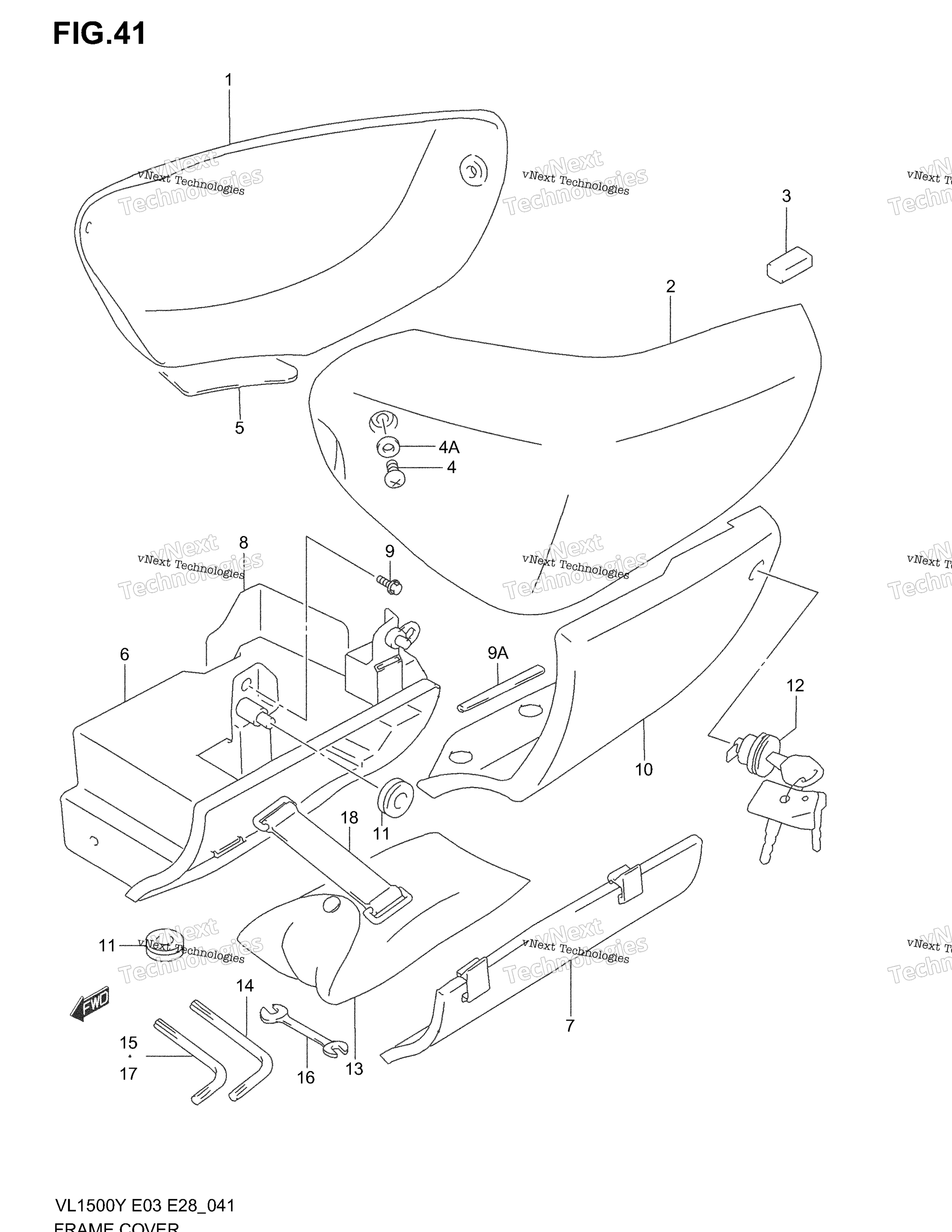

Схема крышки рамы (Model W/X) для VL1500
Схема
Детали

Номер
Наименование детали
Цена
1
COVER, FRAME RH (BLACK) FOR K7D art. 47110-10F00-019
По запросу
1
COVER, FRAME RH (YELLOW) FOR K7E art. 47110-10F00-Y4L
По запросу
1
COVER, FRAME RH (BLACK) E28 FOR M4R art. 47110-10F00-Y7L
По запросу
1
COVER, FRAME RH (BLACK) FOR E6M,M4P art. 47110-10F00-33J
По запросу
2
COVER, FRAME LH (BLACK) E28 FOR M4R art. 47210-10F00-Y7L
По запросу
2
COVER, FRAME LH (YELLOW) FOR K7E art. 47210-10F00-Y4L
По запросу
2
COVER, FRAME LH (BLACK) FOR K7D art. 47210-10F00-019
По запросу
2
COVER, FRAME LH (BLACK) FOR E6M,M4P art. 47210-10F00-33J
По запросу
3
CUSHION art. 47117-45000-000
По запросу
4
WASHER art. 09160-06094-000
По запросу
4
SCREW art. 09139-06030-000
По запросу
5
SHIELD, FRAME COVER RH art. 47166-10F00-000
По запросу
6
BODY, TOOL HOLDER art. 47431-10F00-000
По запросу
7
CAP, TOOL HOLDER art. 47432-10F00-000
По запросу
8
SHIELD, BODY art. 47436-10F00-000
По запросу
9
Болт Suzuki art. 09111-06066-000
По запросу
9
MOLDING, LH art. 47212-10F00-000
По запросу
10
COVER SET, TOOL HOLDER E33 art. 47440-10F00-000
По запросу
11
CUSHION art. 09320-08518-000
По запросу
12
LOCK SET, COVER art. 95700-07861-000
По запросу
13
TOOL ASSY art. 09800-21073-000
По запросу
14
HEXAGON SPANNER, 12 art. 09816-00139-000
По запросу
15
HEXAGON SPANNER, 4 art. 09816-00103-000
По запросу
16
SPANNER (8X10) art. 09813-00027-000
По запросу
17
SPANNER,HEXAGON (5) art. 09816-00059-000
По запросу
18
BAND, TOOL art. 09462-00067-000
По запросу
