модель 2000 года
- Модель VL1500
- Код модели VL1500

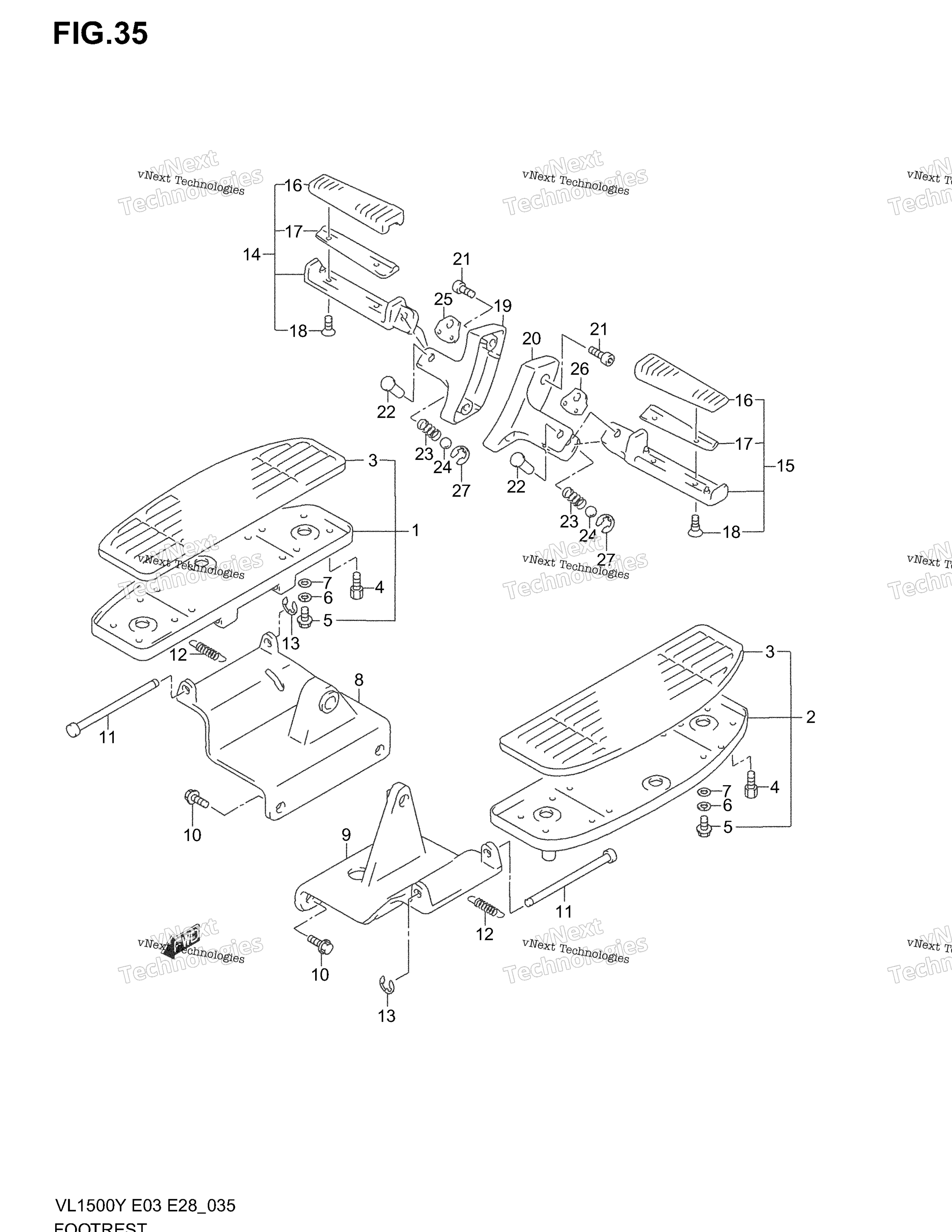

Схема подножки для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
FOOTREST ASSY, FRONT RH art. 43501-10F00-000
По запросу
2
FOOTREST ASSY, FRONT LH Includes Item(s) 3 - 7 art. 43502-10F00-000
По запросу
3
RUBBER art. 43550-10F00-000
По запросу
4
Болт Suzuki art. 43576-07D01-000
По запросу
5
BOLT art. 01550-0610A-000
По запросу
6
WASHER art. 09160-06054-000
По запросу
7
CUSHION art. 09320-10016-000
По запросу
8
BRACKET, FRONT FOOTREST RH art. 43510-10F00-000
По запросу
9
BRACKET, FRONT FOOTREST LH art. 43520-10F00-000
По запросу
10
BOLT art. 01580-1035A-000
По запросу
11
PIN,FRONT FOOTREST art. 43539-10F00-000
По запросу
12
SPRING art. 09443-11033-000
По запросу
13
Стопорное кольцо Suzuki art. 08332-1106A-000
По запросу
14
FOOTREST ASSY, PILLION RH MODEL W/X art. 43600-48E10-000
По запросу
14
FOOTREST ASSY, PILLION RH MODEL Y/K1/K2/K3/K4 art. 43600-38E01-000
По запросу
15
FOOTREST ASSY, PILLION LH MODEL Y/K1/K2/K3/K4; Includes Item(s) 16 - 18 art. 43700-38E01-000
По запросу
15
FOOTREST ASSY, PILLION LH MODEL W/X art. 43700-48E10-000
По запросу
16
RUBBER art. 43612-38A10-000
По запросу
17
PLATE, RUBBER STOP art. 43632-38A00-000
По запросу
18
SCREW art. 09127-05017-000
По запросу
19
BRACKET, PILLION FOOTREST RH MODEL Y/K1/K2/K3/K4 art. 43811-10F10-000
По запросу
20
BRACKET, PILLION FOOTREST LH MODEL W/X art. 43821-10F10-000
По запросу
21
Болт с внутренним шестигранником, 8мм Suzuki art. 09106-08165-000
По запросу
22
Штифт Suzuki art. 09208-08010-000
от 326 ₽
22
PIN MODEL W/X art. 09208-08014-000
По запросу
23
SPRING art. 09440-05005-000
По запросу
24
BALL art. 06111-07004-000
По запросу
25
PLATE, RH art. 43816-10F00-000
По запросу
26
PLATE, LH art. 43826-10F00-000
По запросу
27
Стопорное кольцо Suzuki art. 08332-1106A-000
По запросу
