модель 2000 года
- Модель VL1500
- Код модели VL1500

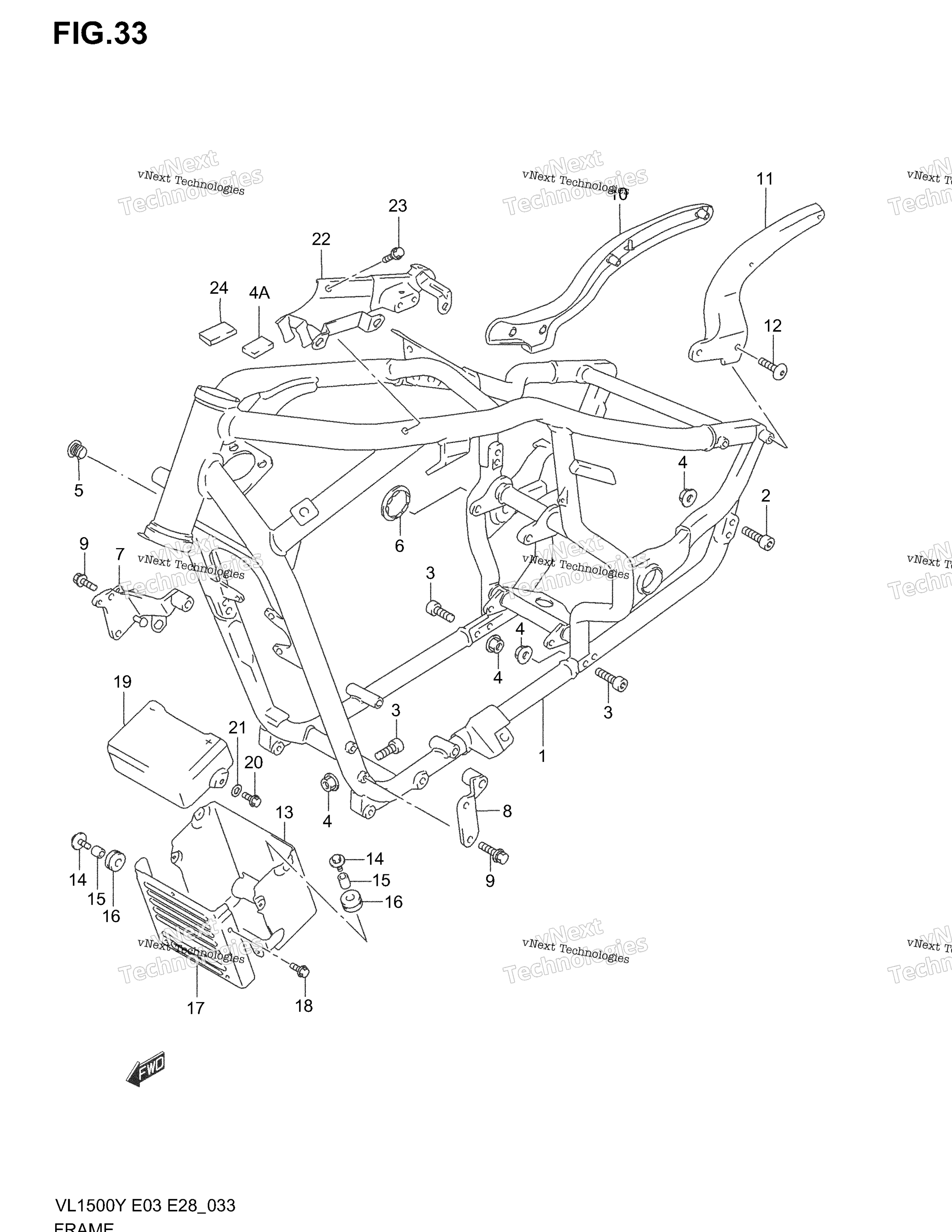

Схема рамы для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLACK) MODEL Y/K1/K2/K3/K4 art. 41100-10F20-019
По запросу
1
FRAME (BLACK) MODEL W/X art. 41100-10F01-019
По запросу
2
BOLT art. 07130-1025B-000
По запросу
3
BOLT art. 07130-1035B-000
По запросу
4
Гайка Suzuki art. 08319-3110A-000
По запросу
4
CUSHION art. 61374-08010-000
По запросу
5
CAP, FRAME HOLE art. 41898-10F01-000
По запросу
6
CAP, PIVOT RH art. 41899-10F00-000
По запросу
7
PLATE, ENGINE MOUNT RH MODEL W/X art. 41910-10F10-000
По запросу
8
PLATE, ENGINE MOUNT LH art. 41920-10F10-000
По запросу
9
BOLT art. 01580-0830A-000
По запросу
10
GRIP, FRAME HANDLE RH MODEL Y/K1/K2/K3/K4 art. 41610-10F20-000
По запросу
11
GRIP, FRAME HANDLE LH MODEL Y/K1/K2/K3/K4 art. 41620-10F20-000
По запросу
12
BOLT MODEL W art. 41629-10F00-000
По запросу
12
BOLT MODEL K2/K3/K4 art. 09139-10003-000
По запросу
13
HOLDER, BATTERY MODEL W/X art. 41540-10F01-000
По запросу
14
BOLT art. 09116-06168-000
По запросу
15
SPACER art. 09180-06261-000
По запросу
16
CUSHION art. 09320-08510-000
По запросу
17
HOLDER, BATTERY FRONT art. 41548-10F00-000
По запросу
18
SCREW art. 02142-0608A-000
По запросу
19
Крышка АКБ пластиковая Suzuki art. 41549-10F02-000
По запросу
20
BOLT MODEL Y/K1/K2/K3/K4 art. 09111-06107-000
По запросу
20
Болт Suzuki art. 01550-0612A-000
По запросу
21
WASHER art. 09169-06071-000
По запросу
22
HOLDER, ELECTRIC PARTS art. 47410-10F00-000
По запросу
23
Болт Suzuki art. 01550-0612A-000
По запросу
24
CUSHION art. 11179-45D00-000
По запросу
