модель 2000 года
- Модель VL1500
- Код модели VL1500

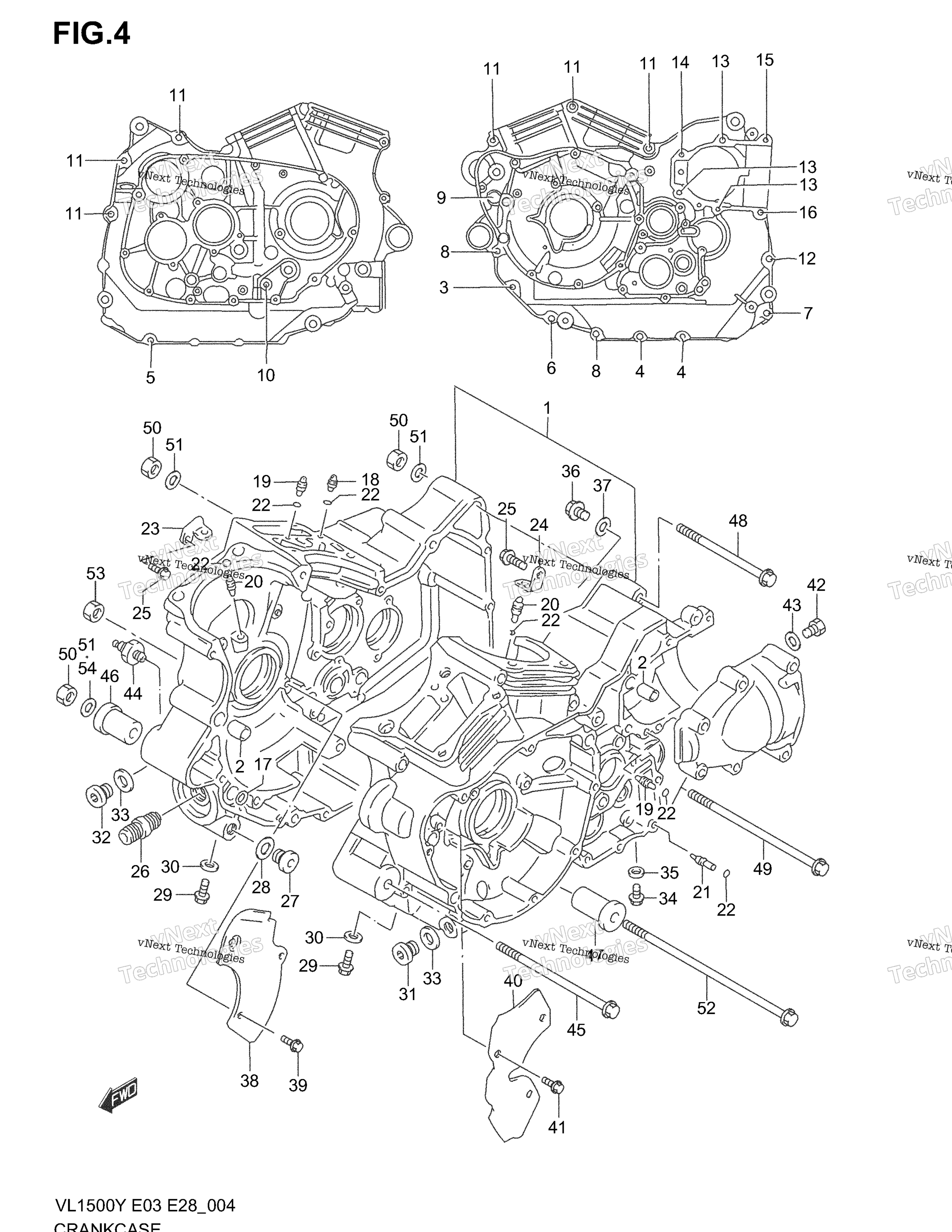

Схема картера для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET Includes Item(s) 2 - 26 art. 11300-10872-000
По запросу
2
PIN art. 09206-11017-000
По запросу
3
BOLT art. 01550-0655B-000
По запросу
4
BOLT art. 01550-0665A-000
По запросу
5
BOLT art. 01550-0685B-000
По запросу
6
Болт Suzuki art. 01550-0855A-000
По запросу
7
BOLT art. 01550-0865A-000
По запросу
8
BOLT (8X70) art. 01550-0870B-000
По запросу
9
BOLT art. 01550-0890B-000
По запросу
10
BOLT (8X115) art. 09103-08098-000
По запросу
11
BOLT (8X95) art. 09103-08164-000
По запросу
12
Болт Suzuki art. 01550-0880A-000
от 473 ₽
13
BOLT art. 01550-0840A-000
По запросу
14
BOLT art. 01550-0850B-000
По запросу
15
Болт Suzuki art. 01550-0855A-000
По запросу
16
BOLT art. 01550-0865A-000
По запросу
17
O RING (D:1.9,ID:12.6) art. 09280-12009-000
По запросу
18
JET, HEAD COOLING art. 09493-44002-000
По запросу
19
JET AIR (#14) art. 09493-28010-000
По запросу
20
JET, PISTON COOLING art. 09493-80009-000
По запросу
21
JET, MISSION art. 09493-24011-000
По запросу
22
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
23
PLATE, PISTON JET, FRONT art. 16438-38B00-000
По запросу
24
PLATE, PISTON JET, REAR art. 16439-38B00-000
По запросу
25
Болт Suzuki art. 01550-0612A-000
По запросу
26
UNION, OIL FILTER STAND art. 16591-06B01-000
По запросу
27
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
28
Прокладка Suzuki art. 09168-16002-000
По запросу
29
PLUG, OIL GALLERY art. 01550-0812A-000
По запросу
30
GASKET MODEL W/X/Y/K1 art. 09168-08015-000
По запросу
30
GASKET MODEL K2/K3/K4 art. 09168-08029-000
По запросу
31
Пробка сливная Suzuki art. 09248-14011-000
от 420 ₽
32
Пробка сливная Suzuki art. 09247-14044-000
от 473 ₽
33
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
34
PLUG, MISSION GALLERY art. 01550-0610A-000
По запросу
35
GASKET (5.8X13X1.2) MODEL X/Y/K1/K2/K3/K4 art. 09168-06023-000
По запросу
35
GASKET (5.8X11X1.2) MODEL W art. 09168-06024-000
По запросу
36
Болт масляной магистрали Suzuki art. 09247-12006-000
от 368 ₽
37
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
38
PLATE, OIL SEPARATOR art. 11521-38B01-000
По запросу
39
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
40
PLATE, OIL SEPARATOR FRONT art. 11522-10F00-000
По запросу
41
Болт Suzuki art. 01547-0612B-000
По запросу
42
Пробка сливная Suzuki art. 09247-12106-000
от 421 ₽
43
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
44
SWITCH, OIL PRESSURE art. 37820-33D10-000
По запросу
45
BOLT (10X205) art. 09103-10145-000
По запросу
46
SPACER MODEL W/X art. 11621-10F00-000
По запросу
46
SPACER MODEL Y/K1/K2/K3/K4 art. 11621-10F10-000
По запросу
47
SPACER (L:27) art. 11610-20C00-000
По запросу
48
BOLT (10X140) art. 09103-10119-000
По запросу
49
BOLT (10X160) art. 09103-10278-000
По запросу
50
Гайка Suzuki art. 08319-3110A-000
По запросу
51
WASHER MODEL W art. 08322-0110A-000
По запросу
52
BOLT (10X260) art. 09103-10226-000
По запросу
53
NUT art. 09159-10047-000
По запросу
54
WASHER, FRONT LOW (10.5X20X3.2) MODEL Y/K1/K2/K3/K4 art. 09160-10502-000
По запросу
