модель 2009 года
- Модель VLR1800
- Код модели VLR1800

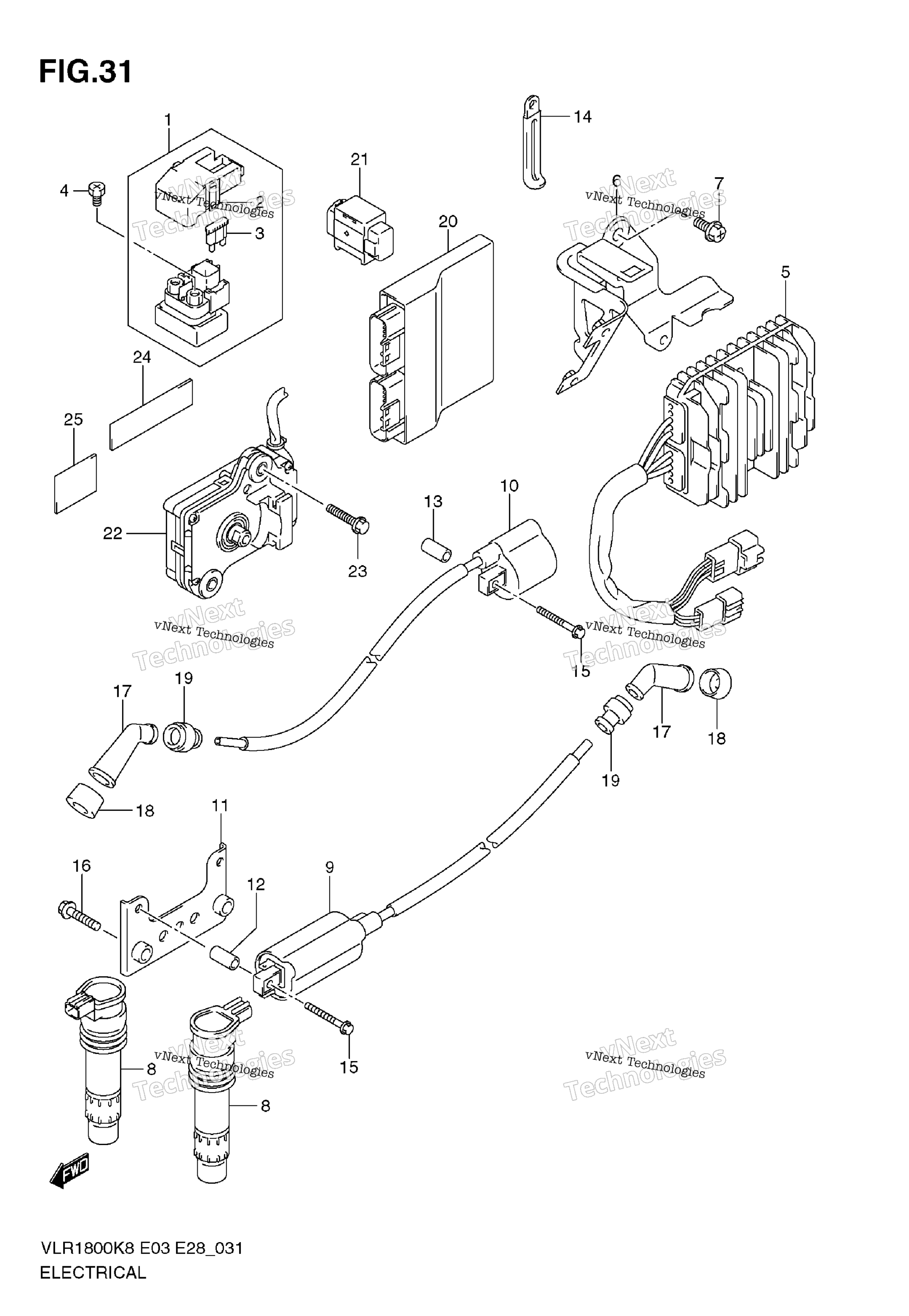

Схема электрооборудования для VLR1800
Схема
Детали
Номер
Наименование детали
Цена
1
RELAY ASSY, STARTING MOTOR Includes Item(s) 2 - 3 art. 31800-06G11-000
По запросу
2
COVER art. 31861-47E00-000
По запросу
3
FUSE (30A) art. 09481-30101-000
По запросу
4
BOLT, STARTING MOTOR (6X8) art. 09128-06013-000
По запросу
5
Выпрямитель тока Suzuki art. 32800-10G20-000
По запросу
6
BRACKET, RECT FTG art. 32830-22H00-000
По запросу
7
BOLT, RECT FTG BRKT art. 01550-0812A-000
По запросу
8
Катушка зажигания Suzuki art. 33410-35F11-000
от 13 713 ₽
9
COIL ASSY, IGNITION FRONT art. 33420-26F10-000
По запросу
10
COIL ASSY, IGNITION REAR art. 33410-22H00-000
По запросу
11
BRACKET, IGNITION COIL art. 33414-22H00-000
По запросу
12
SPACER, IGNITION FRONT 6.4X10X18 art. 09180-06195-000
По запросу
13
SPACER, IGNITION REAR 6.2X12X16 art. 09180-06198-000
По запросу
14
CLAMP (L:80) FOR RECTIFIER art. 09404-06036-000
По запросу
15
BOLT, IGNITION COIL art. 01547-0535A-000
По запросу
16
BOLT, IGNITION COIL BRKT art. 01550-0625A-000
По запросу
17
колпачок свечной Suzuki 33510-20E00 art. 33510-20E00-000
По запросу
18
Сальник свечного колпачка Suzuki art. 33541-47D00-000
от 725 ₽
19
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
20
CONTROL, UNIT, FI art. 32920-22H11-000
По запросу
20
CONTROL, UNIT, FI E33 art. 32920-22H20-000
По запросу
21
Топливный датчик 33960-06G10 art. 33960-06G10-000
от 8 211 ₽
22
ACTUATOR ASSY, EXHAUST CONTROL art. 33970-41G01-000
По запросу
23
BOLT, ACTUATOR art. 01560-0625A-000
По запросу
24
PROTECTOR (20X80X1.0) art. 33652-26E00-000
По запросу
25
TAPE, HARNESS (28X50X0.13) art. 36611-16G00-000
По запросу
