модель 2009 года
- Модель VLR1800
- Код модели VLR1800

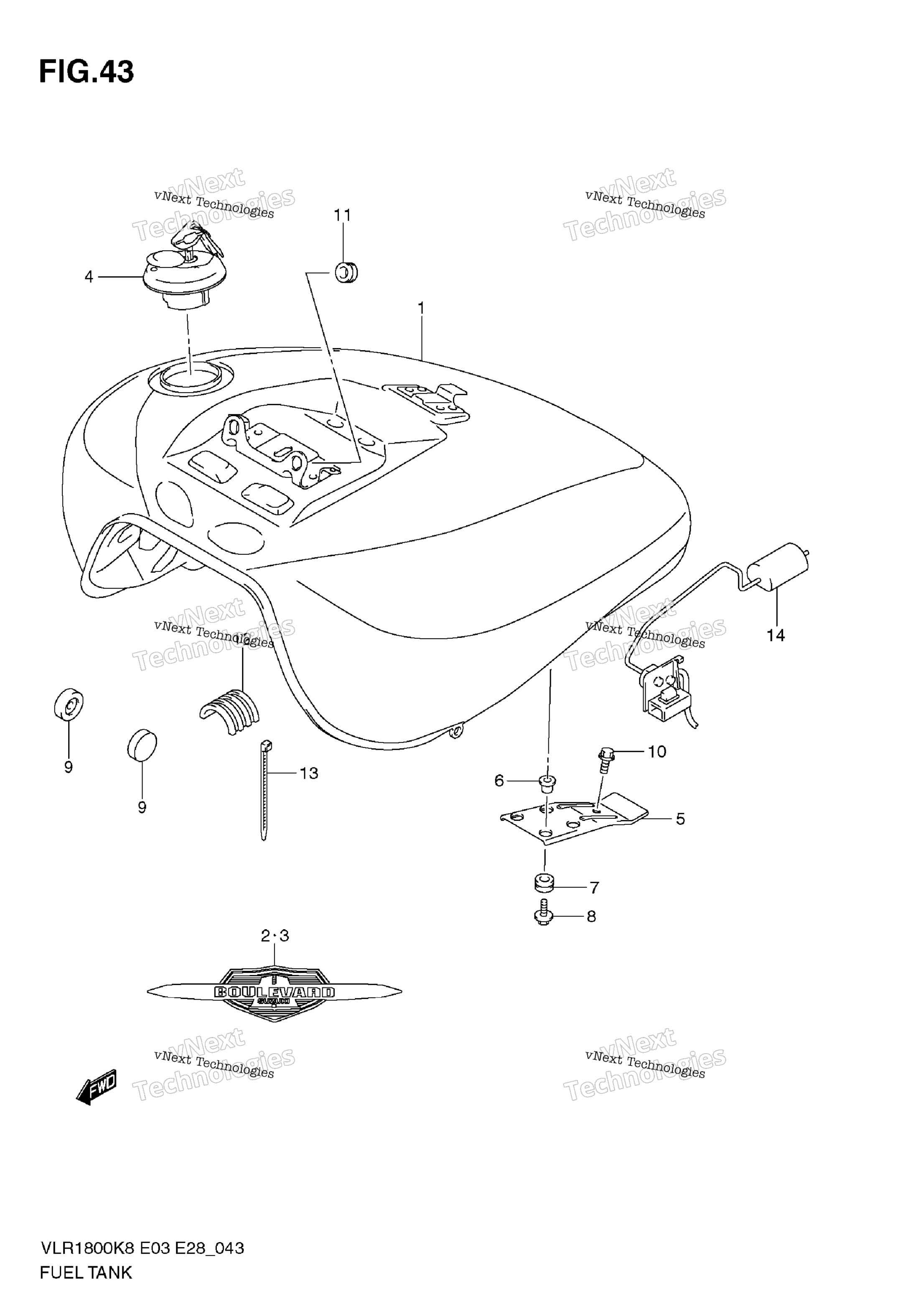

Схема топливного бака (Vlr1800k8/K9) для VLR1800
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (RED) MODEL K8 E3,E28 art. 44110-22H60-13L
По запросу
1
TANK ASSY, FUEL (BLUE) MODEL K9 E3,E28 art. 44100-22H00-YKZ
По запросу
1
TANK ASSY, FUEL (BLACK) E33 art. 44100-22H20-YAY
По запросу
1
TANK ASSY, FUEL (RED) MODEL K8 E33 art. 44100-22H20-YMK
По запросу
1
TANK ASSY, FUEL (BLUE) MODEL K9 E33 art. 44100-22H20-YKZ
По запросу
1
TANK ASSY, FUEL (BLACK) E3,E28 art. 44100-22H31-YAY
По запросу
2
EMBLEM, RH art. 68111-22H00-000
По запросу
3
EMBLEM, LH art. 68121-22H00-000
По запросу
4
CAP SET, FUEL TANK E33 art. 44200-41841-000
По запросу
4
CAP SET, FUEL TANK E3,E28 art. 44200-41831-000
По запросу
5
BRACKET, REAR art. 44530-22H00-000
По запросу
6
WASHER (6.3X17X1.6) art. 09169-06062-000
По запросу
7
CUSHION art. 09320-08527-000
По запросу
8
BOLT art. 09116-06192-000
По запросу
9
Кольцо уплотнительное Suzuki 09329-10026 art. 09329-10026-000
По запросу
10
BOLT, REAR art. 01550-0812A-000
По запросу
11
CUSHION, TANK COVER art. 09320-08509-000
По запросу
12
CUSHION, TANK SIDE art. 44541-22H00-000
По запросу
13
CLAMP art. 09407-30402-000
По запросу
14
GAUGE ASSY, FUEL LEVEL art. 34810-22H00-000
По запросу
