модель 2009 года
- Модель VLR1800
- Код модели VLR1800

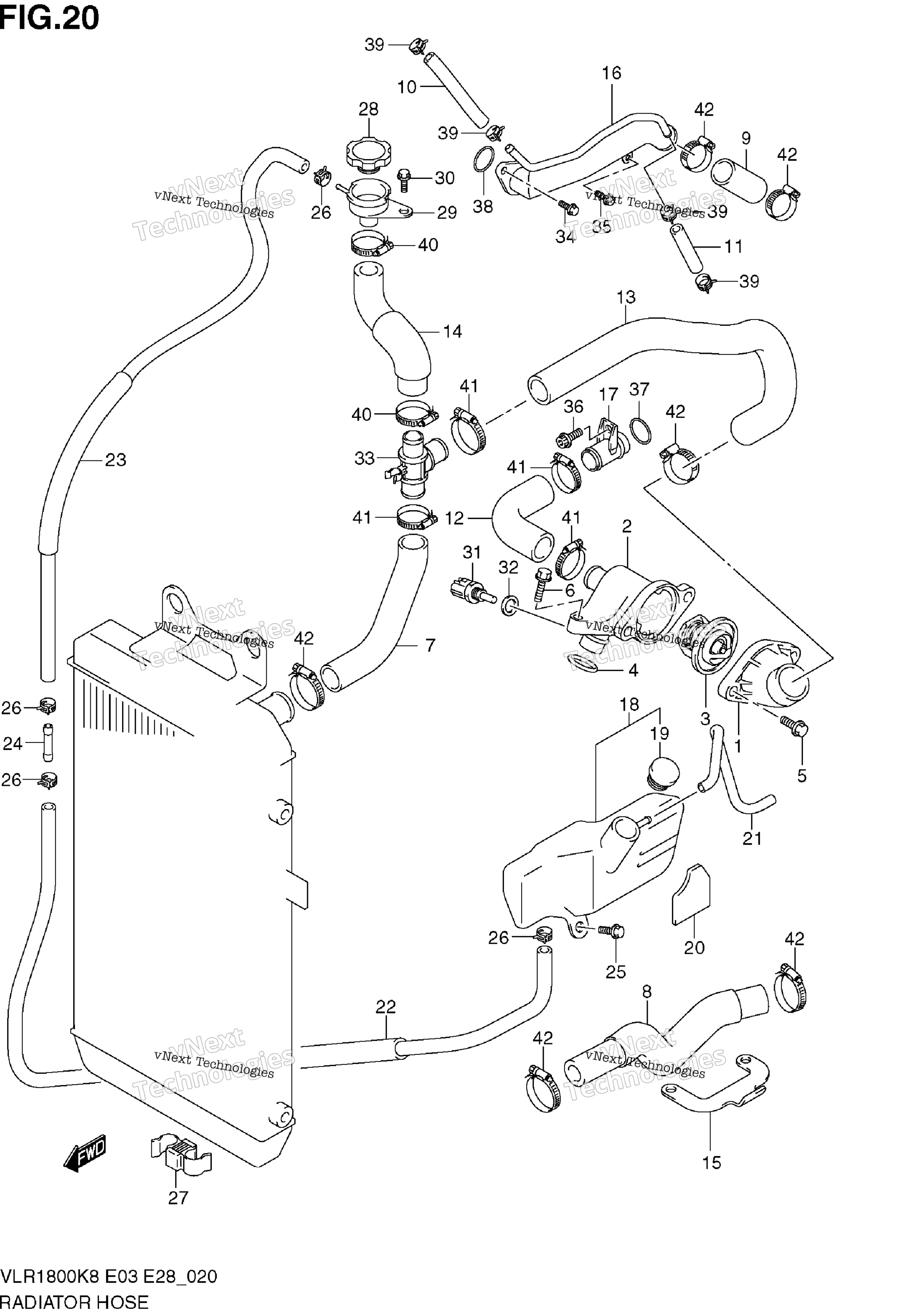

Схема шланга радиатора для VLR1800
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, THERMOSTAT art. 17661-48G10-000
По запросу
2
CONNECTOR, THERMOSTAT INLET art. 17662-48G00-000
По запросу
3
Термостат Suzuki art. 17670-06G51-000
По запросу
4
Уплотнительное кольцо Suzuki art. 09280-18009-000
По запросу
5
Болт Suzuki art. 01550-0620A-000
от 326 ₽
6
BOLT art. 01547-0625A-000
По запросу
7
HOSE, RADIATOR INLET art. 17851-22H00-000
По запросу
8
HOSE, RADIATOR OUTLET art. 17852-22H00-000
По запросу
9
HOSE, CYLINDER INLET art. 17853-48G00-000
По запросу
10
HOSE, WATER BYPASS UPPER art. 17854-48G00-000
По запросу
11
HOSE, WATER BYPASS LOWER art. 17855-48G00-000
По запросу
12
HOSE, REAR CYL HEAD OUTLET art. 17856-48G00-000
По запросу
13
HOSE, THERMOSTAT OUTLET art. 17857-22H00-000
По запросу
14
HOSE, CONDUCTION art. 17858-22H00-000
По запросу
15
BRACKET art. 17859-48G00-000
По запросу
16
PIPE, CYL WATER INLET art. 17860-48G00-000
По запросу
17
UNION,CONNECTOR HOSE art. 17890-06G20-000
По запросу
18
TANK ASSY, RESERVOIR Includes Item(s) 19 art. 17910-22H00-000
По запросу
19
Крышка расширительного бачка Suzuki art. 17931-02FA0-000
от 882 ₽
20
CUSHION art. 17912-22H00-000
По запросу
21
HOSE, TANK OVERFLOW art. 17982-22H00-000
По запросу
22
HOSE, TANK INLET NO.1 art. 17981-22H00-000
По запросу
23
HOSE, TANK INLET NO.2 art. 17981-22H10-000
По запросу
24
JOINT, HOSE art. 09364-06005-000
По запросу
25
BOLT (6X12) art. 09111-06085-000
По запросу
26
CLIP art. 09401-08411-000
По запросу
27
CLAMP art. 09408-00224-000
По запросу
28
CAP art. 17730-12C30-000
По запросу
29
CONDUCTION art. 17791-24D00-000
По запросу
30
Болт Suzuki art. 01550-0620A-000
от 326 ₽
31
Датчик температуры Suzuki art. 13650-49X00-000
от 7 854 ₽
32
Прокладка Suzuki art. 09168-12017-000
от 263 ₽
33
JOINT, 3 WAY art. 17891-48G00-000
По запросу
34
BOLT art. 09103-06274-000
По запросу
35
BOLT art. 09103-06280-000
По запросу
36
BOLT art. 07130-0612A-000
По запросу
37
Уплотнительное кольцо Suzuki art. 09280-18009-000
По запросу
38
O RING art. 09280-26005-000
По запросу
39
CLIP art. 09401-12414-000
По запросу
40
CLAMP art. 09402-28513-000
По запросу
41
CLAMP art. 09402-32512-000
По запросу
42
CLAMP art. 09402-38512-000
По запросу
