модель 2009 года
- Модель VLR1800
- Код модели VLR1800

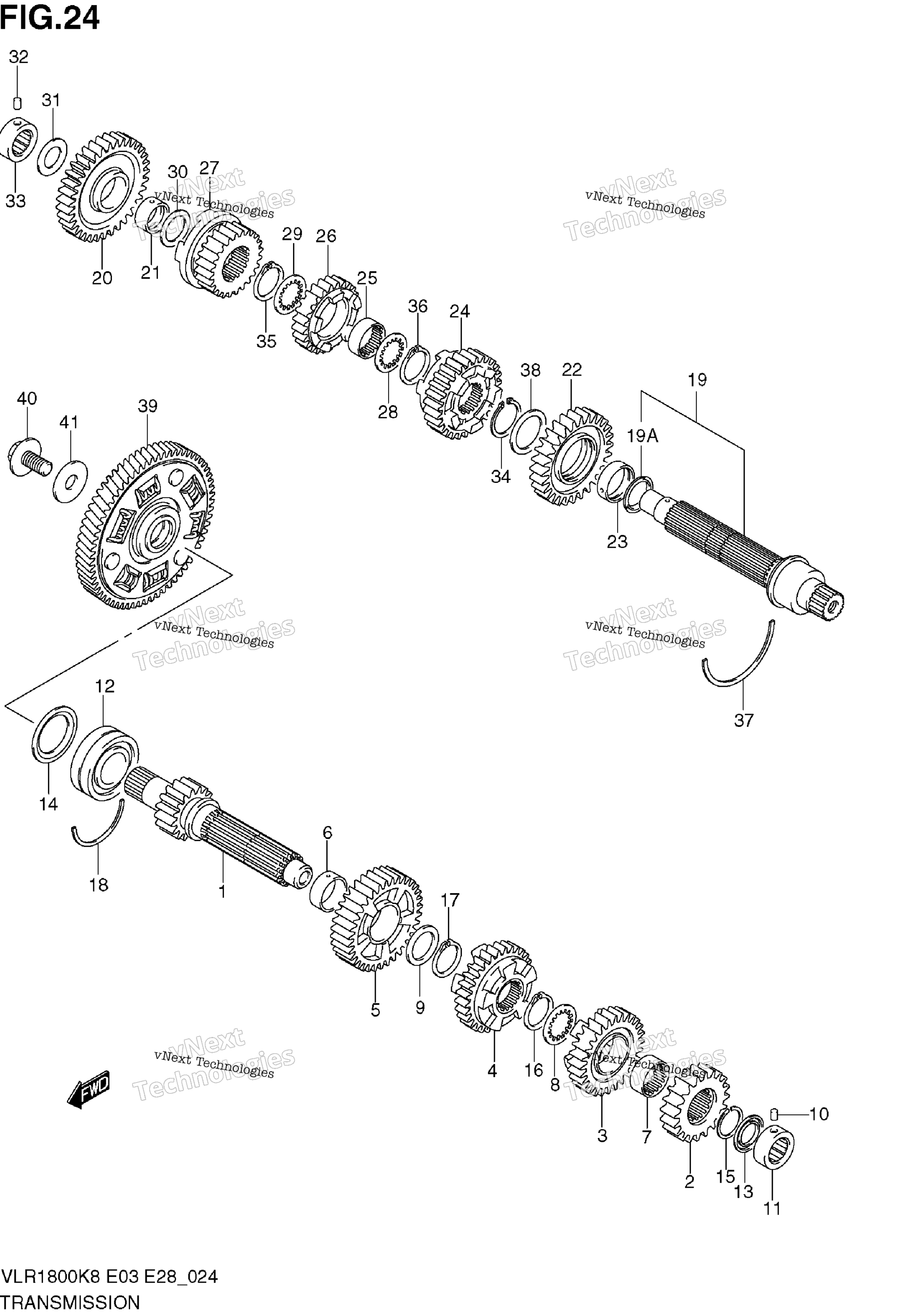

Схема трансмиссии для VLR1800
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, CNTR (NT:16) art. 24121-48G10-000
По запросу
2
GEAR, 2ND DRIVE (NT:20) art. 24221-48G10-000
По запросу
3
GEAR, 3RD DRIVE (NT:28) art. 24231-48G00-000
По запросу
4
GEAR, 4TH DRIVE (NT:29) art. 24241-48G00-000
По запросу
5
GEAR, 5TH DRIVE (NT:35) art. 24251-48G00-000
По запросу
6
BUSH, 5TH DRIVE GEAR art. 24252-24F10-000
По запросу
7
Втулка Suzuki art. 24262-24F10-000
от 2 615 ₽
8
LOCK WASHER (27X36X2.5) art. 09167-27003-000
По запросу
9
WASHER, 5TH DRIVE GEAR 27X36X2.5 art. 09181-27014-000
По запросу
10
PIN, CNTR SHAFT BRG, L 6X10 art. 09261-06003-000
По запросу
11
BEARING, CNTR SHAFT, L 20X34X13.5 art. 09263-20087-000
По запросу
12
BEARING, CNTR SHAFT, R art. 09267-25012-000
По запросу
13
SEAL,OIL (20X31.2X2.7) art. 09285-20006-000
По запросу
14
SEAL, COUNTER SHAFT, R art. 09285-34011-000
По запросу
15
CIRCLIP, 2ND DRIVE GEAR art. 09380-27004-000
По запросу
16
CIRCLIP, 3RD DRIVE GEAR art. 09380-27006-000
По запросу
17
CIRCLIP, 5TH DRIVE GEAR art. 09380-27006-000
По запросу
18
C-RING art. 09390-62012-000
По запросу
19
RING, DRIVE SHAFT FRICT art. 24136-48G01-000
По запросу
19
SHAFT, DRIVE Includes Item(s) 19A art. 24130-48G01-000
По запросу
20
GEAR, 1ST DRIVEN (NT:35) art. 24311-48G00-000
По запросу
21
BUSH, 1ST DRIVEN GEAR art. 24312-24F10-000
По запросу
22
GEAR, 2ND DRIVEN (NT:28) art. 24321-48G01-000
По запросу
23
BUSH, 2ND DRIVEN GEAR art. 24322-48G00-000
По запросу
24
GEAR, 3RD DRIVEN (NT:27) art. 24331-48G00-000
По запросу
25
BUSH, 4TH DRIVEN GEAR art. 24332-24F10-000
По запросу
26
GEAR, 4TH DRIVEN (NT:24) art. 24341-48G00-000
По запросу
27
GEAR, 5TH DRIVEN (NT:24) art. 24351-48G00-000
По запросу
28
WASHER, 4TH DRIVEN GEAR art. 09167-30008-000
По запросу
29
WASHER, 4TH DRIVEN GEAR art. 09167-30008-000
По запросу
30
WASHER, 1ST DRIVEN GEAR 20X34X1.0 art. 09181-20251-000
По запросу
31
WASHER, 1ST DRIVEN GEAR 24X34X1.0 art. 09181-24005-000
По запросу
32
PIN, DRIVE SHAFT BRG, R 6X10 art. 09261-06003-000
По запросу
33
BEARING, DRIVE SHAFT, R art. 09263-20087-000
По запросу
34
CIRCLIP, 2ND DRIVEN GEAR art. 09380-30009-000
По запросу
35
CIRCLIP, 4TH DRIVEN GEAR, R art. 09380-30009-000
По запросу
36
CIRCLIP, 4TH DRIVEN GEAR, L art. 09380-30009-000
По запросу
37
C RING, DRIVE SHAFT BRG, L art. 09390-80004-000
По запросу
38
WASHER, 2ND DRIVEN GEAR art. 08211-30403-000
По запросу
39
GEAR ASSY, PRIMARY DRIVEN NT:58 art. 21200-22830-000
По запросу
40
BOLT, PRIMARY DRIVEN GEAR 12X24 art. 09103-12084-000
По запросу
41
WASHER, PRIMARY DRIVEN 12X35X2.0 art. 09160-12045-000
По запросу
