модель 2009 года
- Модель VLR1800
- Код модели VLR1800

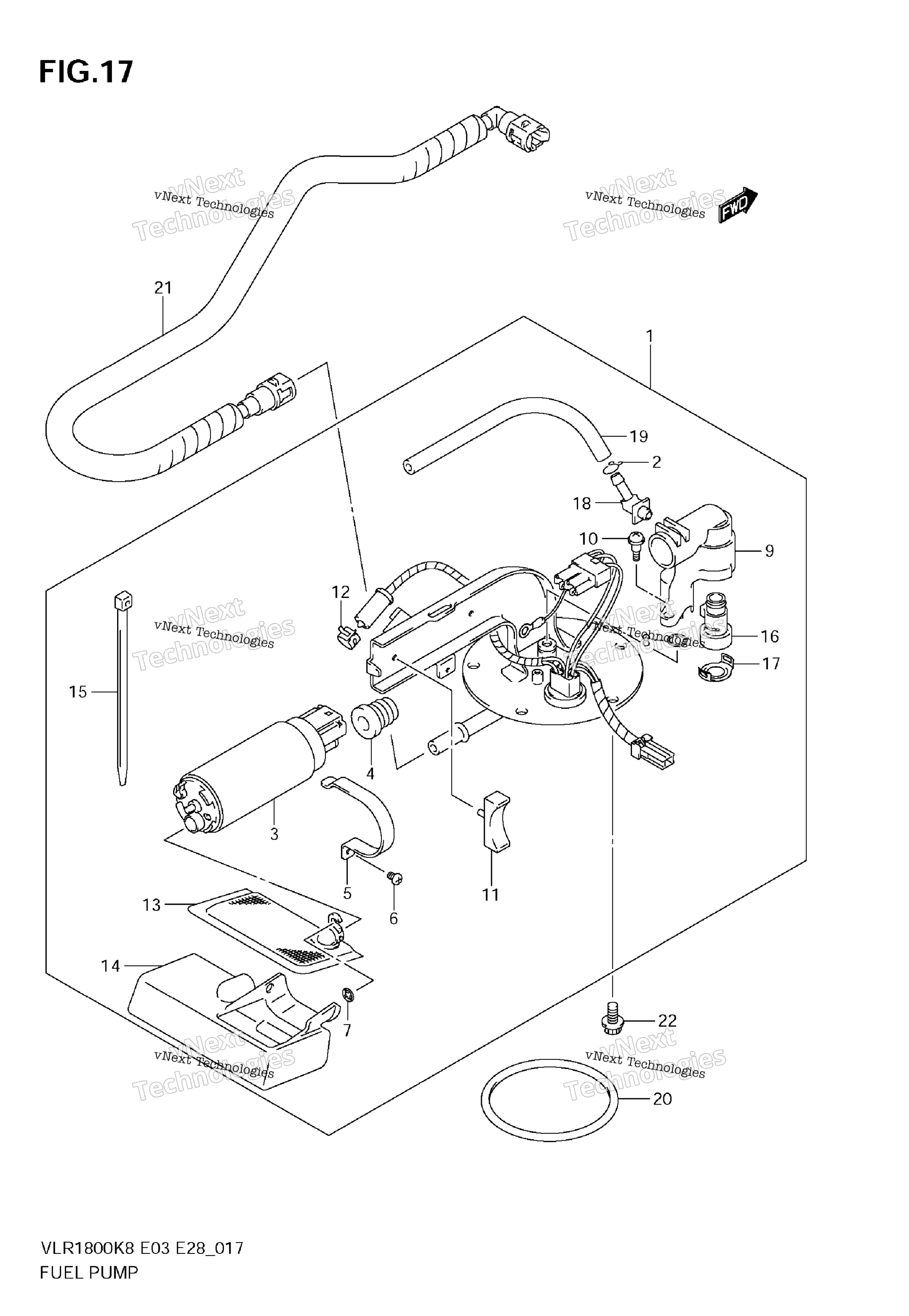

Схема топливного насоса для VLR1800
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY, FUEL Includes Item(s) 2 - 19 art. 15100-22H01-000
По запросу
2
CLIP art. 13693-24F00-000
По запросу
3
PUMP art. 15110-48G00-000
По запросу
4
INSULATOR art. 15114-48G01-000
По запросу
5
HOLDER art. 15115-14G00-000
По запросу
6
SCREW art. 15116-48G00-000
По запросу
7
PLATE art. 15119-14G00-000
По запросу
8
O RING art. 15125-48G00-000
По запросу
9
ADAPTER art. 15131-48G00-000
По запросу
10
SCREW art. 15135-48G00-000
По запросу
11
INSULATOR art. 15141-48G00-000
По запросу
12
CLAMP art. 15175-48G00-000
По запросу
13
FILTER art. 15420-22H00-000
По запросу
14
COVER art. 15425-22H00-000
По запросу
15
BAND art. 15426-48G00-000
По запросу
16
REGULATOR art. 15610-48G00-000
По запросу
17
CLIP art. 15613-48G00-000
По запросу
18
JOINT art. 15614-48G00-000
По запросу
19
HOSE art. 15615-48G00-000
По запросу
20
Уплотнительное кольцо Suzuki art. 15201-35F00-000
По запросу
21
HOSE art. 15810-22H01-000
По запросу
22
BOLT art. 07120-0612A-000
По запросу
