модель 2009 года
- Модель VLR1800
- Код модели VLR1800

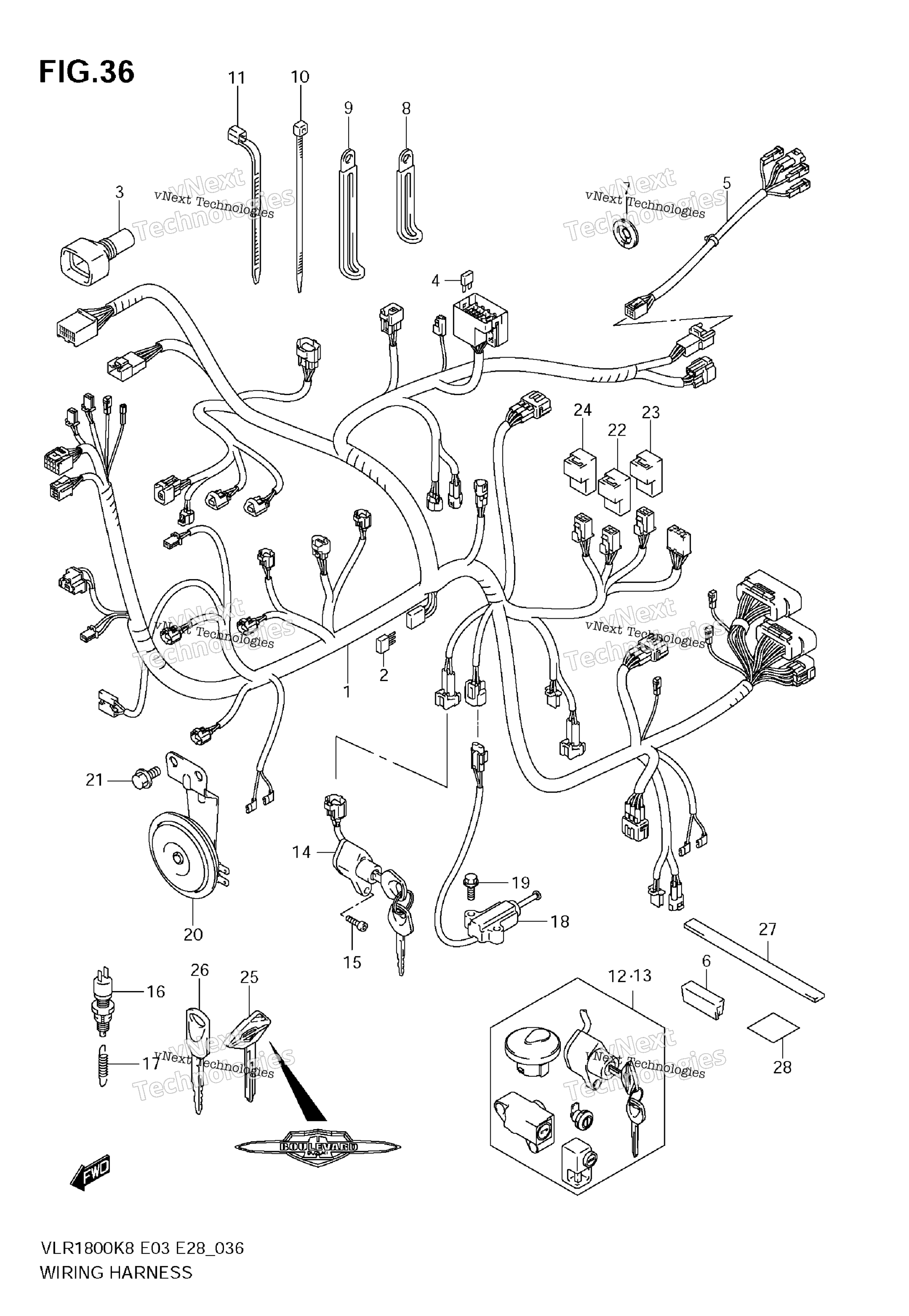

Схема жгута проводов для VLR1800
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING E33; Includes Item(s) 2 - 4 art. 36610-22H40-000
По запросу
1
HARNESS, WIRING art. 36610-22H30-000
По запросу
2
DIODE art. 36611-38A10-000
По запросу
3
.COVER,SPEEDOMETER COUPLER art. 36618-33E00-000
По запросу
4
FUSE (10A) art. 09481-10501-000
По запросу
4
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
5
WIRE, REAR COMB art. 36858-22H00-000
По запросу
6
PROTECTOR art. 47613-23H00-000
По запросу
7
GROMMET, RR COMB LEAD art. 09308-10005-000
По запросу
8
CLAMP (L:45) art. 09404-06429-000
По запросу
9
CLAMP (L:80) art. 09404-08422-000
По запросу
9
CLAMP (L:45) art. 09404-08211-000
По запросу
10
CLAMP (L:145) art. 09407-14407-000
По запросу
11
CLAMP (L:235) art. 09407-25401-000
По запросу
11
CLAMP (L:190) art. 09407-19401-000
По запросу
11
CLAMP (L:165) art. 09407-18402-000
По запросу
12
LOCK SET art. 37000-22881-000
По запросу
13
LOCK SET E33; Includes Item(s) 14 art. 37000-22890-000
По запросу
14
SWITCH ASSY, IGNITION art. 37110-22H30-000
По запросу
15
BOLT, IGNITION SWITCH art. 07130-0616B-000
По запросу
16
Датчик стоп-сигнала Suzuki art. 37740-24A00-000
от 1 796 ₽
17
SPRING, STOP LAMP SWITCH art. 09443-06077-000
По запросу
18
SWITCH ASSY, SIDE STAND art. 37840-22H01-000
По запросу
19
SCREW, SIDE STAND SWITCH art. 01550-0625A-000
По запросу
20
HORN ASSY art. 38500-22H00-000
По запросу
21
BOLT, HORN art. 01550-0612B-000
По запросу
22
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
23
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
24
RELAY ASSY, HEADLAMP art. 38740-24A00-000
По запросу
25
KEY, BLANK BOULEVARD OPT art. 37146-10F00-000
По запросу
26
KEY, BLANK OPT art. 37146-48E10-000
По запросу
27
PROTECTOR (10X90X1.0) art. 94612-01H00-000
По запросу
28
PROTECTOR (20X20X1.0) art. 44534-24F00-000
По запросу
