модель 2000 года
- Модель RT100
- Код модели RT100 (RT100M)

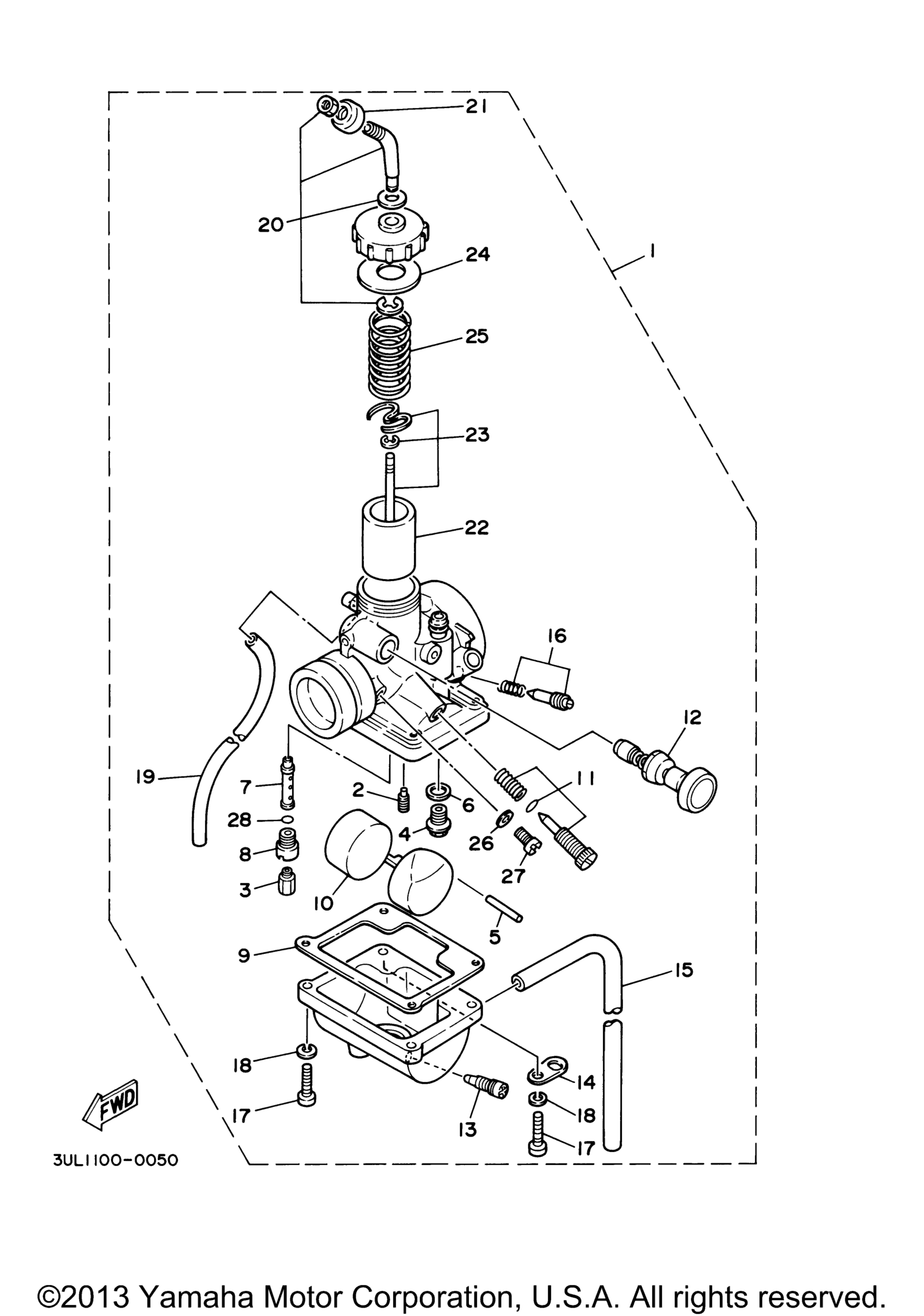

Схема карбюратора для RT100 (RT100M)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly 1 art. 3UL-14101-01-00
По запросу
2
. Jet, Pilot (#17.5) art. 260-14142-17-00
По запросу
3
. Jet, Main (#135) AP art. 137-14143-27-00
По запросу
3
. Jet, Main (#145) AP art. 137-14143-29-A0
По запросу
3
. Jet, Main (#140) STD art. 137-14143-28-A0
По запросу
4
. Needle Valve Assembly art. 353-14190-15-00
По запросу
5
Штифт поплавка Yamaha art. 127-14186-00-00
По запросу
6
. Washer, Needle Valve art. 127-14195-00-00
По запросу
7
. Nozzle, Main art. 2F5-14141-36-00
По запросу
8
. Holder art. 2N4-14145-00-00
По запросу
9
. .Gasket, Float Chamber art. 304-14184-00-00
По запросу
10
. Float art. 4NR-14185-00-00
По запросу
11
. Throttle Screw Set art. 3UL-14103-00-00
По запросу
12
. Plunger, Starter art. 4U5-14171-00-00
По запросу
13
Пробка сливная art. 12R-14191-00-00
По запросу
14
. Plate art. 132-14146-00-00
По запросу
15
. Pipe art. 23F-14197-00-00
По запросу
16
. Air Screw Set art. 25V-14104-00-00
По запросу
17
. Screw, Pan Head art. 98580-04014-00
По запросу
18
Шайба Yamaha art. 92990-04100-00
от 168 ₽
19
. .Pipe art. 90445-05N13-00
По запросу
20
. .Cable Adjust Screw Set art. 10X-14106-00-00
По запросу
21
. Cap art. 3X3-14169-00-00
По запросу
22
. Valve, Throttle 1 art. 53V-14112-20-00
По запросу
23
. Needle Set art. 3UL-1490J-00-00
По запросу
24
. Gasket art. 193-14126-00-00
По запросу
25
. Spring, Throttle Valve art. 3X3-14131-00-00
По запросу
26
. Washer art. 584-14956-00-00
По запросу
27
. Plug, Screw art. 2F5-14115-00-00
По запросу
28
. O-Ring art. 214-14147-00-00
По запросу
