модель 2000 года
- Модель RT100
- Код модели RT100 (RT100M)

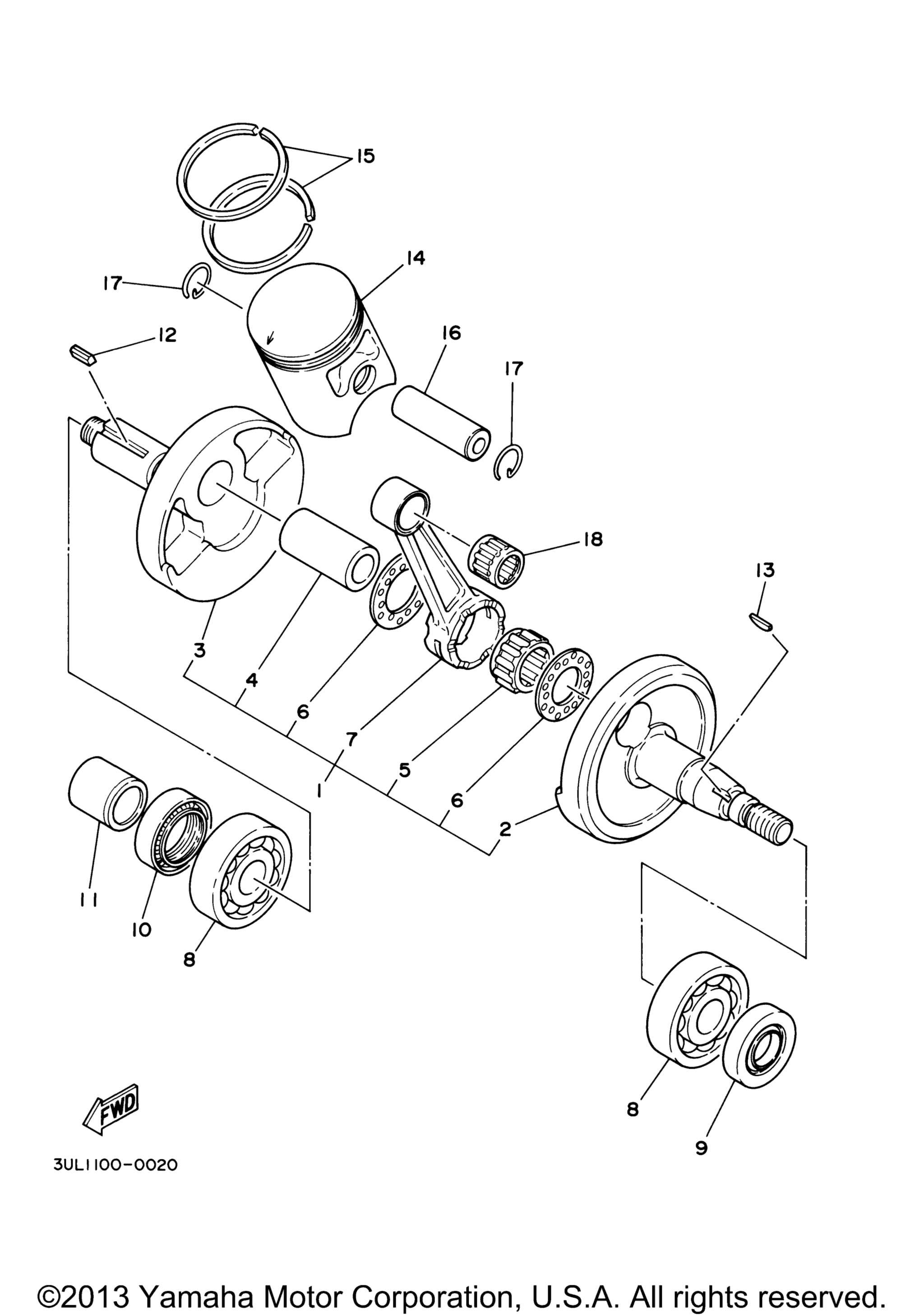

Схема коленчатого вала - Piston для RT100 (RT100M)
Схема
Детали

Номер
Наименование детали
Цена
1
Crankshaft Assembly art. 558-11400-00-00
По запросу
2
. Crank 1 art. 558-11412-00-00
По запросу
3
. Crank 2 art. 558-11422-00-00
По запросу
4
. Pin, Crank 1 art. 5E2-11681-00-00
По запросу
5
. Bearing art. 93310-422E7-00
По запросу
6
. Washer art. 90209-22071-00
По запросу
7
. Rod, Connecting art. 1M7-11651-00-00
По запросу
8
Подшипник Yamaha art. 93306-30421-00
от 490 ₽
Аналог
Подшипник КПП / балансирного вала Yamaha Grizzly / Rhino /Viking 450/500/550/700 07-16 г.в
art. 6304C3
750 ₽
Требуется 2 шт.
Подписаться
9
Сальник Yamaha art. 93102-20447-00
от 1 029 ₽
10
Oil Seal, Sw-Type (93103-28100) art. 93103-28011-00
По запросу
11
Collar art. 90387-20175-00
По запросу
12
Шпонка Yamaha art. 90282-05005-00
По запросу
13
Key, Woodruff art. 90280-03017-00
По запросу
14
Piston (1.00Mm O/S) AP art. 3UL-11638-00-00
По запросу
14
Piston (0.75Mm O/S) AP art. 3UL-11637-00-00
По запросу
14
Piston (0.50Mm O/S) AP art. 3UL-11636-00-00
По запросу
14
Piston (0.25Mm O/S) AP art. 3UL-11635-00-00
По запросу
14
Piston (Std) UR art. 3UL-11631-00-97
По запросу
14
Piston (Std) UR art. 3UL-11631-00-95
По запросу
15
Piston Ring Set (Std) art. 3A3-11610-00-00
По запросу
15
Piston Ring Set (0.25Mm O/S) AP art. 3A3-11610-10-00
По запросу
15
Piston Ring Set (0.50Mm O/S) AP art. 3A3-11610-20-00
По запросу
15
Piston Ring Set (0.75Mm O/S) AP art. 3A3-11610-30-00
По запросу
15
Piston Ring Set (1.00Mm O/S) AP art. 3A3-11610-40-00
По запросу
16
Pin, Piston art. 131-11633-00-00
По запросу
17
Circlip art. 93450-15023-00
По запросу
18
Bearing UR KOYO art. 93310-214F8-00
По запросу
18
Bearing UR art. 93310-21403-00
По запросу
