модель 2000 года
- Модель RT100
- Код модели RT100 (RT100M)

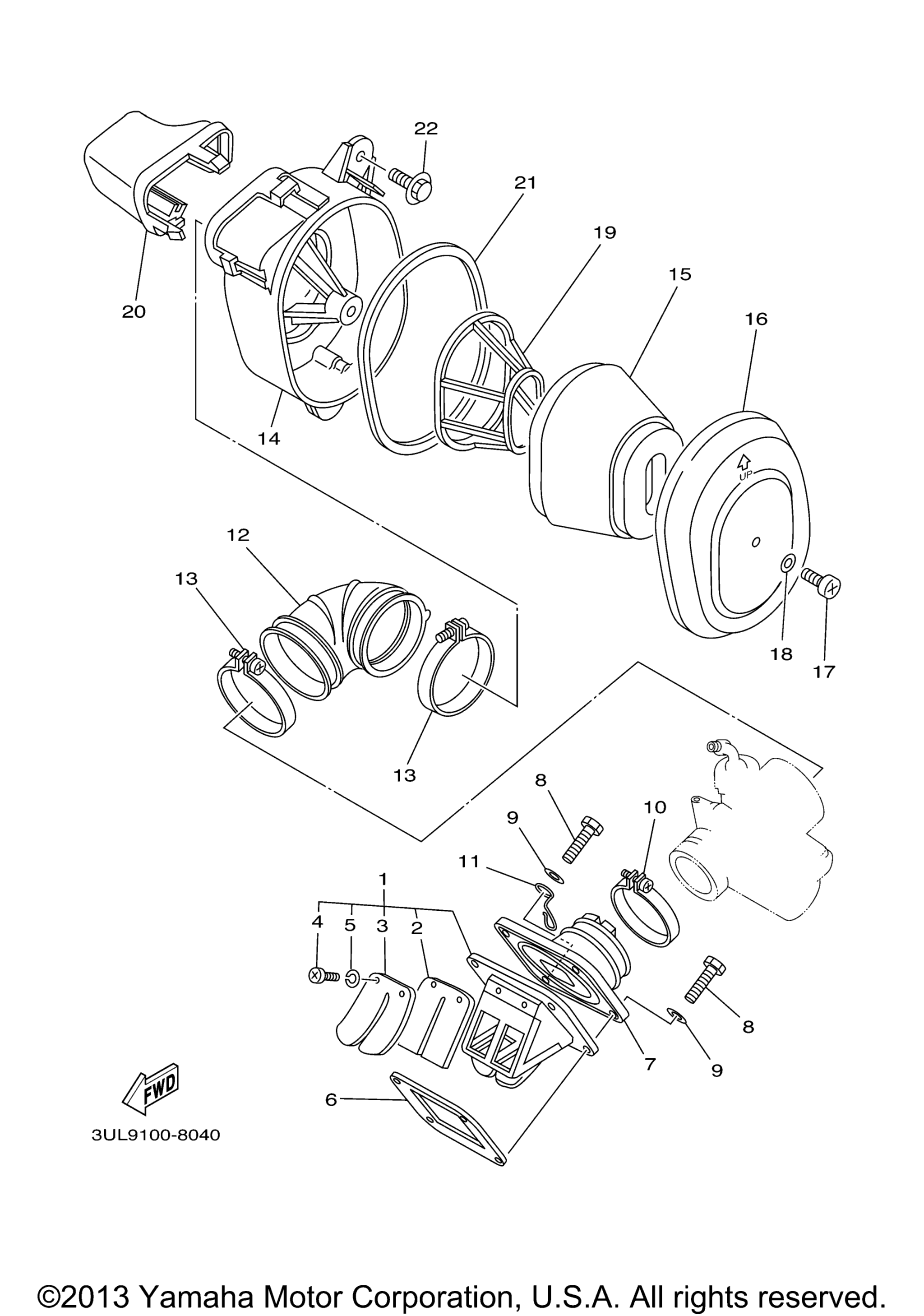

Схема впускной системы для RT100 (RT100M)
Схема
Детали
Номер
Наименование детали
Цена
1
Reed Valve Assembly art. 53V-13610-00-00
По запросу
2
. Reed, Valve art. 314-13613-01-00
По запросу
3
. Stopper, Reed Valve art. 10X-13616-00-00
По запросу
4
. .Screw, Pan Head art. 98517-03008-00
По запросу
5
. Washer, Spring art. 92990-03100-00
По запросу
6
Gasket, Valve Seat art. 87A-13621-00-00
По запросу
7
Joint, Carburetor art. 560-13565-00-00
По запросу
8
Bolt art. 97017-06025-00
По запросу
9
Шайба Yamaha art. 92907-06600-00
от 221 ₽
10
Clamp, Hose art. 90460-43179-00
По запросу
11
Unavailable In Price Book art. 90462-20029-00
По запросу
12
Joint, Air Cleaner 1 art. 3A3-14453-02-00
По запросу
13
Clamp, Hose art. 90460-51059-00
По запросу
14
Case, Air Cleaner 1 art. 1T9-14411-00-00
По запросу
15
Element, Air Cleaner art. 1T9-14450-01-00
По запросу
16
Cap, Cleaner Case 1 art. 1T9-14412-00-00
По запросу
17
Screw,Pan Head art. 98507-06018-00
По запросу
18
Шайба Yamaha art. 92907-06600-00
от 221 ₽
19
Guide art. 1T9-14458-00-00
По запросу
20
Duct art. 1T9-14437-00-00
По запросу
21
Gasket, Air Cleaner art. 51Y-14462-00-00
По запросу
22
Bolt, With Washer art. 90119-06118-00
По запросу
