модель 2000 года
- Модель RT100
- Код модели RT100 (RT100M)

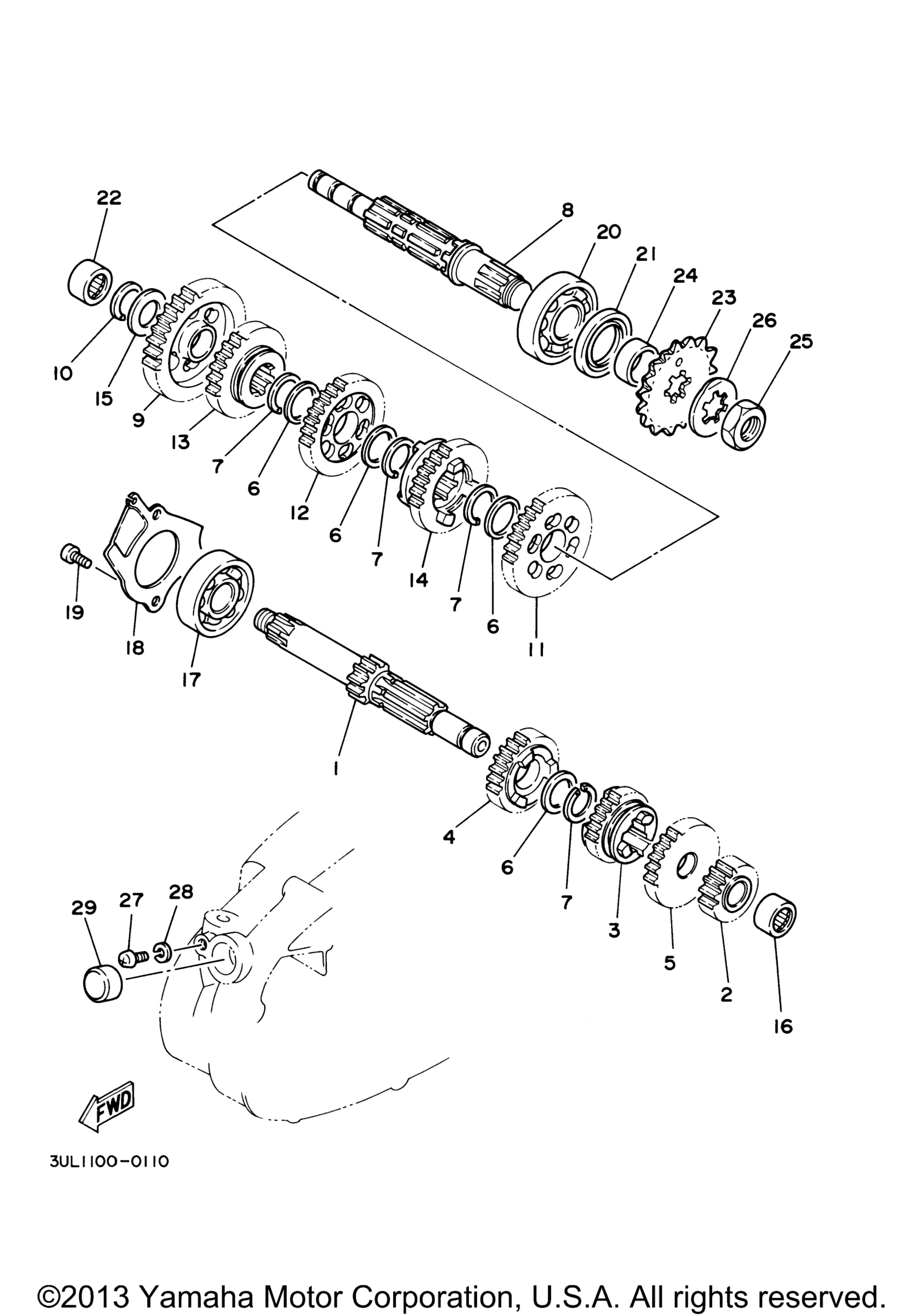

Схема трансмиссии для RT100 (RT100M)
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (11T) art. 558-17411-00-00
По запросу
2
Gear, 2Nd Pinion art. 437-17121-02-00
По запросу
3
Gear, 3Rd Pinion (19T) art. 427-17131-00-00
По запросу
4
Gear, 4Th Pinion (23T) art. 4EG-17141-00-00
По запросу
5
Gear, 5Th Pinion (25T) art. 437-17151-00-00
По запросу
6
Washer, Plate (T=1.0) art. 90201-20266-00
По запросу
7
Стопрная шайба Yamaha art. 93410-20038-00
По запросу
8
Axle, Drive art. 558-17421-00-00
По запросу
9
Gear, 1St Wheel (35T) art. 248-17211-00-00
По запросу
10
Стопорное кольцо Yamaha art. 93440-15012-00
от 990 ₽
11
Gear, 2Nd Wheel (30T) art. 427-17221-00-00
По запросу
12
Gear, 3Rd Wheel (26T) art. 427-17231-00-00
По запросу
13
Gear, 4Th Wheel (23T) art. 4EG-17241-00-00
По запросу
14
Gear, 5Th Wheel (20T) art. 437-17251-00-00
По запросу
15
Shim 1 (T=0.8) UR art. 90201-156F8-00
По запросу
15
Shim 1 (T=1.0) UR art. 164-17427-00-10
По запросу
15
Shim 1 (T=0.6) UR art. 164-17427-00-06
По запросу
16
Подшипник Yamaha art. 93315-31502-00
По запросу
17
Bearing (B6303z) art. 93306-30317-00
от 3 210 ₽
Аналог
5 980 ₽
Требуется 1 шт.
Аналог
3 500 ₽
Требуется 1 шт.
Аналог
3 210 ₽
Требуется 1 шт.
18
Plate, Cover art. 1G8-17471-00-00
По запросу
19
Болт Yamaha art. 98517-06012-00
от 500 ₽
20
Подшипник Yamaha art. 93306-30421-00
от 490 ₽
Аналог
Подшипник КПП / балансирного вала Yamaha Grizzly / Rhino /Viking 450/500/550/700 07-16 г.в
art. 6304C3
750 ₽
Требуется 1 шт.
Подписаться
21
Oil Seal art. 93102-26042-00
По запросу
22
Bearing art. 93311-31567-00
По запросу
23
Sprocket, Drive (14T) art. 93812-14035-00
По запросу
24
Collar art. 90387-20491-00
По запросу
25
Nut art. 90179-16018-00
По запросу
26
Washer, Lock art. 90215-16127-00
По запросу
27
Винт, головка поддона art. 98507-06010-00
По запросу
28
Шайба Yamaha art. 92907-06100-00
от 473 ₽
29
Plug art. 90338-20023-00
По запросу
