модель 2000 года
- Модель RT100
- Код модели RT100 (RT100M)

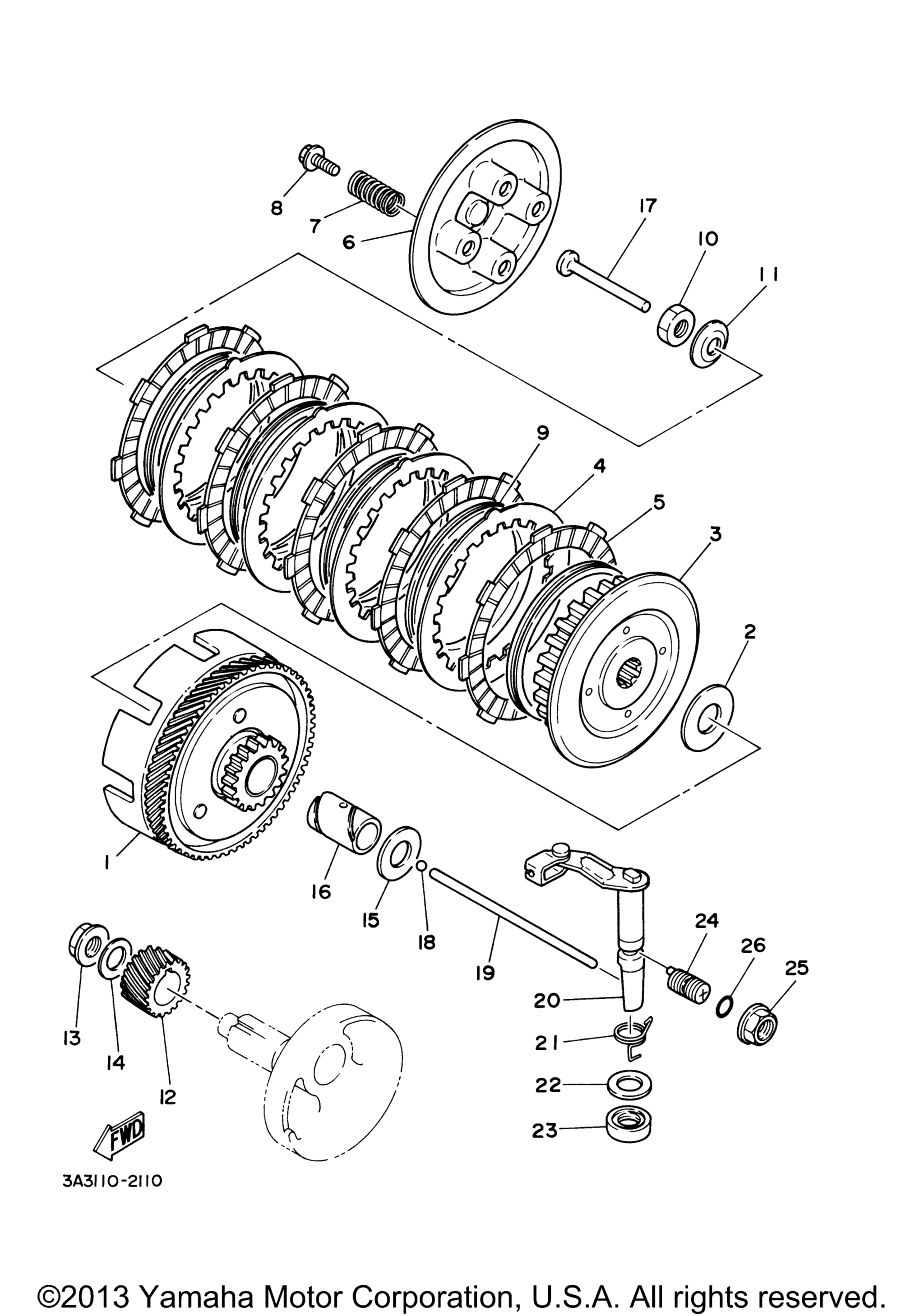

Схема сцепления для RT100 (RT100M)
Схема
Детали
Номер
Наименование детали
Цена
1
Primary Driven Gear Comp. (74T) art. 1V1-16150-10-00
По запросу
2
Plate, Thrust 1 art. 131-16154-00-00
По запросу
3
Boss, Clutch art. 1V1-16371-02-00
По запросу
4
Plate, Clutch 1 art. 1V1-16324-10-00
По запросу
5
Plate, Friction art. 598-16321-01-00
По запросу
6
Plate, Pressure 1 art. 598-16351-00-00
По запросу
7
Spring, Compression art. 90501-20125-00
По запросу
8
Bolt, With Washer art. 90119-05001-00
По запросу
9
Ring, Cushion art. 1V1-16367-01-00
По запросу
10
Nut art. 90170-12060-00
По запросу
11
Washer, Conical Spring art. 90208-12800-00
По запросу
12
Gear, Primary Drive (19T) art. 336-16111-00-00
По запросу
13
Nut art. 90179-12659-00
По запросу
14
Washer, Conical Spring art. 90208-12800-00
По запросу
15
Washer, Plate art. 90201-17558-00
По запросу
16
Spacer art. 90560-17147-00
По запросу
17
Rod, Push 1 art. 137-16356-00-00
По запросу
18
Шарик металлический Yamaha art. 93503-16003-00
от 420 ₽
19
Rod, Push 2 art. 1X0-16357-00-00
По запросу
20
Push Lever Assembly art. 525-16380-00-00
По запросу
21
Spring, Torsion art. 90508-14132-00
По запросу
22
Washer, Plate art. 90201-14217-00
По запросу
23
Oil Seal art. 93104-14059-00
По запросу
24
Screw art. 90149-12097-00
По запросу
25
Nut art. 90179-12197-00
По запросу
26
O-Ring art. 93210-10010-00
По запросу
