модель 2000 года
- Модель RT100
- Код модели RT100 (RT100M)

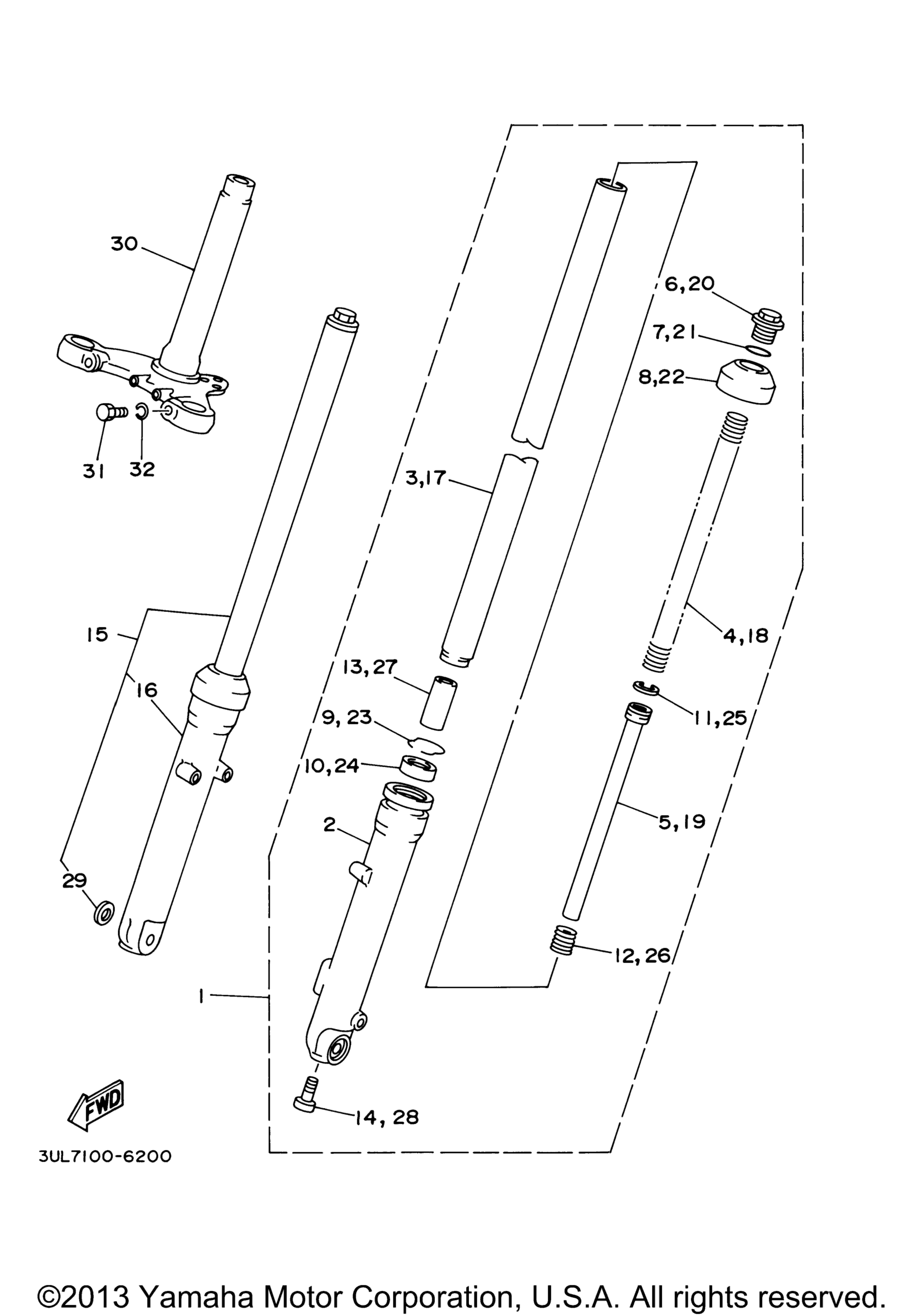

Схема передней вилки для RT100 (RT100M)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assembly (L.H) art. 3UL-23102-02-00
По запросу
2
. Tube, Outer (Left) art. 3UL-23126-02-00
По запросу
3
. Tube, Inner 1 art. 3UL-23124-02-00
По запросу
4
. Spring, Front Fork art. 3UL-23141-02-00
По запросу
5
. Piston, Front Fork art. 3UL-23171-02-00
По запросу
6
. Bolt, Cap art. 3UL-23111-00-00
По запросу
7
Кольцо резиновое Yamaha art. 93210-18322-00
По запросу
8
. Seal, Dust art. 462-23144-02-00
По запросу
9
. Clip, Oil Seal art. 2J5-23156-00-00
По запросу
10
. Oil Seal art. 93110-27010-00
По запросу
11
. Ring, Piston art. 2J5-23157-00-00
По запросу
12
. Spring, Rebound art. 2J5-23151-00-00
По запросу
13
. Guide, Cover Lower art. 3UL-23116-02-00
По запросу
14
. Bolt, Hexagon Socket Head WITH WASHER art. 3M7-23181-00-00
По запросу
15
Front Fork Assembly (R.H) art. 3UL-23103-02-00
По запросу
16
. Tube, Outer (Right) art. 3UL-23136-02-00
По запросу
17
. Tube, Inner 1 art. 3UL-23124-02-00
По запросу
18
. Spring, Front Fork art. 3UL-23141-02-00
По запросу
19
. Piston, Front Fork art. 3UL-23171-02-00
По запросу
20
. Bolt, Cap art. 3UL-23111-00-00
По запросу
21
Кольцо резиновое Yamaha art. 93210-18322-00
По запросу
22
. Seal, Dust art. 462-23144-02-00
По запросу
23
. Clip, Oil Seal art. 2J5-23156-00-00
По запросу
24
. Oil Seal art. 93110-27010-00
По запросу
25
. Ring, Piston art. 2J5-23157-00-00
По запросу
26
. Spring, Rebound art. 2J5-23151-00-00
По запросу
27
. Guide, Cover Lower art. 3UL-23116-02-00
По запросу
28
. Bolt, Hexagon Socket Head WITH WASHER art. 3M7-23181-00-00
По запросу
29
. Washer, Special art. 462-23392-02-00
По запросу
30
Under Bracket Comp ZK art. 1T9-23340-00-90
По запросу
31
Bolt art. 97013-10030-00
По запросу
32
Washer, Spring art. 92990-10100-00
По запросу
