модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535MC) CA

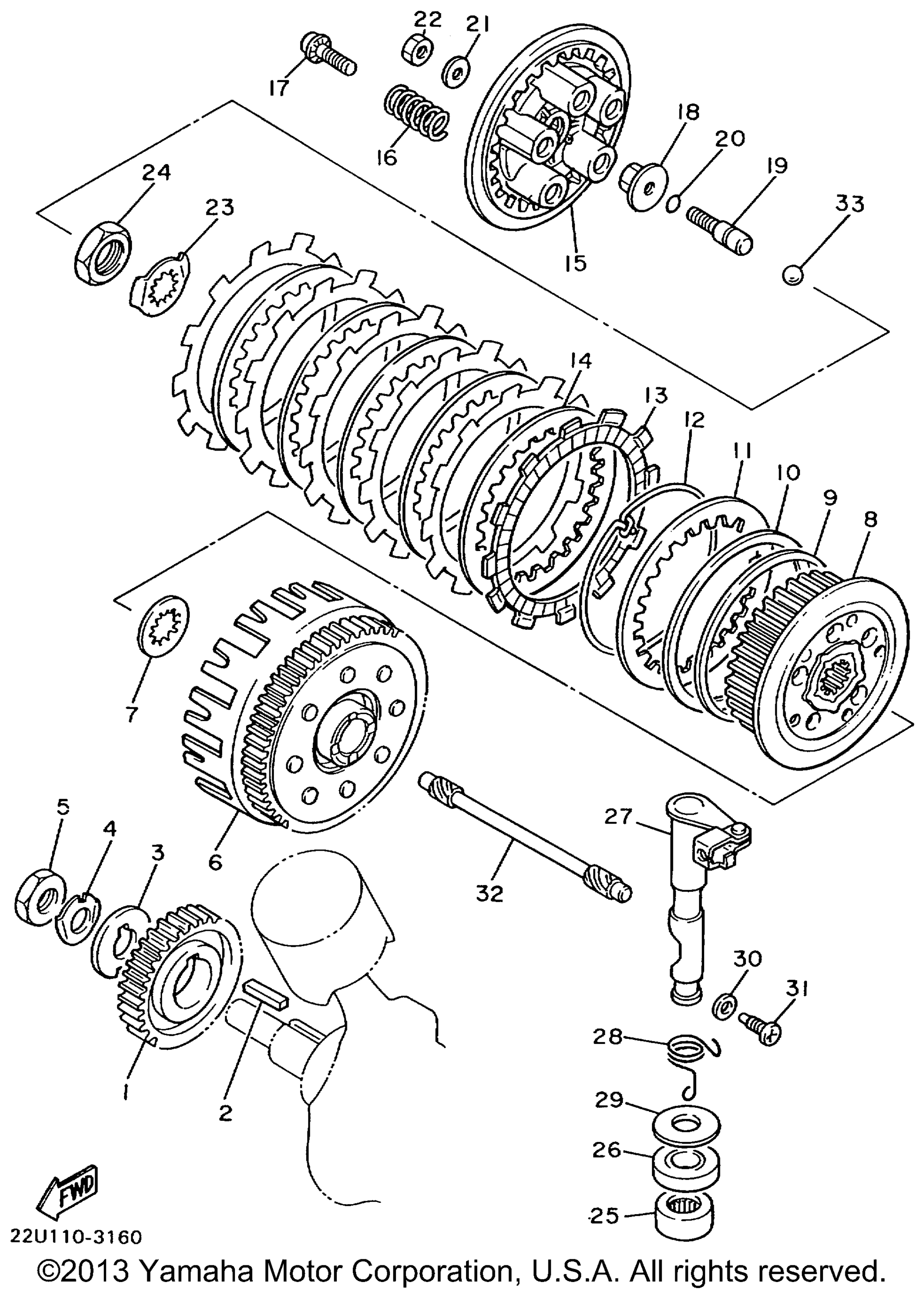

Схема сцепления для VIRAGO 535 (XV535MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Primary Drive art. 4KU-16111-00-00
По запросу
2
Key, Woodruff art. 90280-07036-00
По запросу
3
Washer, Claw art. 90214-16026-00
По запросу
4
Washer, Lock art. 90215-16222-00
По запросу
5
Nut art. 90170-16343-00
По запросу
6
Primary Driven Gear Comp art. 22U-16150-01-00
По запросу
7
Plate, Thrust 1 art. 22U-16154-00-00
По запросу
8
Boss, Clutch art. 22U-16371-02-00
По запросу
9
Plate, Seat art. 4X7-16384-00-00
По запросу
10
Spring, Clutch Boss art. 4X7-16383-01-00
По запросу
11
Plate, Clutch 1 art. 4X7-16324-10-00
По запросу
12
Стопорное кольцо корзины сцепления Yamaha art. 4X7-16385-00-00
По запросу
13
Диск сцепления фрикционный Yamaha art. 22U-16321-00-00
По запросу
14
Plate, Clutch 2 art. 4X7-16325-10-00
По запросу
15
Plate, Pressure 1 art. 22U-16351-00-00
По запросу
16
Spring, Compression art. 90501-23738-00
По запросу
17
Screw, With Washer art. 90159-06016-00
По запросу
18
Plate, Push art. 1W1-16358-01-00
По запросу
19
Rod, Push 1 art. 4PT-16356-01-00
По запросу
20
O-Ring art. 93210-09525-00
По запросу
21
Шайба Yamaha art. 92907-06200-00
от 168 ₽
22
Гайка Yamaha art. 95317-06600-00
По запросу
23
Washer, Lock art. 90215-22244-00
По запросу
24
Nut art. 90170-20323-00
По запросу
25
Подшипник Yamaha art. 93315-21813-00
от 3 329 ₽
26
Oil Seal art. 93102-18278-00
По запросу
27
Push Lever Assy art. 22U-16380-00-00
По запросу
28
Spring, Torsion art. 90508-16577-00
По запросу
29
Washer, Plate art. 90201-18262-00
По запросу
30
Gasket art. 90430-08119-00
от 578 ₽
31
Screw art. 90149-08067-00
По запросу
32
Rod, Push 2 art. 22U-16357-00-00
По запросу
33
Шарик Yamaha art. 93515-32029-00
По запросу
