модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535MC) CA

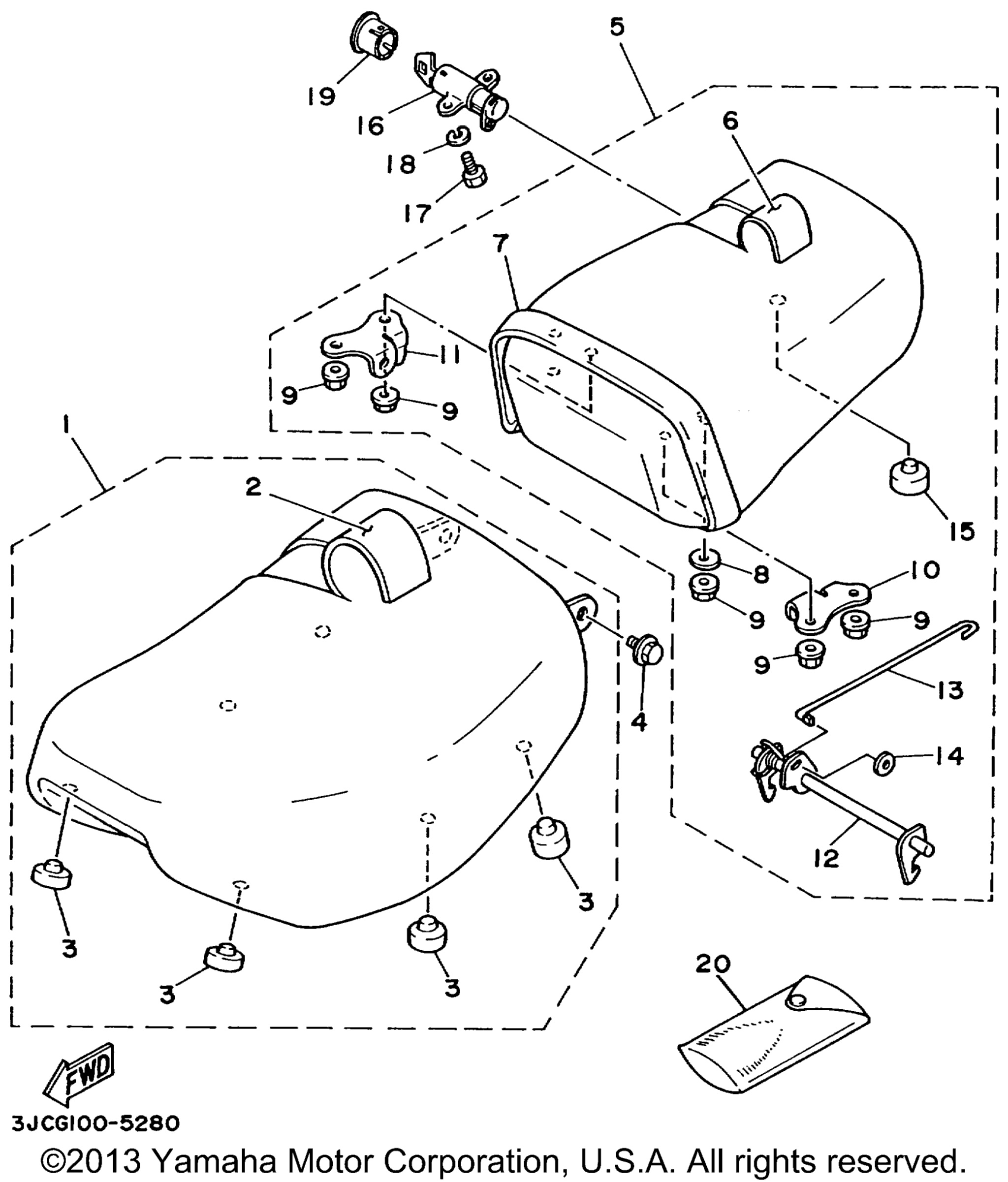

Схема сиденья для VIRAGO 535 (XV535MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Single Seat Assembly art. 3JB-24710-00-00
По запросу
2
. Cover, Single Seat art. 3JB-24711-00-00
По запросу
3
. .Damper, Seat art. 18A-24724-00-00
По запросу
4
Болт с фланцем art. 95817-06012-00
По запросу
5
Tandem Seat Assembly art. 3JB-24750-00-00
По запросу
6
. Cover, Tandem Seat art. 3JB-24751-00-00
По запросу
7
. Band, Seat art. 3JB-24734-00-00
По запросу
8
. .Washer, Plate art. 90201-06380-00
По запросу
9
. Nut, Flange art. 95707-06500-00
По запросу
10
. Bracket, Seat art. 3JB-24718-00-00
По запросу
11
. Bracket, Seat art. 3JB-24728-00-00
По запросу
12
. Lever, Seat art. 3JB-24776-00-00
По запросу
13
. Rod, Connecting art. 3JB-2478F-00-00
По запросу
14
. Washer art. 92907-03200-00
По запросу
15
. .Damper, Seat art. 18A-24724-00-00
По запросу
16
Seat Lock Assembly art. 47X-24705-00-00
По запросу
17
Bolt art. 97017-06014-00
По запросу
18
Шайба Yamaha art. 92907-06100-00
от 473 ₽
19
Cover art. 51Y-24796-00-00
По запросу
20
Комплект ремонтного интрумента Yamaha art. 2GV-28100-00-00
от 8 358 ₽
