модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535MC) CA

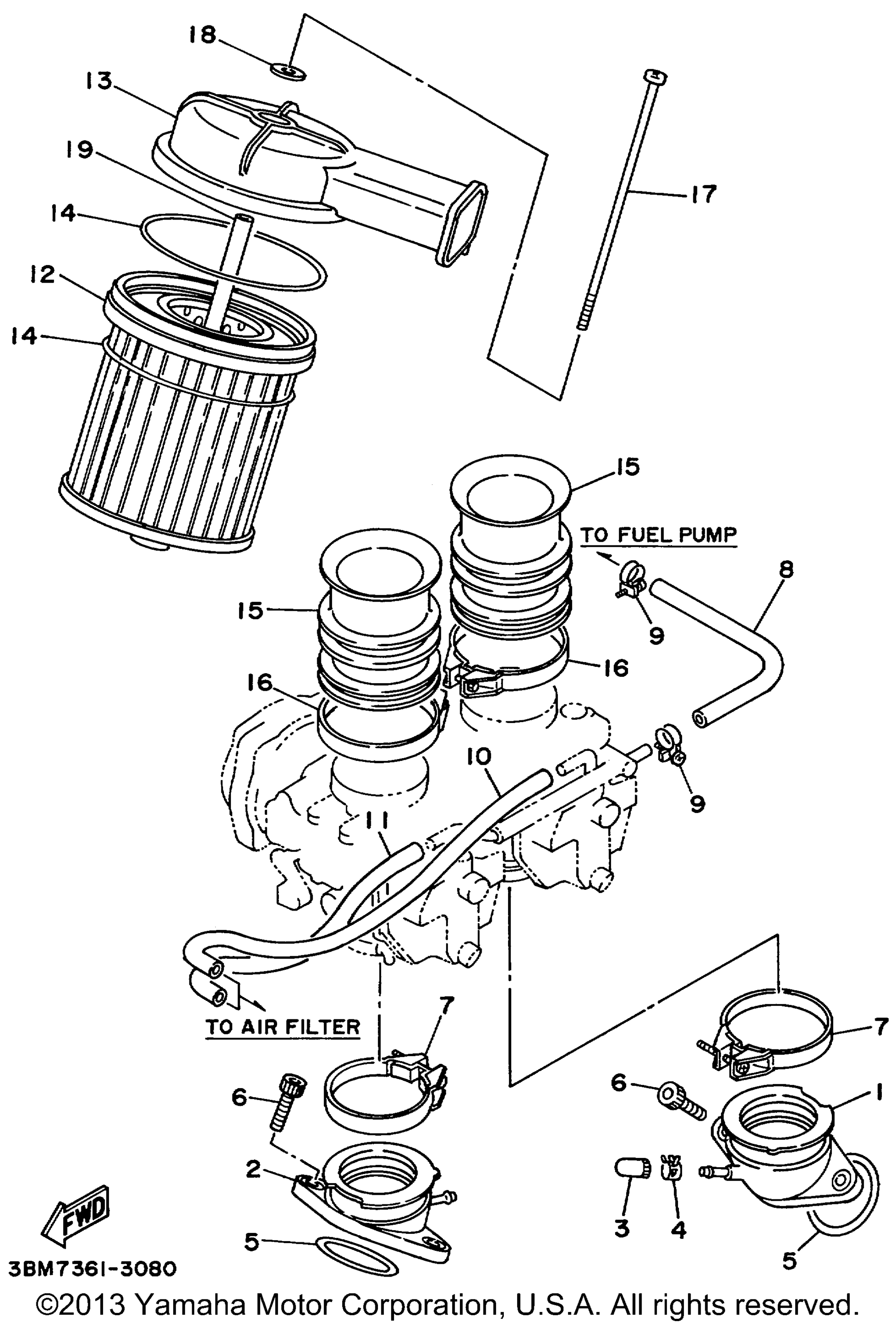

Схема впускной системы для VIRAGO 535 (XV535MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 1 art. 2GV-13586-02-00
По запросу
2
Joint, Carburetor 2 art. 2GV-13596-01-00
По запросу
3
Plug, Blind art. 16G-13569-00-00
По запросу
4
Clip art. 90467-10039-00
По запросу
5
Кольцо резиновое Yamaha art. 93210-36769-00
По запросу
6
Болт art. 91317-06020-00
По запросу
7
Clamp, Hose art. 90460-52210-00
По запросу
8
Hose art. 90445-112F1-00
По запросу
9
Clamp, Hose art. 90450-12002-00
По запросу
10
Pipe art. 4BH-14987-00-00
По запросу
11
Hose art. 4BH-14987-00-00
По запросу
12
Element, Air Cleaner art. 2GV-14451-00-00
По запросу
13
Cap, Cleaner Case 1 art. 2GV-14412-00-00
По запросу
14
Seal art. 51Y-14462-00-00
По запросу
15
Funnel, Air art. 22U-14469-01-00
По запросу
16
Clamp, Hose art. 90450-58002-00
По запросу
17
Screw, Pan Head art. 98517-06160-00
По запросу
18
Washer, Plate art. 90201-06380-00
По запросу
19
Collar art. 90387-062T3-00
По запросу
