модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535MC) CA

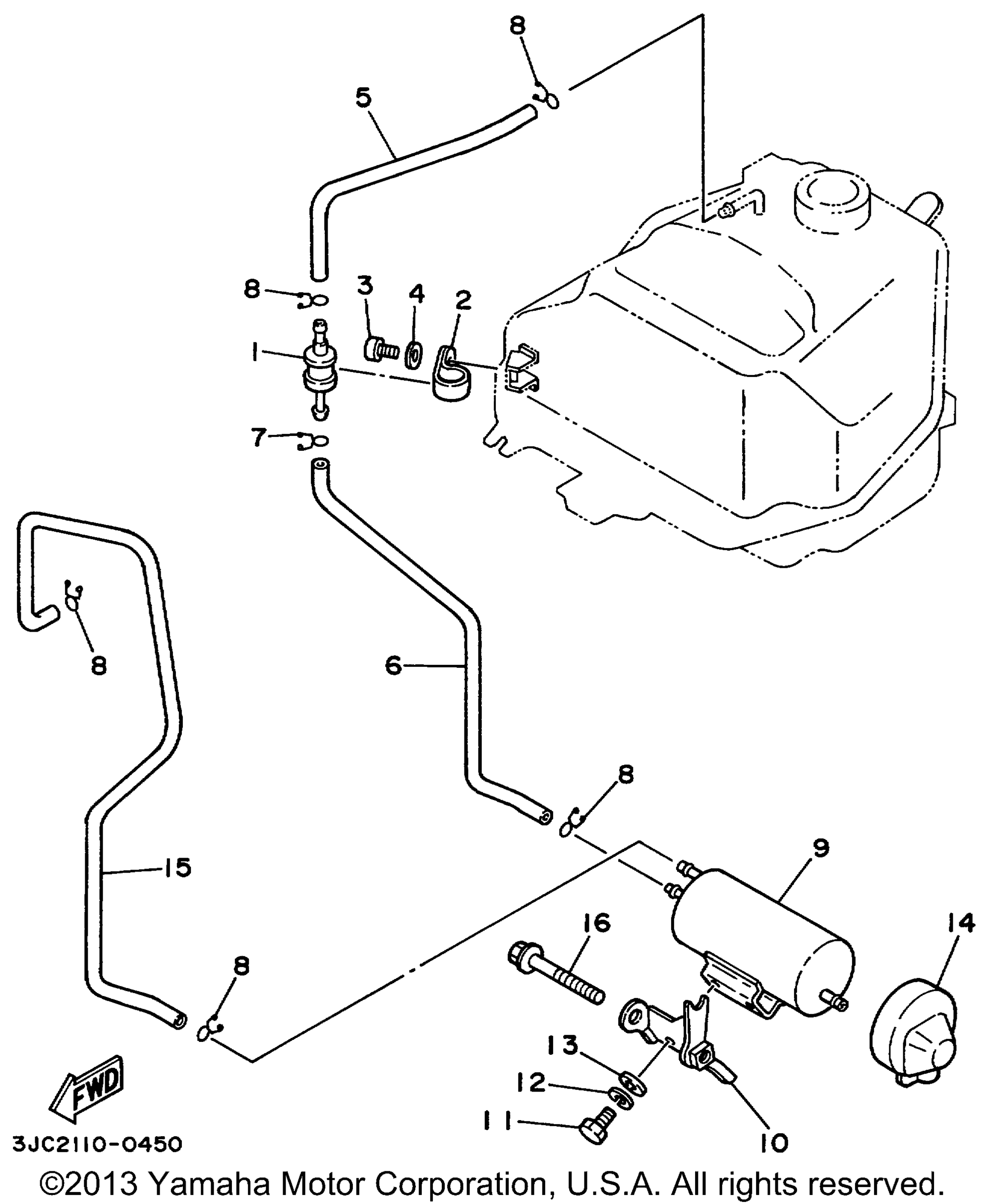

Схема топливной системы TANK 2 для VIRAGO 535 (XV535MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Roll Over Valve Assy art. 25H-24180-00-00
По запросу
2
Зажим Yamaha art. 90464-15014-00
По запросу
3
Screw, Pan Head art. 98517-05010-00
По запросу
4
Washer, Plate art. 92907-05600-00
По запросу
5
Pipe 3 art. 3JC-24313-02-00
По запросу
6
Pipe 4 art. 2UJ-24314-01-00
По запросу
7
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
8
Clip art. 90467-100A1-00
По запросу
9
Canister Assy art. 2JU-24170-00-00
По запросу
10
Holder art. 2JU-2419A-00-00
По запросу
11
Bolt art. 97017-06012-00
По запросу
12
Шайба Yamaha art. 92907-06100-00
от 473 ₽
13
Шайба Yamaha art. 92907-06600-00
от 221 ₽
14
Cover, Canister art. 2JU-2419E-00-00
По запросу
15
Pipe 5 art. 2JU-24315-00-00
По запросу
16
Bolt, Flange art. 95817-10065-00
По запросу
