модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535MC) CA

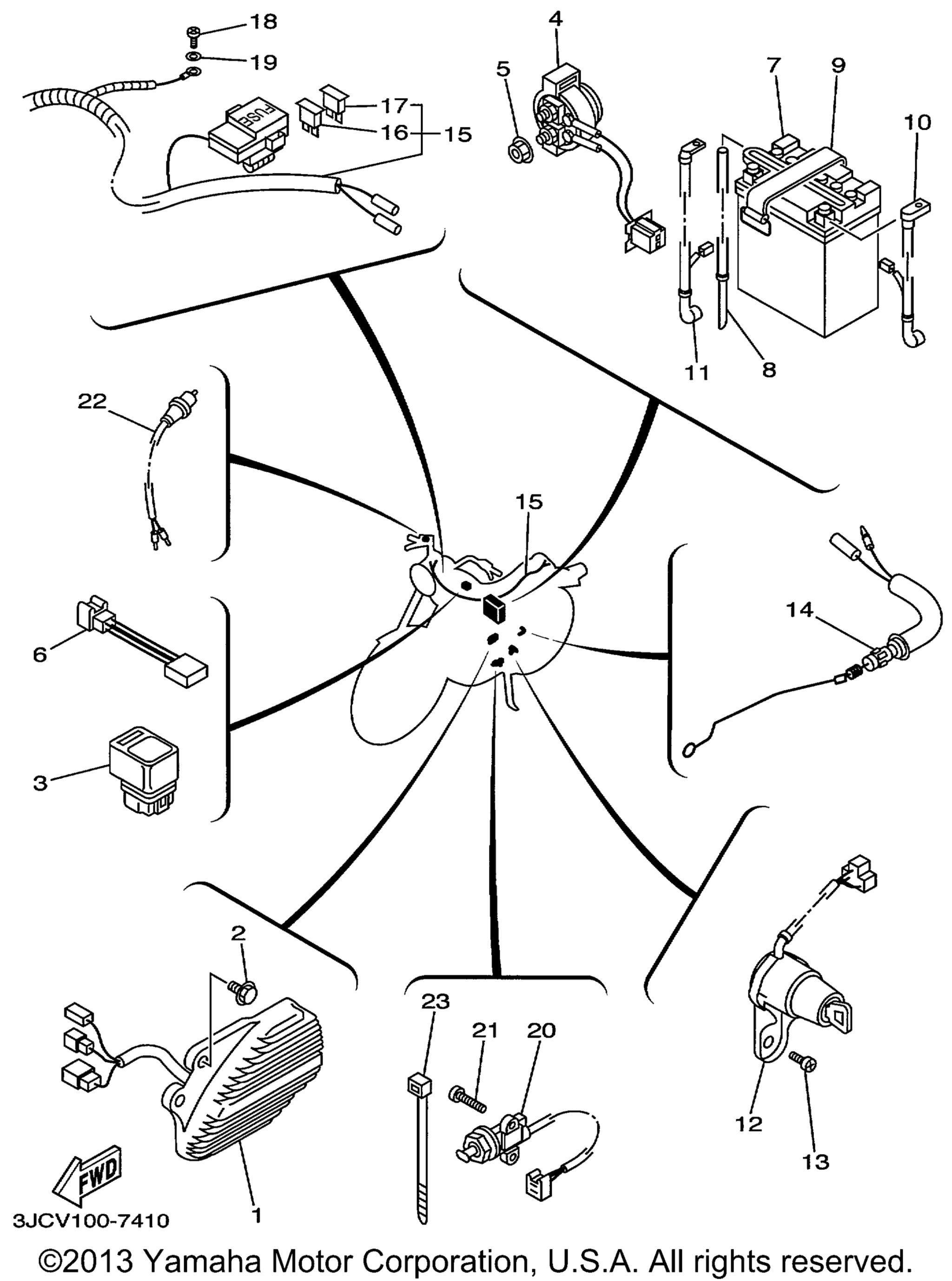

Схема электрооборудования 1 для VIRAGO 535 (XV535MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Rectifier & Regulator Assembly art. 3JB-81960-01-00
По запросу
2
Болт с фланцем art. 95817-06012-00
По запросу
3
Relay Assy (25G-01) art. 25G-81950-02-00
По запросу
4
Starter Relay Assy art. 4KD-81940-00-00
По запросу
5
Nut, Flange art. 95707-06500-00
По запросу
6
Diode Assembly art. 4H7-81980-M0-00
По запросу
7
Battery Assembly (Gm12az-3A-2) art. YB1-2ALA2-00-00
По запросу
8
Hose (L500) art. 90445-08719-00
По запросу
9
Band, Battery art. 7H3-82131-00-00
По запросу
10
Wire, Plus Lead art. 2GV-82115-00-00
По запросу
11
Wire, Minus Lead art. 2GV-82116-00-00
По запросу
12
Main Switch Assembly art. 3JC-82510-00-00
По запросу
13
Bolt, Button Head art. 92017-08025-00
По запросу
14
Stop Switch Assembly art. 2GV-82530-10-00
По запросу
15
Wire Harness Assembly art. 3JC-82590-25-00
По запросу
16
. .Fuse (15A-Bl) art. 36Y-82151-00-00
По запросу
17
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
18
Винт, головка поддона art. 98507-06010-00
По запросу
19
Шайба Yamaha art. 92907-06600-00
от 221 ₽
20
Switch, Side Stand art. 3LD-82566-70-00
По запросу
21
Screw, Pan Head art. 98507-05014-00
По запросу
22
Front Stop Switch Assy art. 26H-83980-00-00
По запросу
23
Band art. 1UA-82591-00-00
По запросу
