модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535MC) CA

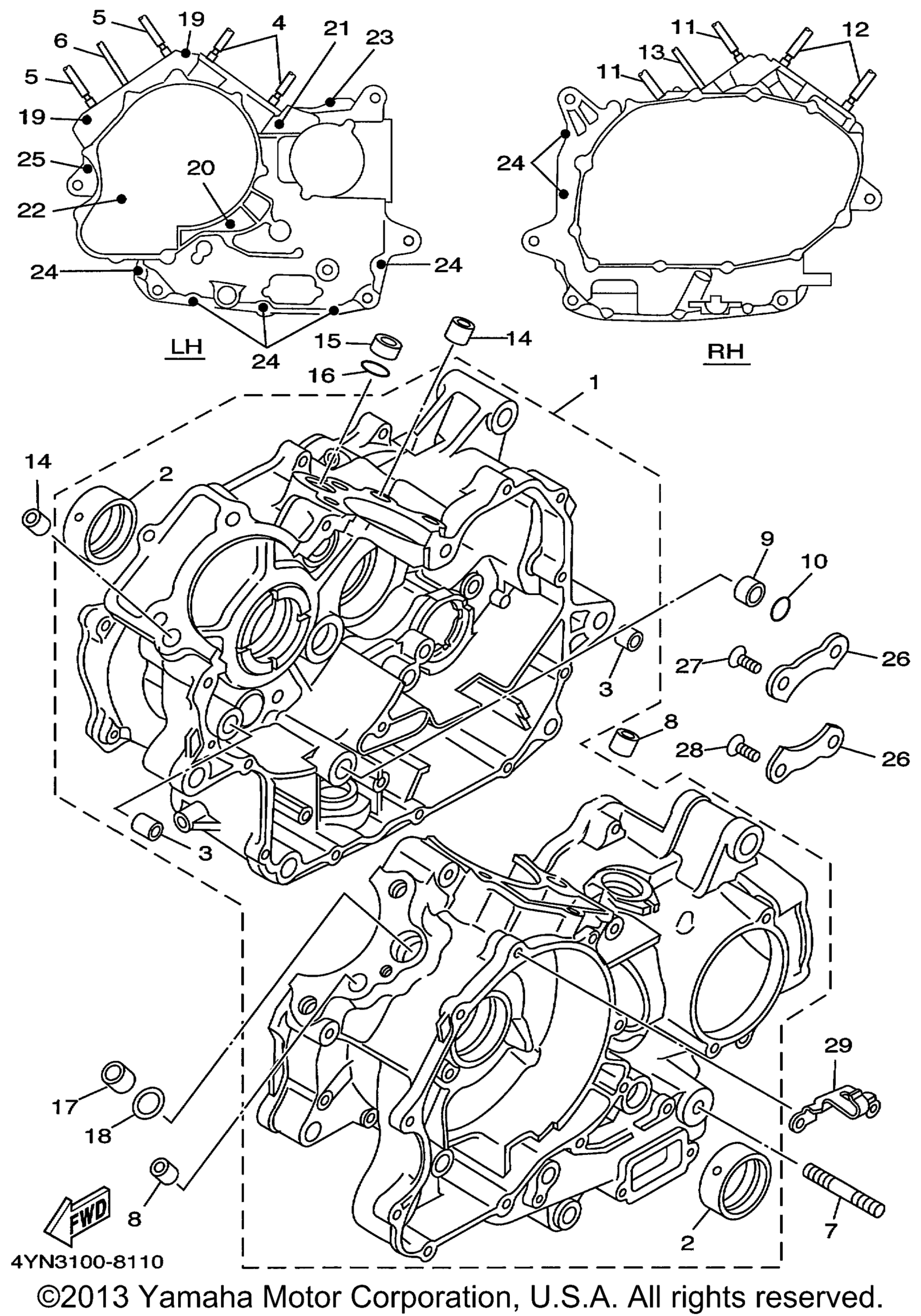

Схема картера для VIRAGO 535 (XV535MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assembly art. 2GV-15100-04-00
По запросу
2
. .Plane Bearing, Crankshaft 1 UR GREEN art. 22U-11416-90-00
По запросу
2
. .Plane Bearing, Crankshaft 1 UR BLUE art. 22U-11416-80-00
По запросу
3
. Pin, Dowel art. 91815-16017-00
По запросу
4
Bolt, Stud art. 90116-10406-00
По запросу
5
Bolt, Stud art. 90116-10405-00
По запросу
6
Bolt, Stud art. 90116-08404-00
По запросу
7
Bolt, Stud art. 95617-10680-00
По запросу
8
Направляющая цилиндра Yamaha art. 99530-14016-00
По запросу
9
Collar art. 90387-16547-00
По запросу
10
Кольцо резиновое Yamaha art. 93210-18322-00
По запросу
11
Bolt, Stud art. 90116-10406-00
По запросу
12
Bolt, Stud art. 90116-10405-00
По запросу
13
Bolt, Stud art. 90116-08404-00
По запросу
14
Направляющая цилиндра Yamaha art. 99530-14016-00
По запросу
15
Collar art. 90387-16547-00
По запросу
16
Кольцо резиновое Yamaha art. 93210-18322-00
По запросу
17
Collar art. 90387-16547-00
По запросу
18
Кольцо резиновое Yamaha art. 93210-18322-00
По запросу
19
Bolt, Hexagon Socket Head art. 91314-08060-00
По запросу
20
Bolt art. 90110-08003-00
По запросу
21
Bolt, Hexagon Socket Head art. 91314-08100-00
По запросу
22
Bolt art. 91317-06095-00
По запросу
23
Bolt, Hexagon Socket Head art. 91314-06045-00
По запросу
24
Bolt art. 91317-06045-00
По запросу
25
Bolt, Hexagon Socket Head art. 91314-06055-00
По запросу
26
Пластина металлическая Yamaha art. 11H-15383-02-00
от 1 790 ₽
27
Screw, Countersunk art. 90151-08022-00
По запросу
28
Винт Yamaha art. 90149-08013-00
По запросу
29
Holder, Clutch Cable art. 22U-15441-02-00
По запросу
Другие схемы модели
Картер
