модель 2001 года
- Модель Venture
- Код модели VENTURE (XVZ1300TFN) CA

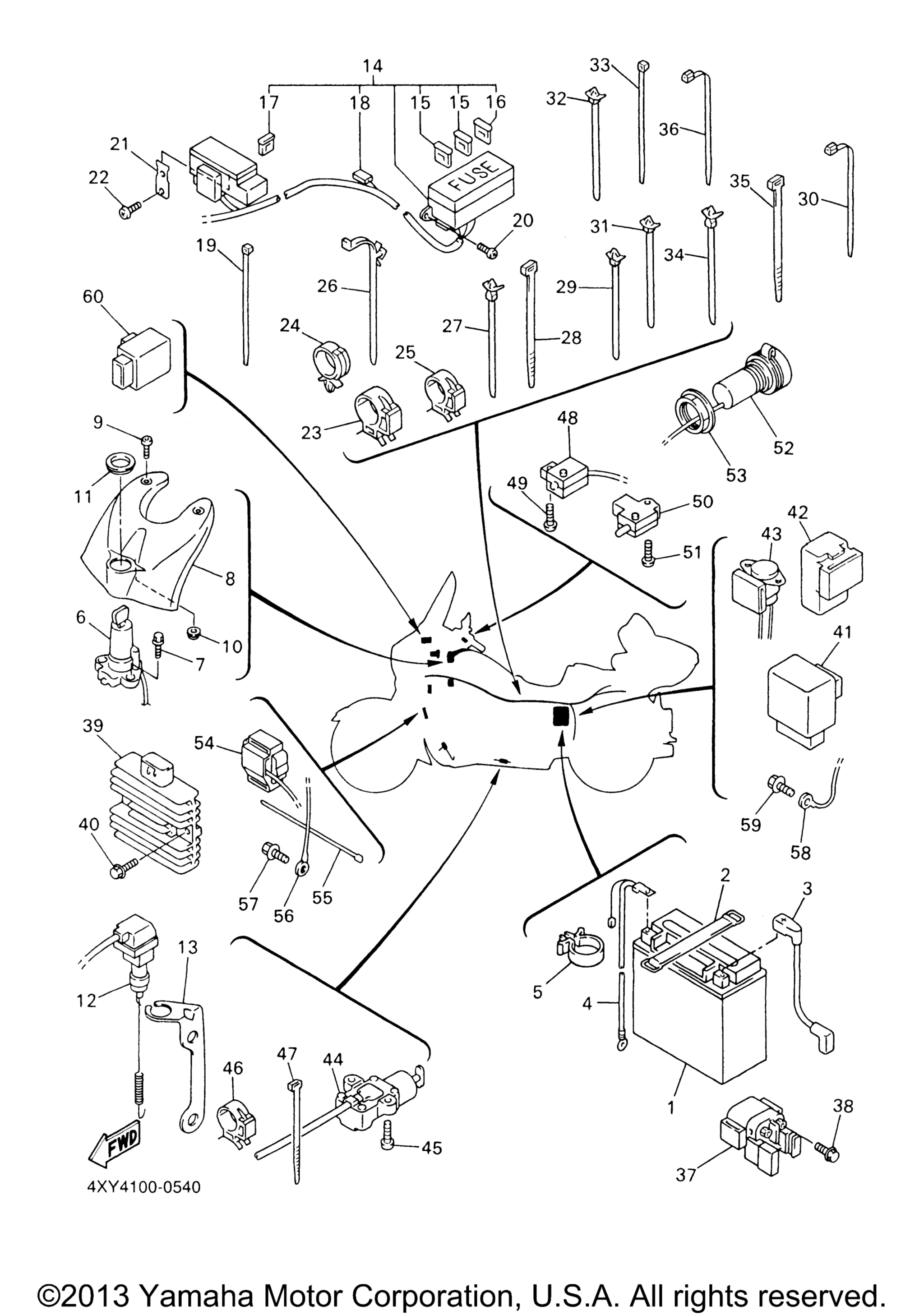

Схема электрооборудования 1 для VENTURE (XVZ1300TFN) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
2
Band, Battery art. 7H3-82131-00-00
По запросу
3
Wire, Plus Lead art. 4NK-82115-00-00
По запросу
4
Wire, Minus Lead art. 1D6-82116-00-00
По запросу
5
Clamp art. 90464-13133-00
По запросу
6
Main Switch Steering Lock art. 4XY-82501-02-00
По запросу
7
Bolt art. 90109-08196-00
По запросу
8
Cover, Switch art. 4XY-8291G-00-00
По запросу
9
Screw art. 90149-06264-00
По запросу
10
Втулка Yamaha art. 90480-01558-00
По запросу
11
Grommet art. 4XY-82545-01-00
По запросу
12
Stop Switch Assy art. 4XY-82530-00-00
По запросу
13
Stay, Stop Switch art. 4XY-82539-00-00
По запросу
14
Wire Harness Assy art. 4XY-82590-00-00
По запросу
15
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
16
. .Fuse (15A-Bl) art. 36Y-82151-00-00
По запросу
17
. .Fuse (5A-Bl) art. 1NL-82151-00-00
По запросу
18
Диод электрический art. 3WP-81980-00-00
По запросу
19
Clamp art. 90464-16061-00
По запросу
20
Screw, Bind art. 98907-06012-00
По запросу
21
Stay, Relay art. 4XY-81953-00-00
По запросу
22
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
23
Clamp art. 90464-25217-00
По запросу
24
Зажим-клипса Yamaha art. 90464-07209-00
от 368 ₽
25
Clamp art. 90464-20191-00
По запросу
26
Clamp art. 90464-20213-00
По запросу
27
Хомут с фиксатором art. 90464-10112-00
По запросу
28
Band art. 1UA-82591-00-00
По запросу
29
Хомут с фиксатором art. 90464-10112-00
По запросу
30
Зажим art. 90464-15195-00
По запросу
31
Хомут с фиксатором art. 90464-10112-00
По запросу
32
Хомут с фиксатором art. 90464-10112-00
По запросу
33
Clamp art. 90464-16061-00
По запросу
34
Хомут с фиксатором art. 90464-10112-00
По запросу
35
Band art. 1UA-82591-00-00
По запросу
36
Clamp art. 90464-13077-00
По запросу
37
Реле стартера Yamaha 4BH-81940-00-00 art. 4BH-81940-02-00
По запросу
38
Болт с фланцем art. 95027-06008-00
По запросу
39
Реле-регулятор напряжения Yamaha art. 4XY-81960-00-00
По запросу
40
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
41
Relay Assy (5Ea-00) FOR SIDE STAND art. 5EA-81950-01-00
По запросу
42
Relay Assy (1Uy-92) art. 1UY-81950-92-00
По запросу
43
Thermoswitch Assy art. 3BT-82560-00-00
По запросу
44
Switch, Side Stand art. 3LD-82566-50-00
По запросу
45
Screw, Pan Head art. 98507-05014-00
По запросу
46
Clamp art. 90464-10190-00
По запросу
47
Band art. 1UA-82591-00-00
По запросу
48
Front Stop Switch Assy art. 4XY-83980-10-00
По запросу
49
Screw, Bind art. 98907-04014-00
По запросу
50
Switch art. 4XY-82917-00-00
По запросу
51
Screw, Bind art. 98907-04025-00
По запросу
52
Terminal Comp art. 4XY-8254B-00-00
По запросу
53
Nut art. 4XY-82114-00-00
По запросу
54
Emergency Stop Switch Assy art. 4BH-82576-01-00
По запросу
55
Clamp art. 90464-16061-00
По запросу
56
Wire, Earth Lead art. 4XY-8232Y-00-00
По запросу
57
Болт Yamaha art. 95817-06010-00
от 578 ₽
58
Wire, Earth Lead art. 4XY-82519-01-00
По запросу
59
Болт Yamaha art. 95817-06010-00
от 578 ₽
60
Relay Assy (4Xy-00) art. 4XY-81950-00-00
По запросу
