модель 2001 года
- Модель Venture
- Код модели VENTURE (XVZ1300TFN) CA

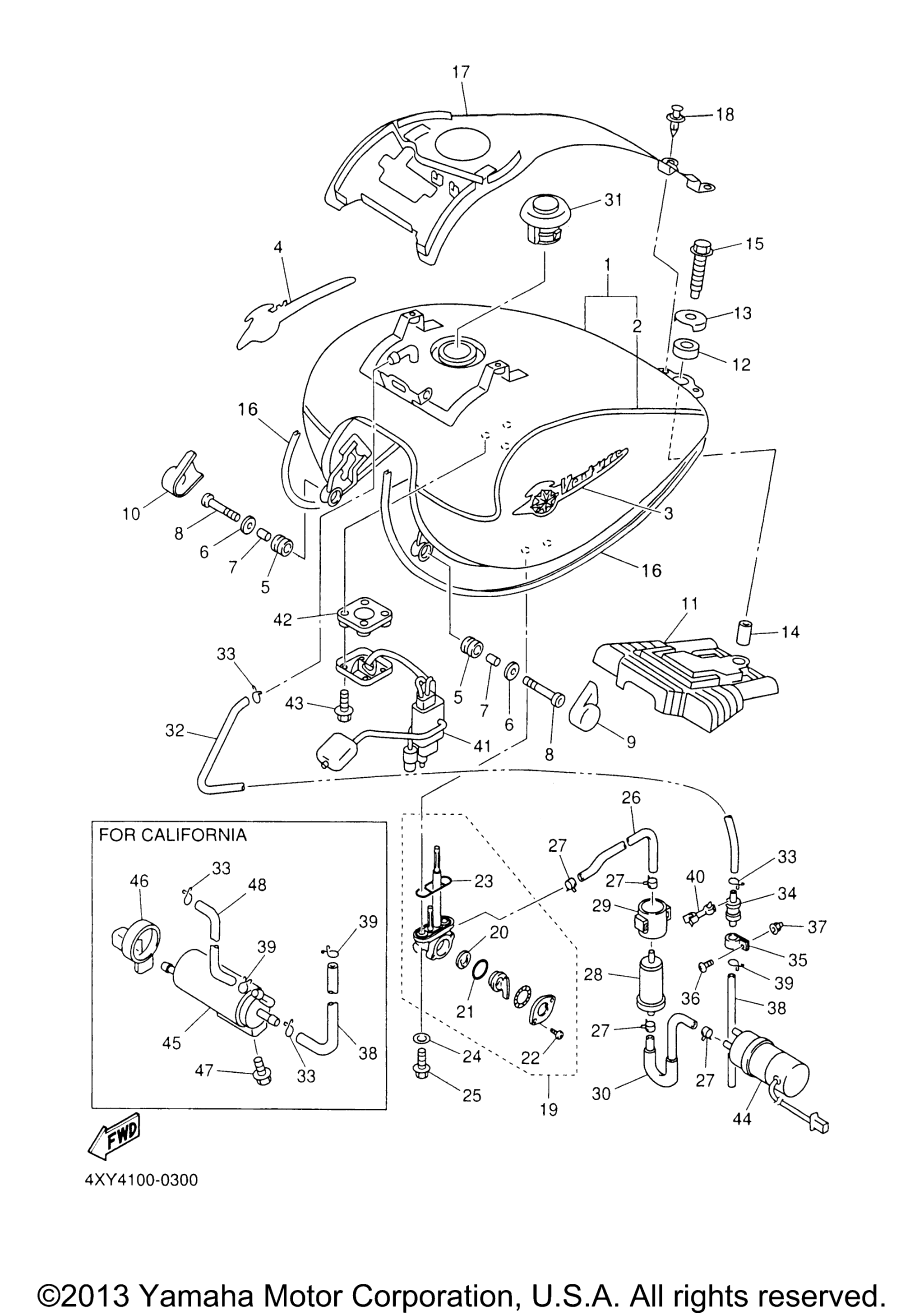

Схема топливного бака для VENTURE (XVZ1300TFN) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR LGNM6/DNLGM1 art. 4XY-Y2410-10-04
По запросу
1
Fuel Tank Comp UR BCR/VDMC1 art. 4XY-Y2410-10-06
По запросу
2
. Graphic Set UR FOR BCR art. 4XY-24240-40-00
По запросу
2
. Graphic Set UR FOR LGNM6 art. 4XY-24240-30-00
По запросу
3
Emblem art. 4XY-2416B-00-00
По запросу
4
Emblem art. 4XY-2417B-00-00
По запросу
5
Grommet art. 90480-18549-00
По запросу
6
Washer, Plate art. 90201-063J2-00
По запросу
7
Collar art. 90387-06027-00
По запросу
8
Bolt, Button Head art. 92017-06035-00
По запросу
9
Cover, Side 1 art. 4XY-24129-00-00
По запросу
10
Cover, Side 2 art. 4XY-24139-00-00
По запросу
11
Damper, Locating 2 art. 4XY-24182-00-00
По запросу
12
Шайба резиновая демпфирующая Yamaha art. 4XY-24183-00-00
от 830 ₽
13
Washer, Special art. 42X-24186-00-00
По запросу
14
Collar art. 90387-0813V-00
По запросу
15
Bolt art. 90109-08002-00
По запросу
16
Mold, Fuel Tank art. 4XY-24188-00-00
По запросу
17
Cover, Top art. 4XY-2171A-00-00
По запросу
18
Заклепка Yamaha art. 90269-07076-00
По запросу
19
Fuel Cock Assy 1 art. 4WM-24500-10-00
По запросу
20
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
21
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
22
. .Screw, Pan Head art. 98580-03008-00
По запросу
23
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
24
Washer, Plate art. 90202-05187-00
По запросу
25
Screw art. 90149-06011-00
По запросу
26
Pipe, Fuel 1 art. 4XY-24311-00-00
По запросу
27
Clip art. 90467-11044-00
По запросу
28
Filter Assy art. 1FK-24560-10-00
По запросу
29
Bracket, Filter art. 1FK-24566-00-00
По запросу
30
Pipe 2 art. 4NK-24312-00-00
По запросу
31
Cap Assy art. 4NK-24602-20-00
По запросу
32
Pipe 10 art. 4XY-24321-02-00
По запросу
33
Clip (4XY8) art. 90467-100A1-00
По запросу
34
Roll Over Valve Assy art. 25H-24180-00-00
По запросу
35
Зажим Yamaha art. 90464-15014-00
По запросу
36
Винт Yamaha art. 98907-05012-00
По запросу
37
Nut, Crown art. 90176-05054-00
По запросу
38
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
39
Clip (4XY7) art. 90467-100A1-00
По запросу
40
Clamp art. 90464-13103-00
По запросу
41
Sender Unit Assy, Fuel Meter art. 4XY-85752-11-00
По запросу
42
Gasket, Sender Unit art. 5G3-85753-00-00
По запросу
43
Болт с шайбой Yamaha art. 90119-05071-00
от 830 ₽
44
Fuel Pump Comp art. 4NK-13907-01-00
По запросу
45
Canister Assy (4XY8) art. 4XY-24170-00-00
По запросу
46
Cover, Canister (4XY8) art. 2JU-2419E-00-00
По запросу
47
Болт Yamaha art. 95817-06010-00
от 578 ₽
48
Hose (L590) (4XY8) art. 90445-113K3-00
По запросу
