модель 2001 года
- Модель Venture
- Код модели VENTURE (XVZ1300TFN) CA

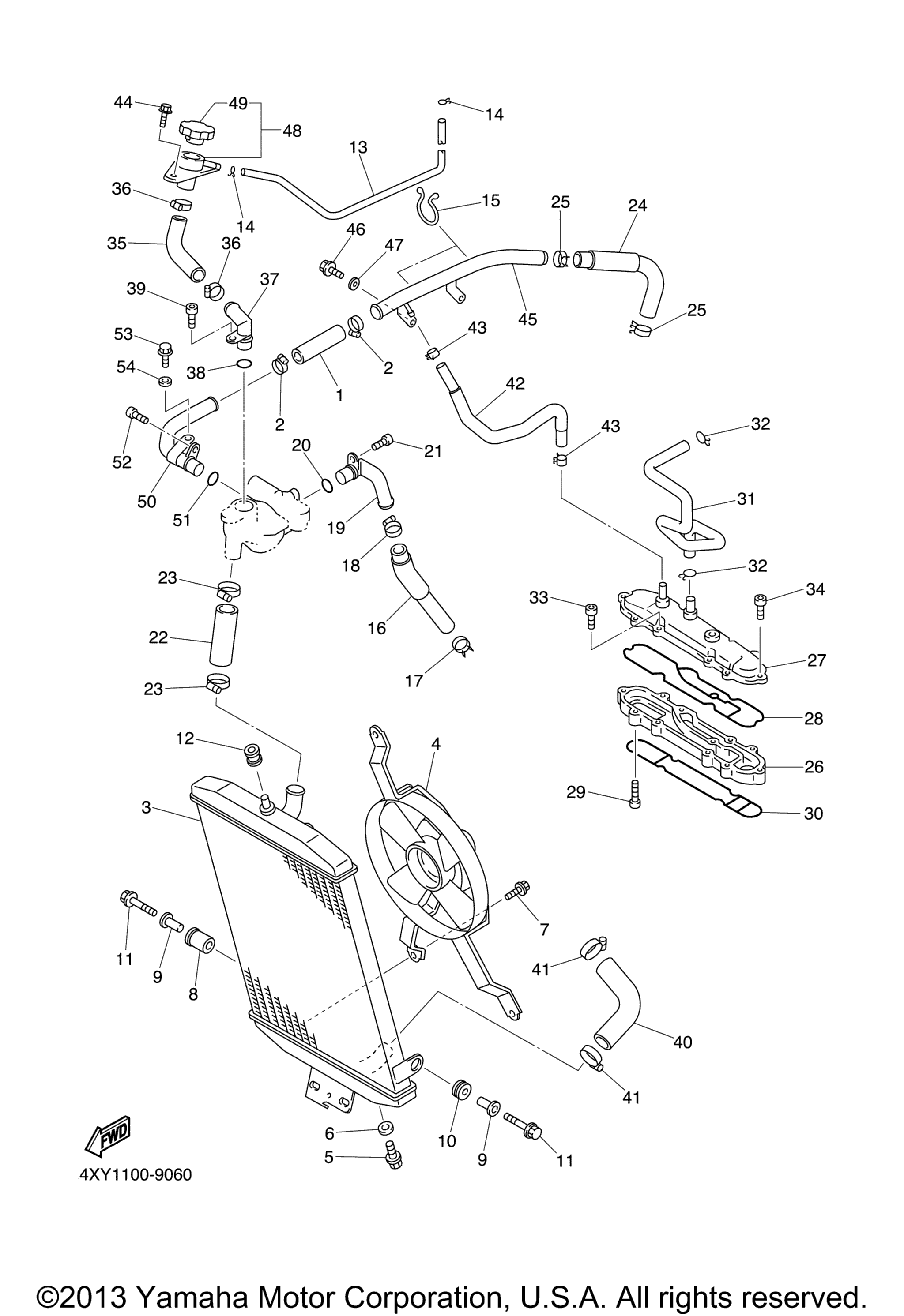

Схема шланга радиатора для VENTURE (XVZ1300TFN) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Hose 3 art. 4XY-12578-00-00
По запросу
2
Hose Clamp Assy art. 90450-28001-00
По запросу
3
Radiator Comp art. 4XY-12461-00-00
По запросу
4
Blower Assy art. 4XY-12405-00-00
По запросу
5
Plug,Drain Cock art. 1AA-12561-00-00
По запросу
6
Gasket art. 1AA-12435-00-00
По запросу
7
Болт с шайбой art. 90119-06242-00
По запросу
8
Damper, Radiator art. 4XY-12465-00-00
По запросу
9
Collar art. 90387-0614X-00
По запросу
10
Grommet art. 90480-19283-00
По запросу
11
Болс с фланцем Yamaha art. 95817-06045-00
По запросу
12
Grommet art. 90480-16284-00
По запросу
13
Hose (L730) art. 90445-090F6-00
По запросу
14
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
15
Clamp art. 90464-25267-00
По запросу
16
Hose 1 art. 4XY-12576-00-00
По запросу
17
Clip art. 90467-23067-00
По запросу
18
Hose Clamp Assy art. 90450-28001-00
По запросу
19
Pipe 5 art. 4XY-12485-00-00
По запросу
20
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
21
Болт Yamaha art. 91317-06012-00
По запросу
22
Hose 4 art. 4XY-12579-00-00
По запросу
23
Hose Clamp Assy art. 90450-38040-00
По запросу
24
Hose 2 art. 4XY-12577-00-00
По запросу
25
Clip art. 90467-23067-00
По запросу
26
Cover 1 art. 26H-1246A-03-00
По запросу
27
Cover 2 art. 26H-1246E-03-00
По запросу
28
Gasket, Housing Cover 2 art. 26H-12428-00-00
По запросу
29
Bolt, Hexagon Socket Head art. 91314-06016-00
По запросу
30
Gasket, Housing Cover 1 art. 26H-12427-00-00
По запросу
31
Pipe, Breather 1 art. 4XY-11166-00-00
По запросу
32
Хомут art. 90467-14015-00
По запросу
33
Bolt art. 91314-06040-00
По запросу
34
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
35
Hose 6 art. 4XY-12589-00-00
По запросу
36
Hose Clamp Assy art. 90450-28001-00
По запросу
37
Pipe 4 art. 4XY-12484-00-00
По запросу
38
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
39
Болт Yamaha art. 91317-06012-00
По запросу
40
Hose 5 art. 4XY-12588-00-00
По запросу
41
Hose Clamp Assy art. 90450-38040-00
По запросу
42
Hose 7 art. 4XY-12551-00-00
По запросу
43
Clip art. 90467-10135-00
По запросу
44
Болт с фланцем art. 95817-06012-00
По запросу
45
Pipe 1 art. 4XY-12481-00-00
По запросу
46
Bolt, Hexagon art. 97027-05010-00
По запросу
47
Washer, Plate art. 92907-05600-00
По запросу
48
Conduction Assy art. 4NK-12590-00-00
По запросу
49
Крышка радиатора Yamaha art. 1B3-12462-00-00
По запросу
50
Pipe 2 art. 4XY-12482-00-00
По запросу
51
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
52
Болт Yamaha art. 91317-06012-00
По запросу
53
Болт с фланцем art. 95027-06012-00
По запросу
54
Шайба Yamaha art. 92907-06600-00
от 221 ₽
