модель 2001 года
- Модель Venture
- Код модели VENTURE (XVZ1300TFN) CA

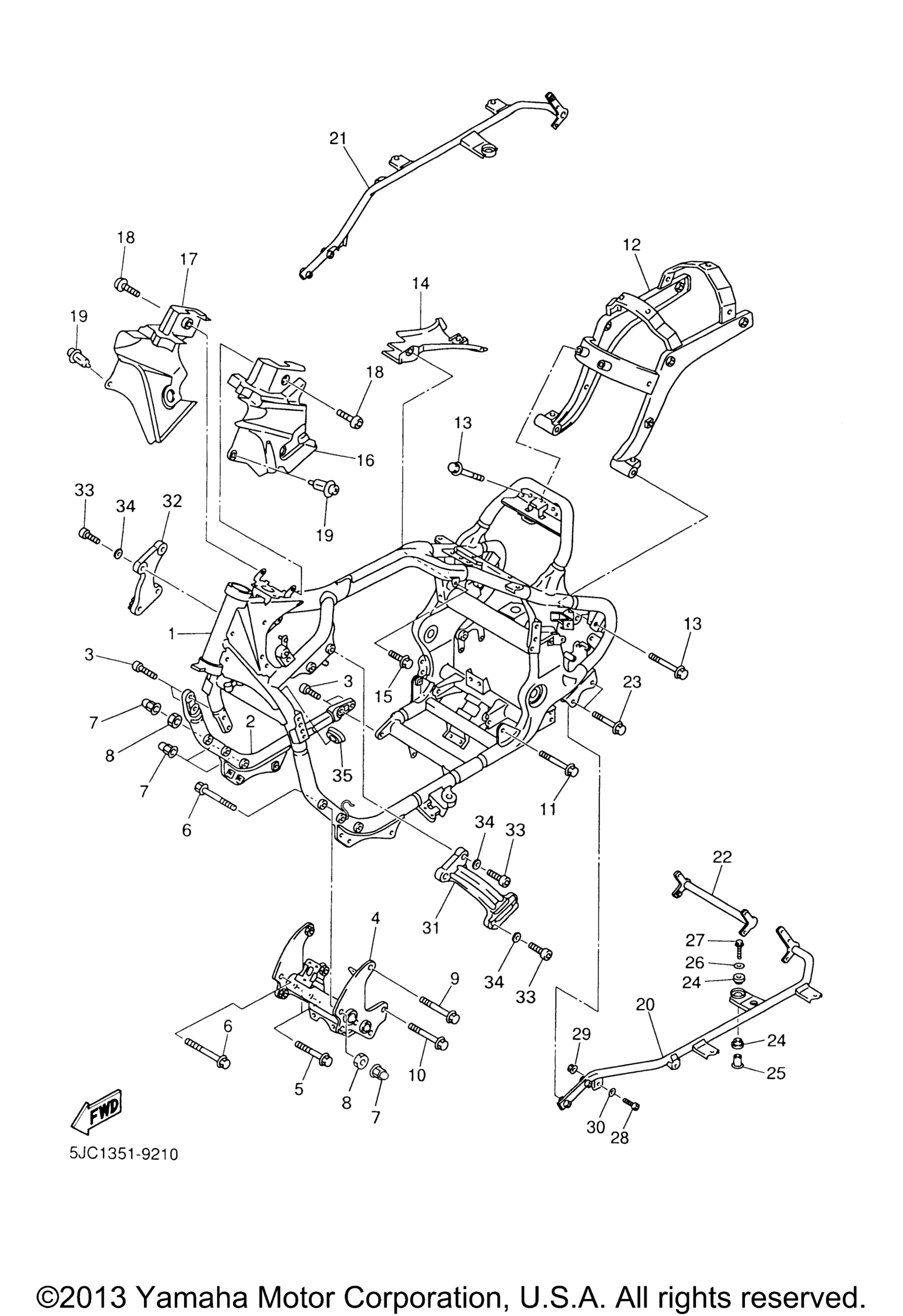

Схема рамы для VENTURE (XVZ1300TFN) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp YB art. 4XY-21110-00-33
По запросу
2
Down Tube Comp.2 YB art. 4XY-21150-00-33
По запросу
3
Bolt art. 91317-10030-00
По запросу
4
Cross Bar Complete art. 4XY-2141V-00-00
По запросу
5
Bolt, Flange art. 95817-10070-00
По запросу
6
Bolt, Flange art. 95817-10080-00
По запросу
7
Nut, Crown art. 90176-10075-00
По запросу
8
Nut art. 90170-10206-00
По запросу
9
Bolt, Flange art. 90105-10788-00
По запросу
10
Bolt, Flange art. 90105-10788-00
По запросу
11
Bolt, Flange art. 90105-12252-00
По запросу
12
Rear Frame Comp art. 4XY-21190-02-00
По запросу
13
Bolt, Flange art. 95817-10035-00
По запросу
14
Cover 2 art. 4XY-2117M-00-00
По запросу
15
Bolt, With Washer art. 90119-06236-00
По запросу
16
Cover, Side 5 art. 4XY-2171E-00-00
По запросу
17
Cover, Side 6 art. 4XY-2171X-00-00
По запросу
18
Screw, Binding art. 90154-05013-00
По запросу
19
Rivet art. 90269-06001-00
По запросу
20
Stay, Muffler 1 art. 4XY-21445-00-00
По запросу
21
Stay, Muffler 2 art. 4XY-21446-00-00
По запросу
22
Stay, Muffler 3 art. 4YE-2144F-01-00
По запросу
23
Bolt, Flange art. 90105-08310-00
По запросу
24
Damper, Muffler art. 36Y-14747-00-00
По запросу
25
Collar art. 4G0-14638-00-00
По запросу
26
Washer, Plate art. 90201-10669-00
По запросу
27
Bolt, Flange art. 95814-10040-00
По запросу
28
Bolt art. 91317-08035-00
По запросу
29
Гайка Yamaha art. 90185-08169-00
По запросу
30
Washer, Plate art. 90201-08326-00
По запросу
31
Stay, Engine 2 art. 4XY-21315-00-00
По запросу
32
Stay, Engine 3 art. 4XY-21316-00-00
По запросу
33
Bolt, Hexagon Socket Head art. 91314-10035-00
По запросу
34
Шайба Yamaha art. 92990-10600-00
от 368 ₽
35
Grommet (41Y) art. 90480-01401-00
По запросу
Другие схемы модели
Рама
